3 Vue d'ensemble des appareils
3.5
Fonctions de régulation de l'appareil
3.5.1

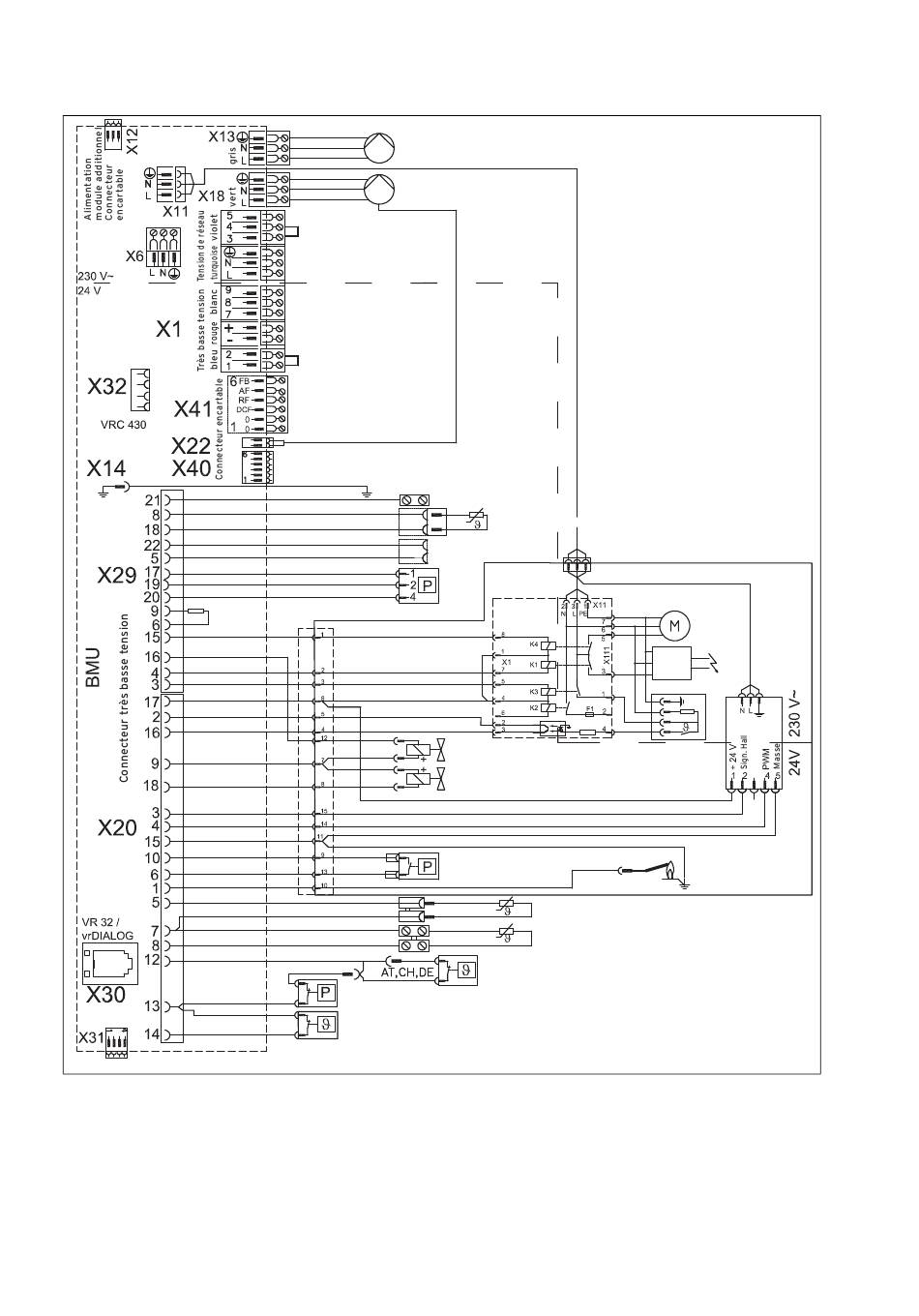

Schémas de connexion
bleu
rose
Accessoires
eBUS
violet
orange
noir
marron
noir
noir
rouge
vert
Résistance de
codage 698 Ω
gris
noir
orange
gris
rouge
vert
noir
rouge
noir
noir
gris
bleu
rouge
vert
blanc
rouge
noir
noir
bleu
noir
noir
eBUS
noir
noir
Connecteur encartable Bus pour VR32
10
Pompe de chargement
Pompe du circuit
de chauffage
Régulateur ext./
Therm. amb.
3-4 (contact sec)
Alimentation 230V~
Régulateur ext./Therm. amb.
7-8-9 (24V-)
eBUS
(Régulateur/therm. amb.
numérique)
Thermostat installation
Télécommande de la pompe de circulation
Sonde extérieure
Sonde aller (en option)
Raccordement DCF
Masse
Masse
Pompe à signal PWM (en option)
Signaux, platine accessoire VR40
Sonde actoSTOR
blanc
Contact ballon
blanc
"C1-C2"
Capteur de pression d'eau
Connecteur de sectionnement
du brûleur
Très basse tension
Soupape mazout 2e niv.
Soupape mazout 1er niv.
Interrupteur à
pression d'air
rouge
Capsule de pression des gaz d'échappement
STB
Sonde
du ballon
Connecteur de sectionnement du
brûleur 230V
Pompe à mazout
Platine
additionnelle
Brûleur
Transfor-
mateur
d'allumage
Réchauffeur de mazout
rouge
Sonde de départ
Sonde de retour (en option : Type VR11)
Limitateur de température des gaz d'échappement
Seulement AT, CH, DE, sinon ponté
Notice d'installation icoVIT exclusiv 0020130511_02
Ventilateur
Électrode
d'ionisation
