Explications:
Y1 - Y27 voir plan hydraulique
0800-F SERVICE_846

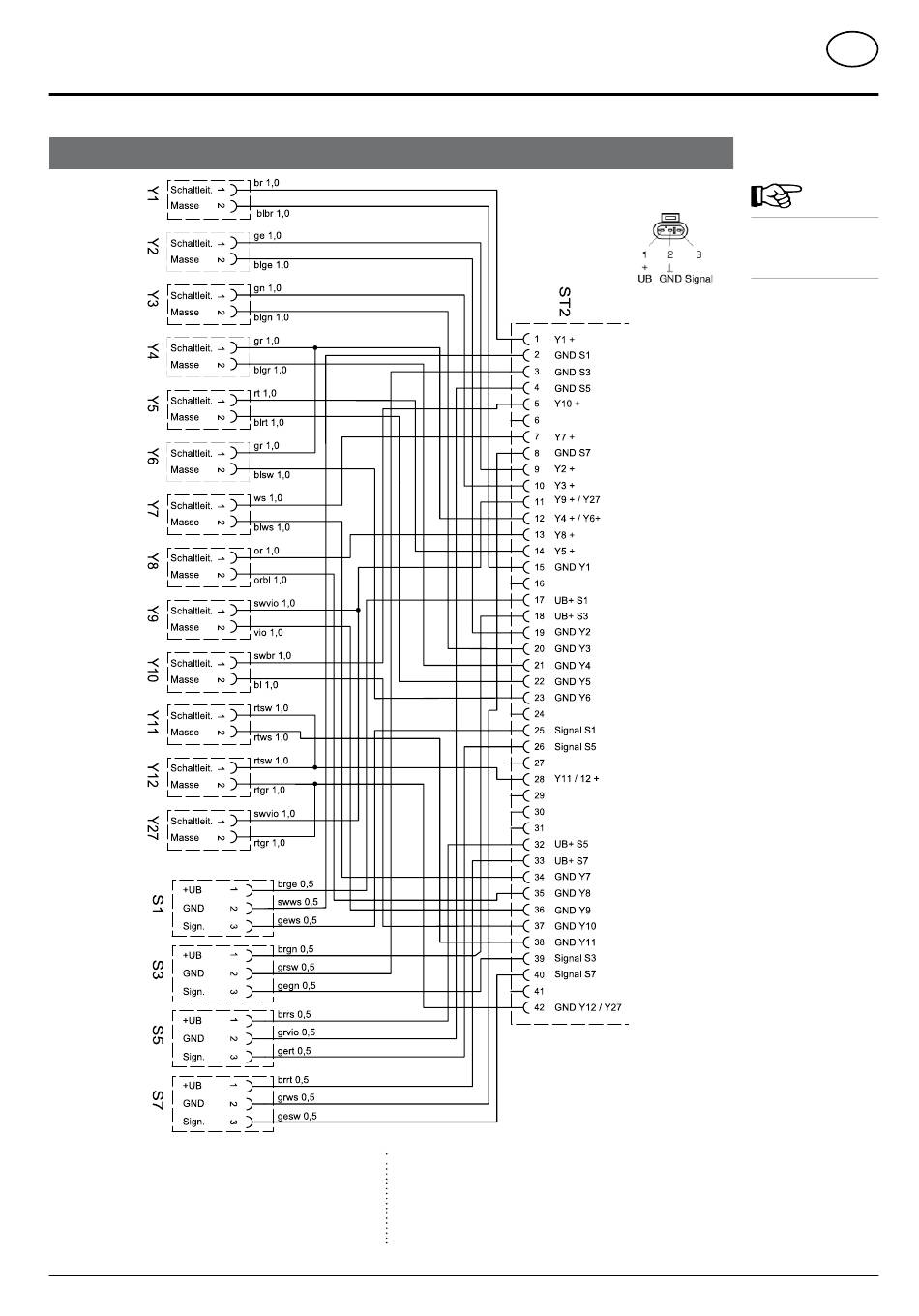

Schéma électrique
S1
Hallschalter - Zapfwellen-Drehzahl
S
Induktiver Sensor - Position Mähwerk rechts
S
Induktiver Sensor - Position Mähwerk links
S7
Induktiver Sensor - Position Mähwerk mitte
- 55 -
serViCe
Toutes les vues des
Code couleur:
bl
br
gn
gnge
gr
rt
sw
ws
473B4200
F
Remarque!
prises se font de l
extérieur
bleu
brun
vert
vert / jaune
gris
rouge
noir
blanc
