Installation électrique
Raccordement sorties relais
5.5

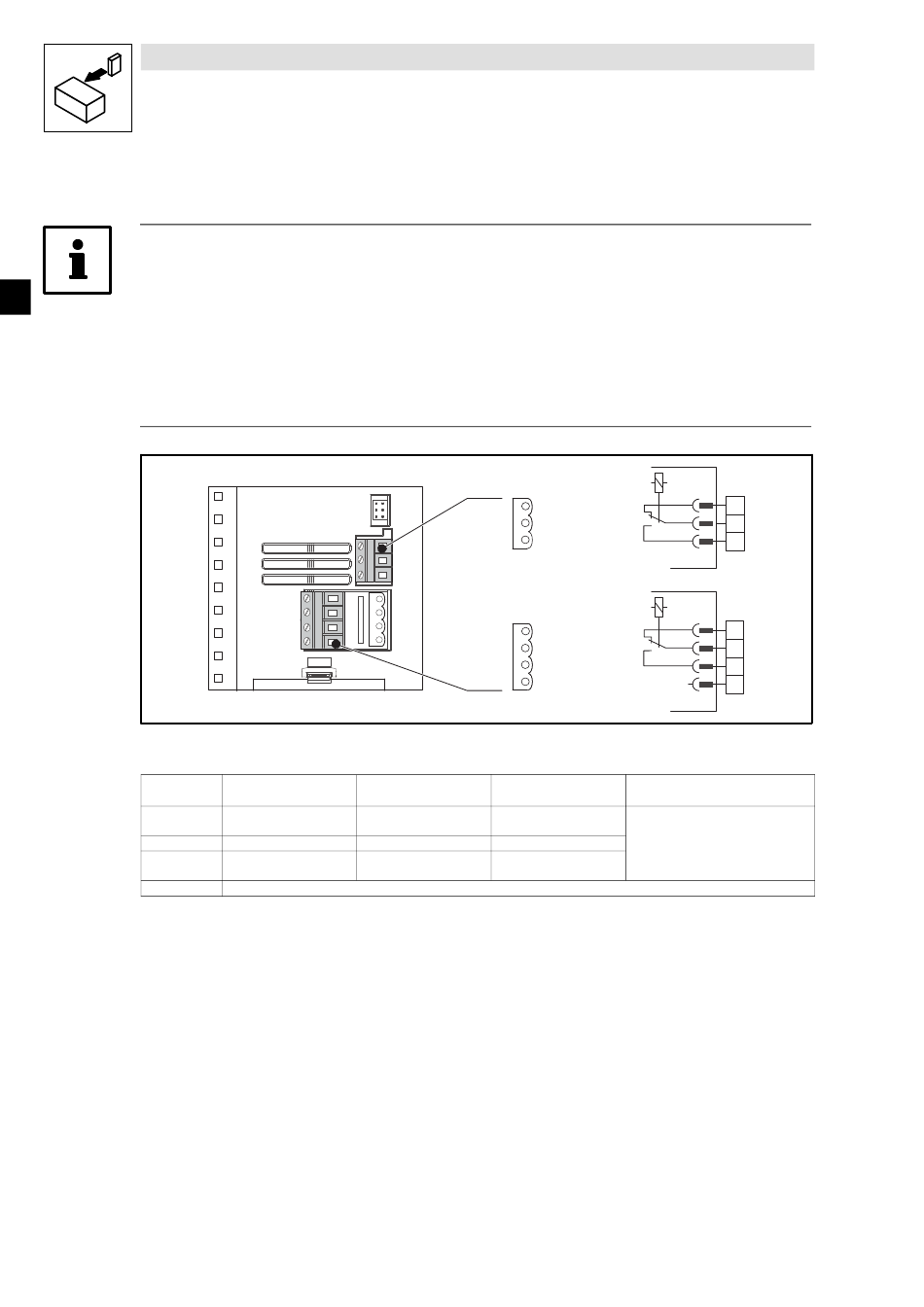

Raccordement sorties relais K1 et K2

Tip!
•
Utiliser des câbles blindés pour la transmission des signaux de commande et prévoir un
raccordement HF via connexion par PE.
•
Pour la commutation du réseau, des câbles non blindés sont suffisants.
•
En cas de charge inductive ou capacitive, prévoir impérativement des mesures de protection
afin de protéger les contacts relais!
•
La durée de vie du relais dépend du type de la charge (ohmique, inductive, capacitive) et de la
capacité de commutation.
Relais K1
X1.2/K11
X1.2/K12
X1.2/K14
PES
Le message affiché peut être modifié en C0008 ou C0415/1.
138
EDK82EV903 DE/EN/FR 2.2
Artisan Technology Group - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisantg.com
Fonction Position relais commutée Message
Sortie relais (contact à
ouverture)
Contact central relais
Sortie relais (contact à
fermeture)
Raccordement HF via connexion avec PE par collier de blindage
K11
K1 K12
K14
K21
K22
K2
K24
nc
(réglage Lenze)
Ouvert Défaut TRIP
Fermé Défaut TRIP
X1.2
K11
K12
K14
X1.3
K21
K22
K24
nc
8200vec261
Spécifications techniques
250 V/3 A CA
24 V/2 A CC ... 240 V/0,22 A CC
L
