Câblage du contrôleur ServeRAID SAS/SATA
Utilisez ces informations pour câbler le contrôleur ServeRAID SAS/SATA.
Les figures suivantes présentent le cheminement interne et les connecteurs des
câbles d'interface SAS/SATA.
Remarques :
1. Pour connecter les câbles d'interface SAS/SATA, veillez à connecter d'abord le
2. Pour déconnecter les câbles d'interface SAS/SATA, assurez-vous de d'abord

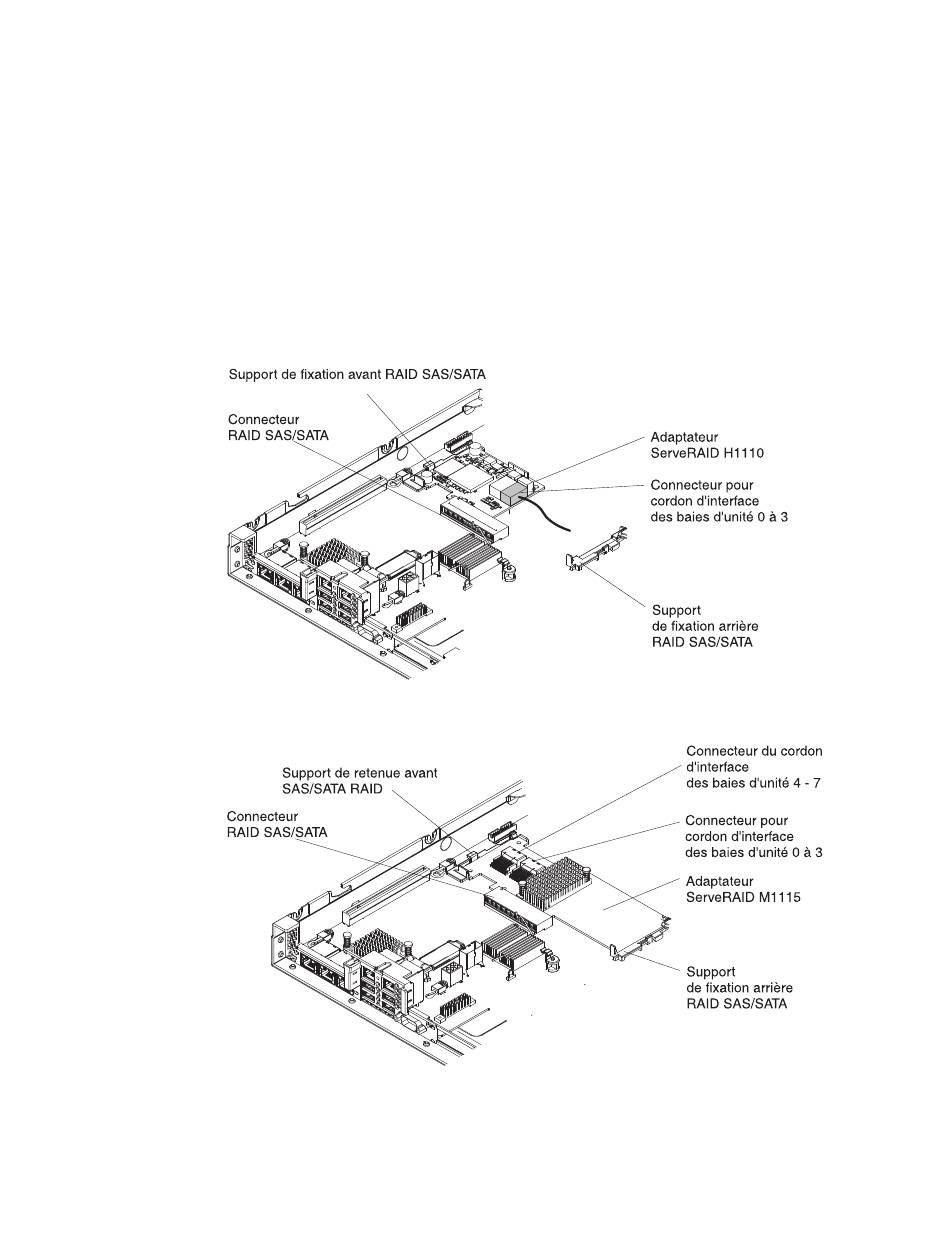

Figure 93. Connexion des câbles ServeRAID-H1110
Figure 94. Connexion des câbles ServeRAID-M1115
212
IBM System x3550 M4 Type 7914 - Guide d'installation et de maintenance
câble d'interface, puis le câble d'alimentation et le câble de configuration.
déconnecter le câble d'alimentation, puis le câble d'interface et le câble de
configuration.
