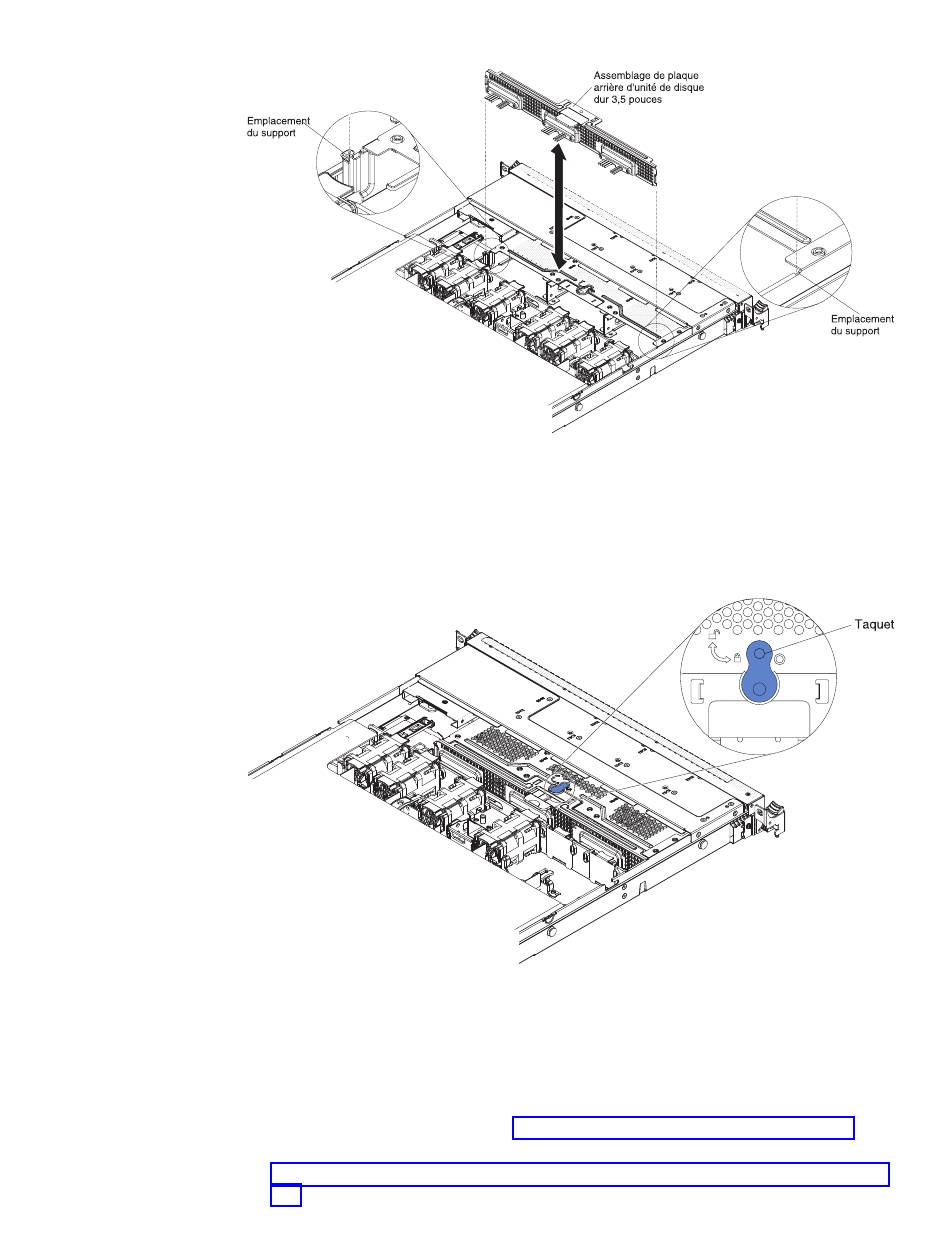

Figure 182. Installation de la plaque arrière
b. Ajustez le taquet en position verrouillée sur les modèles de serveur de 3,5
pouces.
Figure 183. Ajustement du taquet
4. Connectez les câbles d'interface et d'alimentation à la carte mère. Faites passer
le cordon d'interface du fond de panier de l'unité le long du châssis et
connectez-le au connecteur de signal SAS/SATA. Ensuite, faites passer le
cordon d'alimentation de la plaque arrière de l'unité le long du châssis et
connectez-le au connecteur d'alimentation SATA à remplacement standard.
Pour plus d'informations, voir «Câblage du fond de panier», à la page 213.
5. Réinstallez les unités de disque dur et les panneaux obturateurs (voir
«Remplacement des unités de disque dur à remplacement standard», à la page
238).
Chapitre 6. Retrait et remplacement de composants
309
