b. Adaptateur ServeRAID M1115 : Saisissez le cordon d'interface fixé au
fond de panier des baies d'unité 4 à 7 et reliez-le au connecteur
d'adaptateur ServeRAID des baies d'unité 4 à 7 (port 1). Connectez l'autre
cordon d'interface attaché au fond de panier des baies d'unité 0 à 3 et
connectez-le à l'autre connecteur (port 0) sur l'adaptateur.

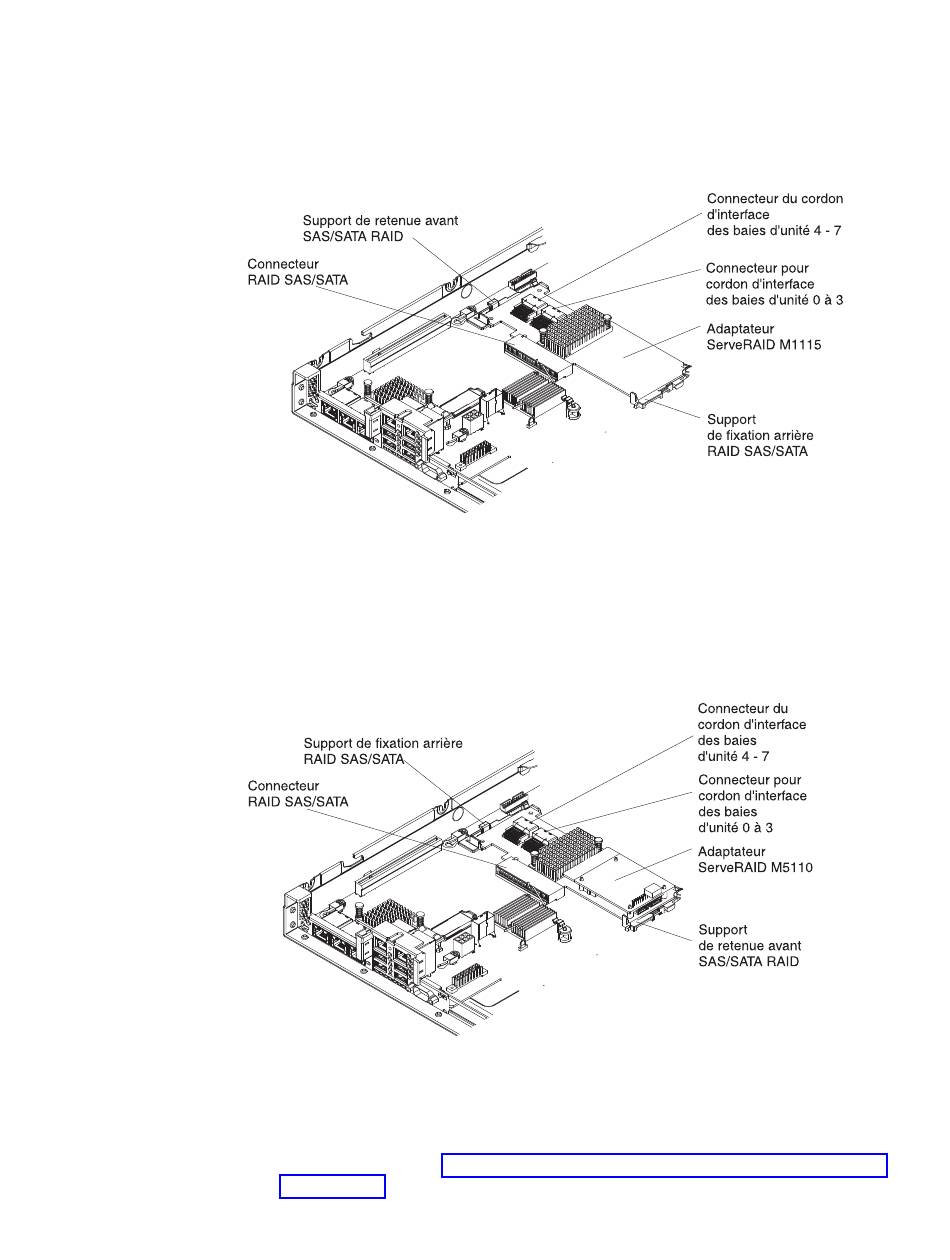

Figure 153. Cheminement des câbles d'adaptateur ServeRAID M1115
c. Adaptateur ServeRAID M5110 : saisissez le cordon d'interface attaché au
fond de panier des baies d'unité 4 à 7 et connectez-le au connecteur
d'adaptateur ServeRAID des baies d'unité 4 à 7 (port 1). Connectez l'autre
cordon d'interface attaché au fond de panier des baies d'unité 0 à 3 et
connectez-le à l'autre connecteur (port 0) sur l'adaptateur.
Figure 154. Cheminement des câbles d'adaptateur ServeRAID M5110
10. Rebranchez tout cordon d'alimentation et câble que vous avez préalablement
débranchés.
11. Remettez en place l'assemblage à carte mezzanine 1 si vous l'avez retiré
précédemment (voir «Remplacement de l'assemblage à carte mezzanine PCI»,
à la page 262).
Chapitre 6. Retrait et remplacement de composants
275
