Technische Daten / Teile-Bezeichnung
Technische Daten
Drehstuhl:
Spitzenhöhe........................................................ 90 mm
Spitzenweite ..................................................... 300 mm
Drehdurchmesser über Schlitten ........................ 6 mm
Drehdurchmesser über Bett ............................. 180 mm
Querhub............................................................... 6mm
Vorschübe über Leitspindel ...........0.1 und 0,2 mm/U
Spindellagerung...................... 2 Präzisions-Rollenlager
Spindelstock: ........................
Spindeldurchlass ................................................ 20 mm
Morsekegel .............................................................MK3
Drehzahlen d. Arbeitsspindel 1 00-1100 / 500-2500 UPM
Gewindesteigungen (metrisch) . ...................... 0.4-2mm
(zöllisch) . .......................12-52 TP

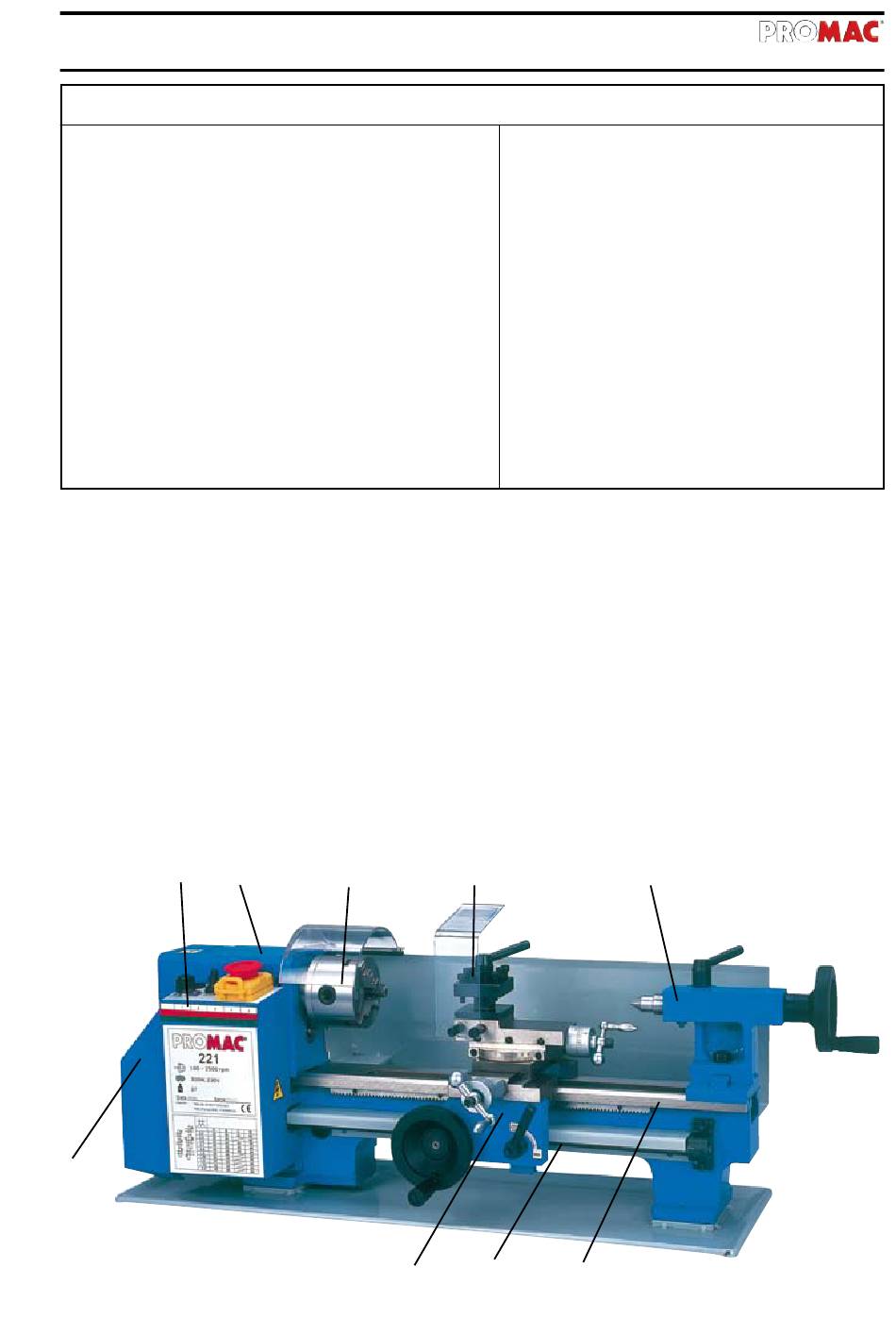

Teile-Bezeichnung der Drehbank
1. Vorgelegeschutzdeckel. Diese Abdeckung ist mit einer Schraube befestigt, die mittels eines Schlüssels
gelöst werden muss.
2. Elektrischer Kasten. Auf diesem Kasten sind die Schalter angebracht. Es sind dies der Drehrichtungsschal-
ter L/R, der Drehzahlwahlschalter und der Ein-/ Not/- Ausschalter.
3. Spindelstock aus robustem Guss gegen Vibrationen.
4. Dreibackendrehfutter.
5. Stahlhalter für die Aufnahme der Drehmeissel.
6. Reitstock mit Pinole.
7. Robustes verwindungsfreies Gussbett mit geschliffenen Führungen.
8. Zug/- Leitspindel. Für den Vorschub des Schlittens beim Längs- oder Gewindedrehen.
9. Schlitten mit Quer-/ und Oberschlitten.
2 3
1
Reitstock:
Pinolenhub:............................................. 40 mm
Pinolendurchmesser . .............................. 22 mm
Morsekegel .............................................MK2
Motor: 230/50/1:
Leistung : p ..............................................0.3kW
Einphasen-Bürstenmotor-Motor ..............230 V
Nenndrehzahl: n ............................ 2200 U/min
ähnlich DIN 55021
Gewicht
..................................................................31 Kg
4 5
9 8
6
7
