www.promac.ch / www.promac.fr

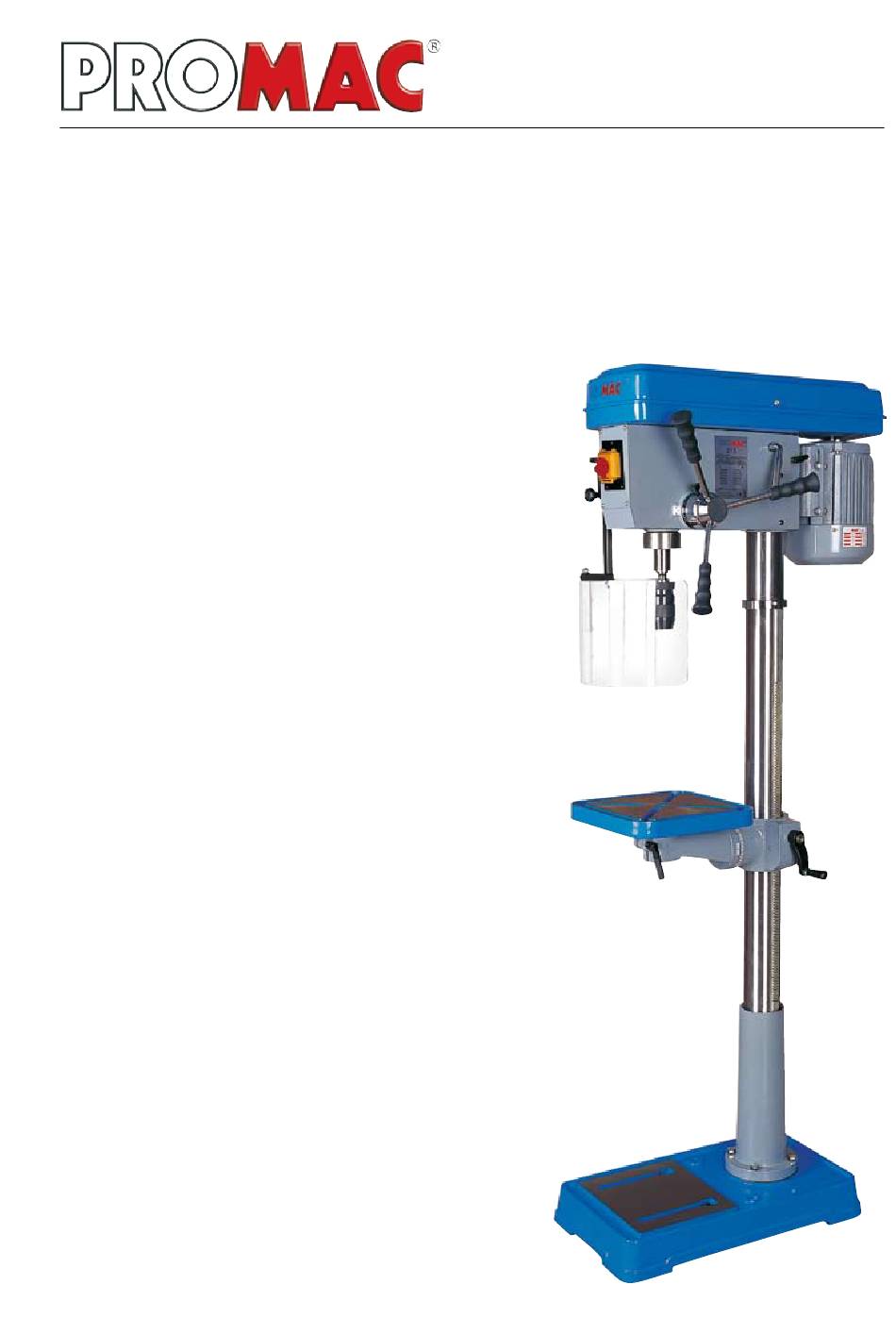

Bohrmaschine / Perceuse
Bedienungsanleitung
Inhaltsverzeichnis
2
CE-Konformitäts-Zertifikat
7
Elektrischer Plan,
8
12 Inbetriebnahme
15 Einstellen der Drehzahlen
16 Wartungsarbeiten
18 Garantieschein
Mode d'emploi
Sommaire
2
Certificat de conformitée CE
5 - 6
Consignes de sécurité
7
Schéma du câblage électrique
Liste des composants électriques
9
Caractéristiques techniques,
description de la machine
10 Eléments principaux de conduite
17 Instructions de maintenance
BD341 / 2009.11
213
Publicité
Table des Matières
Manuels Connexes pour Promac 213
Sommaire des Matières pour Promac 213
-
Page 1: Table Des Matières
BD341 / 2009.11 www.promac.ch / www.promac.fr Bohrmaschine / Perceuse Bedienungsanleitung Inhaltsverzeichnis CE-Konformitäts-Zertifikat 3 - 4 Sicherheitsvorschriften Elektrischer Plan, Stückliste der elektrischen Anlage Technische Daten, Maschinenbeschrieb 10 Hauptbedienungselemente 11 Aufstellung der Maschine 12 Inbetriebnahme 15 Einstellen der Drehzahlen 16 Wartungsarbeiten 18 Garantieschein... -
Page 2: Declaration Ce De Conformite
- EMC Electro Magnetic Comatibility Directive 2004/108/EC - LVD Low Voltage Directive 2006/95/EC TOOLTEK LTD. erklärt hiermit, dass die folgende Maschine: 213 sofern diese gemäss der beigelegten Bedienungsanleitung gebraucht und gewartet wird, den Vorschriften betreffend Sicherheit und Gesundheit von Personen, gemäss den oben aufgeführten Richtlinien der EG entspricht. -
Page 3: Sicherheitsvorschriften
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zu Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinen typische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren. -
Page 4: Elektrischer Netzanschluss
Der Bediener wird daher die Intensität abschätzen und die verantwortlichen Personen mit geeigneten Schutzmit- tel im Sinne des DL.vo 277/1991 ausrüsten müssen. Elektrischer Netzanschluss Die Maschinen Modell 213 sind mit einem Netzkabel 400V ausgerüstet. Die Anschlüsse sowie Änderungen des Netzanschlusses sind von einem Fachmann gemäß Norm EN60204-1, Punkt 5.3 vorzunehmen. -
Page 5: Consignes De Securite
CONSIGNES DE SECURITE Remarque : Le fait de ne pas lire les consignes peut avoir des blessures graves pour conséquence. Comme toutes les machines, une perceuse comporte des dangers propres à l’utilisation et au maniement des machines en général. La mise en marche attentive et le maniement correct réduisent considérablement les risques d’accident. -
Page 6: Consignes Relatives À La Sécurité Du Travail
D.L. vo 277/1991. Connexion électrique au réseau Les machines modèles 213 en 400/50/3 sont livrées avec un câble de 3 conducteurs + terre La protection doit être égale à un DRT de 10A. -
Page 7: Elektrische Anlage / Installation Electrique
ELEKTRISCHE ANLAGE / INSTALLATION ELECTRIQUE ELEKTRISCHE ANLAGE Das Elektroschema, 400 Volt, das auch im Motordeckel zu finden ist, enthält die notwendigen Angaben für den korrekten Anschluss Ihrer Maschine ans Netz. Wird der Netzanschluss (Stecker) geändert, muss dies von einem Fachmann ausgeführt werden. INSTALLATION ELECTRIQUE Le schéma du câblage électrique pour les machines en 400 V, qui est également affiché... -
Page 8: Technische Daten, Maschinenbeschrieb
Gewicht kg 100.00 MASCHINENBESCHRIEB Mit den PROMAC Bohrmaschinen stehen Ihnen universelle Bearbeitungszentren zur Verfügung, mit denen die vielfältigsten Zerspanungsarbeiten durchgeführt werden können, wofür sonst mehrere Maschinen erforderlich sind. Bei richtiger Bedienung und Wartung ist die sichere Funktion und die hohe Arbeitsgenauigkeit über Jahre hinaus gewährleistet. -
Page 9: Caracteristiques Techniques
CARACTERISTIQUES TECHNIQUES Capacité de perçage mm Cône Col de cygne mm Profondeur de perçage 12 Plage des vitesses tpm 290 - 2300 Diamètre de la colonne mm Dimensions table mm 288 x 288 Dimensions pied mm 245 x 600 Moteur kw 0,55 Motor volts Dimensions mm... -
Page 10: Hauptbedienungselemente
Hauptbedienungselemente / Eléments principaux de conduite Kopf / Tête Motor / Moteur Säule / Colonne Zahnstange / Crémaillère Säulenflansch / Flasque Riemendeckel / Capot courroies Vorschubhebel / Levier de descente Späneschutz / Protection Tisch / Table 10. Fuss / Socle 11. -
Page 11: Aufstellung Der Maschine
Kühlschmiermittel Die PROMAC Bohrmaschinen können mit dem Kühlmittelsystem PROMAC Art. 2064 ausgerüstet werden. Wir empfehlen Ihnen das biologische Kühlschmiermittel PROMAC Art. 9197, Gebinde à 5kg. Die Mindestverdünnung des Öles im Wasser beträgt 5 - 10%. INBETRIEBNAHME Spindel und Säule mit PROMAC Öl Art. 100385 schmieren. -
Page 12: Nach Dem Betrieb
Für ein sicheres Arbeiten muss das Werkstück immer mittels geeignetem Spannwerkzeug fest auf den Kreuztisch gespannt werden. Die T-Nuten im Arbeitstisch haben das Mass von 14mm. Eine grosse Auswahl von geeigneten Spannwerkzeugen dazu finden Sie im PROMAC-Metallmaschinen- Katalog und auf www.promac.ch. -
Page 13: Installation De La Machine
Le perceuse PROMAC sont à installer sur un socle spécifique. Il est impératif que l’établi ou le socle soi- ent exempts de torsions et que, par ailleurs, ils soient assez stables pour éviter toutes oscillations ou vi- brations consécutives aux conditions de travail. -
Page 14: Mise En Service
Pour travailler en toute sécurité, il faut toujours fixer la pièce sur la table, à l’aide de moyens appropriés. Les rainures en T, prévues à cet effet, ont une largeur de 14 mm. Vous trouverez dans le catalogue des machines PROMAC, pour l’usinage des métaux, un choix important d’outillages aptes à satisfaire de nombreux besoins. -
Page 15: Réglage De La Vitesse
Drehzahleinstellung / Réglage de la vitesse Mittels Umlegen des Keilriemens kann die gewünschte Drehzahl gemäß nachstehender Tabelle eingestellt werden. 1. Die Maschine abstellen. 2. Die Keilriemendeckel öffnen. 3. Die Stellschraube lösen. 4. Den Motor gegen das Kopfgehäuse drücken um den Keilriemen zu entlasten. 5. -
Page 16: Ausserordentliche Wartung
WARTUNG Nachstehend sind die wichtigsten Wartungseingriffe angeführt, die in tägliche, wöchentliche, monatliche und halbjährliche Eingriffe unterteilt werden können. Die Nichteinhaltung der vorgeseh- enen Arbeiten bedingt einen vorzeitigen Verschleiss und geringere Leistung der Maschine. Tägliche Wartung - Allgemeine Reinigung der Maschine von angefallenen Spänen. - Reinigung des Spindelkonus. - Page 17 MAINTENANCE Les interventions de maintenance, journalières, hebdomadaires, mensuelles et semi-annuelles, à prévoir, sont indiquées ci-après. Ne pas effectuer régulièrement ces travaux serait une cause d’usure prématurée de la machine et d’un rendement moins important. Entretien journalier - Nettoyage général de la machine de tous les copeaux qui s’y trouvent. - Revoir, et compléter si nécessaire, les niveaux de l’huile de graissage et du liquide de coupe (Si la machine est équipée d’un système d’arrosage).
-
Page 18: Bon De Garantie
Garantieschein / Bon de garantie Garantie Wir gewähren Ihnen auf den unten eingetragenen Artikeln Garantie auf die Dauer von 12 Monaten ab Laufdatum. Einzige Voraussetzung: dieses ausgefüllte persönliche Garan- tie-Zertifikat muss der zur Reparatur eingesandten Maschine beigefügt sein. Par ce document nous nous engageons à réparer l‘article mentionné ci-dessous en garantie pendant une période de 12 mois à partir de la date d‘achat. Cette garantie ne sera pas honorée si ce certificat dûment complété n‘est pas renvoyé avec la machine en question pour toute réparation. ______________________ ___________________________________________ Modell / Modèle Namen und Anschrift des Käufers / Nom et adresse de l‘acheteur ______________________ ___________________________________________ Serie-Nr. / N° de série ______________________ ___________________________________________...
