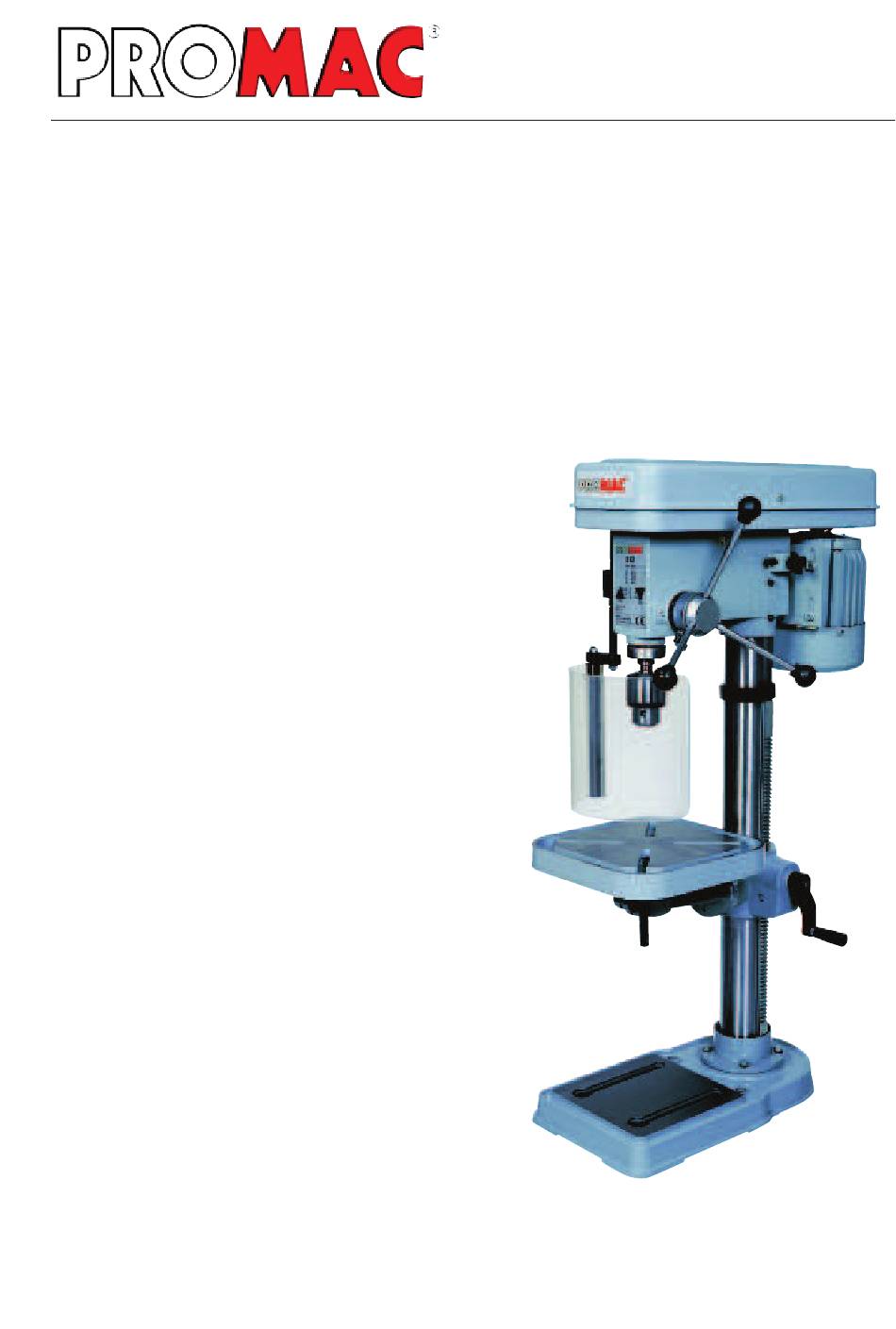

www.promac.ch / www.promac.fr

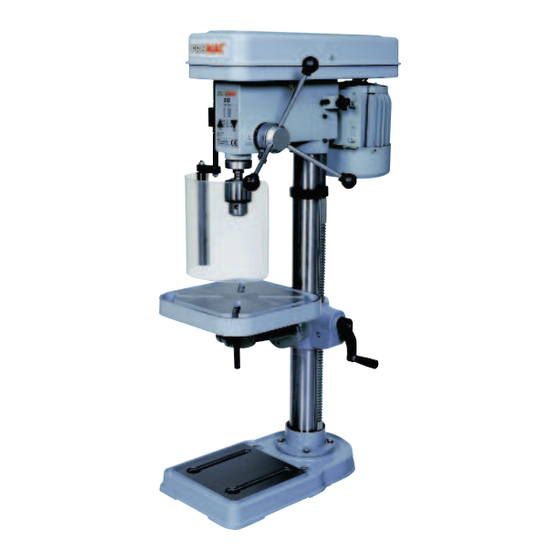

Bohrmaschine / Perceuses
Bedienungsanleitung
Inhaltsverzeichnis
2
CE-Konformitäts-Zertifikat
3 - 4
Sicherheitsvorschriften
7
Elektrischer Plan,
Stückliste der elektrischen Anlage
8
Technische Daten, Maschinenbeschrieb
10
Zusammenbau
12
Hauptbedienungselemente
13
Aufstellung der Maschine
14
Inbetriebnahme
17
Einstellen der Drehzahlen
18
Wartungsarbeiten
20-21 Schnittzeichnung und Ersatzteilliste
22
Garantieschein
Mode d'emploi
Sommaire
2
Certificat CE de conformité
5 - 6
7
Liste des composants électriques
9
11
12
Eléments principaux de la machine
15
16
17
19
Instructions de maintenance
20-21 Vue éclatée et
liste des pièces de rechange
22
BD263 / 2004.9
212
212Z
Publicité
Table des Matières
Manuels Connexes pour Promac 212
Sommaire des Matières pour Promac 212
-
Page 1: Table Des Matières
BD263 / 2004.9 www.promac.ch / www.promac.fr Bohrmaschine / Perceuses 212Z Bedienungsanleitung Inhaltsverzeichnis CE-Konformitäts-Zertifikat 3 - 4 Sicherheitsvorschriften Elektrischer Plan, Stückliste der elektrischen Anlage Technische Daten, Maschinenbeschrieb Zusammenbau Hauptbedienungselemente Aufstellung der Maschine Inbetriebnahme Einstellen der Drehzahlen Wartungsarbeiten 20-21 Schnittzeichnung und Ersatzteilliste... - Page 2 - EMC Norm 89/336/EEC - Niedervolt Direktiven 73/23/EEC TOOLTEK LTD. erklärt hiermit, dass die folgende Maschine: 212 sofern diese gemäss der beigelegten Bedienungsanleitung gebraucht und gewartet wird, den Vorschriften betreffend Sicherheit und Gesundheit von Personen, gemäss den oben aufgeführten Richtlinien der EG ent- spricht.
-
Page 3: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ Remarque : Le fait de ne pas lire les consignes peut avoir des blessures graves pour conséquence. Comme toutes les machines, une perceuse comporte des dangers propres à l’utilisation et au maniement des machines en général. La mise en marche attentive et le maniement correct réduisent considérablement les risques d’accident. - Page 4 ). Connexion électrique au réseau Les machines modèles 212 sont livrées avec un câble de raccordement à une arrivée de 230V/50/1. La protection doit être égale à un DRT de 10A. Vous trouverez les caractéristiques électriques précises sur la plaque signalétique de type sur la machine, ou dans le schéma du câblage électrique inclus dans le manuel d’utilisation.
-
Page 5: Elektrische Anlage / Installation Électrique
Elektrische Anlage / Installation électrique ELEKTRISCHE ANLAGE Das Elektroschema, 230Volt, das auch im Motordeckel zu finden ist, enthält die notwendigen Angaben für den korrekten Anschluss Ihrer Maschine ans Netz. Wird der Netzanschluss (Stecker) geändert, muss dies von einem Fachmann ausgeführt werden. INSTALLATION ELECTRIQUE Le schéma du câblage électrique pour les machines en 230V, qui est également affiché... -
Page 6: Caractéristiques Techniques
CARACTERISTIQUES TECHNIQUES 212/212Z Capacité de perçage 16mm Cône CM 2 Col de cygne 168mm Course de broche 80mm Plage des vitesses 5vitesses 490- 2510tpm Distance broche-table 445mm Distance broche-pied 640mm Diamètre de la broche 40mm Diamètre de la colonne 73mm... -
Page 7: Assemblage
ASSEMBLAGE Déballage de la machine Déballer les parties de la machine et contrôler selon la liste ci-dessous. Mandrin à clé 13mm (212) Levier de blocage Mandrin autosserrant 13mm (212Z) Levier de blocage Adaptateur CM2/B18 Poignée Poignées et leviers (3) Vis et rondelle à ressort (3) Manivelle Clé... - Page 8 Hauptbedienungselemente / Eléments principaux de conduite Startdrücker / Drehkurbel Tisch / Interrupteur de marche Manivelle table Not-/Ausschalter / Bohrfutter / Interrupteur coup de poing Mandrin Stopdrücker / Späneschutz / Inter. d'arrêt Protection copeaux Keilriemenspanner / 10. Klemmschraube / Levier de tension de la courroie Vis de serrage Tiefenanschlag / Arbeitstisch drehbar /...
-
Page 9: Installation De La Machine
Avant de parfaire définitivement le branchement au réseau, vérifier que le moteur tourne en sens horaire. Le modèle 212 est à installer sur un établi rigide ou sur un socle spécifique. Il est impératif que l.établi ou le socle soient exempts de torsions et que, par ailleurs, ils soient assez stables pour éviter toutes oscillations ou vibrations consécutives aux conditions de travail. -
Page 10: Mise En Service
Pour travailler en toute sécurité, il faut toujours fixer la pièce sur la table, à l’aide de moyens appropriés. Les rainures en T, prévues à cet effet, ont une largeur de 12 mm. Vous trouverez dans le catalogue des machines PROMAC, pour l’usinage des métaux, un choix important d’outillages aptes à satisfaire de nombreux besoins. -
Page 11: Réglage De La Vitesse
Drehzahleinstellung / Réglage de la vitesse Mittels Umlegen des Keilriemens kann die gewünschte Drehzahl gemäss nachstehen- der Tabelle eingestellt werden. 1. Die Maschine abstellen. 2. Die Keilriemendeckel öffnen. 3. Die Stellschraube lösen. 4. Den Motor gegen das Kopfgehäuse drücken um den Keilriemen zu entlasten. 5. -
Page 12: Entretien Exceptionnel
MAINTENANCE Les interventions de maintenance, journalières, hebdomadaires, mensuelles et semi-annuelles, à prévoir, sont indiquées ci-après. Ne pas effectuer régulièrement ces travaux serait une cause d’usure prématurée de la machine et d’un rendement moins important. Entretien journalier - Nettoyage général de la machine de tous les copeaux qui s’y trouvent. - Revoir, et compléter si nécessaire, les niveaux de l’huile de graissage et du liquide de coupe (Si la machine est équipée d’un système d’arrosage). - Page 13 Ersatzteilzeichnung / Vue éclatée...
-
Page 14: Ersatzteilliste / Pièces De Rechange
Ersatzteilliste / Pièces de rechange PM 212001 Fussplatte / Base PM 212055 Schalter / Interrupteur compl. PM 212002 Flansch / Flasque 55-1 PM 212055-1 Platte / Plaque PM 212003 Scheibe / Rondelle PM 212056 Schraube / Vis PM 212004 Schraube / Vis PM 212057 Mutter / Ecrou PM 212005... -
Page 15: Bon De Garantie
Garantieschein / Bon de garantie 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4...
