3.10.2
Raccordement à la terre fonctionnelle
Condition
• L'Extension Unit est montée.
• 1 conducteur de terre fonctionnelle, section 2,5 à 4 mm
compartiment de connexion à travers le pied-support ou bras-support.
• 1 tournevis T20
Marche à suivre

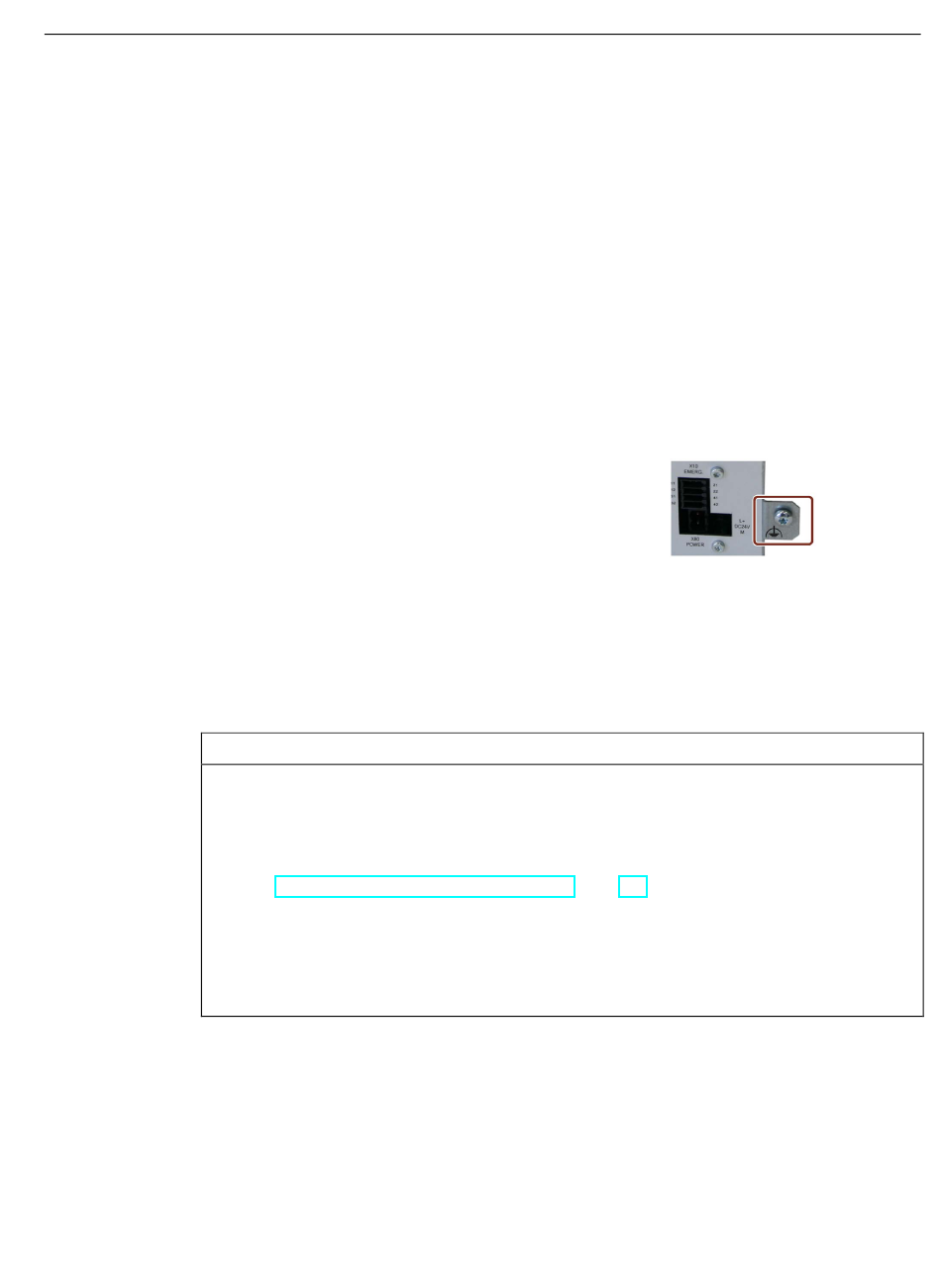

La figure suivante montre un exemple de module de communication Extension Unit
Hardwired ou Extension Unit PROFINET.
1. Serrez la cosse sur le conducteur de terre fonctionnelle.
2. Connectez la cosse avec la vis marquée.
Serrez la vis avec un couple de serrage de 1,5 Nm.
3. Branchez le conducteur de terre fonctionnelle sur le raccordement de l'armoire électrique
correspondant par lequel l'Extension Unit est alimentée en courant électrique.
3.10.3
Raccordement de l'alimentation
Les éléments de commande sont alimentés par l'alimentation 24 V CC de l'Extension Unit.
IMPORTANT
Séparation électrique de sécurité
Pour l'alimentation 24 V CC, utilisez exclusivement des blocs d'alimentation à séparation
électrique de sécurité selon CEI 61010-2-201 conformes à la norme TBTS/TBTP.
La tension d'alimentation doit se trouver que dans la plage de tension spécifiée, voir
chapitre "Caractéristiques techniques générales (Page 66)". Des dysfonctionnements ne
peuvent sinon pas être exclus.
Pour une configuration de l'installation sans séparation galvanique : Raccordez la connexion
pour GND 24 V de la sortie 24 V de l'alimentation à l'équipotentialité afin d'obtenir un
potentiel de référence homogène. Pour cela, sélectionnez un point de raccordement le plus
central possible.
Condition
• L'Extension Unit est montée.
• 2 câbles d'alimentation, section 0,25 à 2,5 mm
connexion à travers le pied-support ou le bras-support.
• 1 connecteur d'alimentation fourni dans le kit des accessoires de l'Extension Unit
Extension Units
Instructions de service, 11/2020, A5E42270933-AF
Montage et raccordement de l'Extension Unit
3.10 Raccordement de l'Extension Unit
, avec cosse pour M4 est relié au
2
, sont reliés au compartiment de
2
39
