Caractéristiques techniques
6.3 Dessins cotés
6.3
Dessins cotés

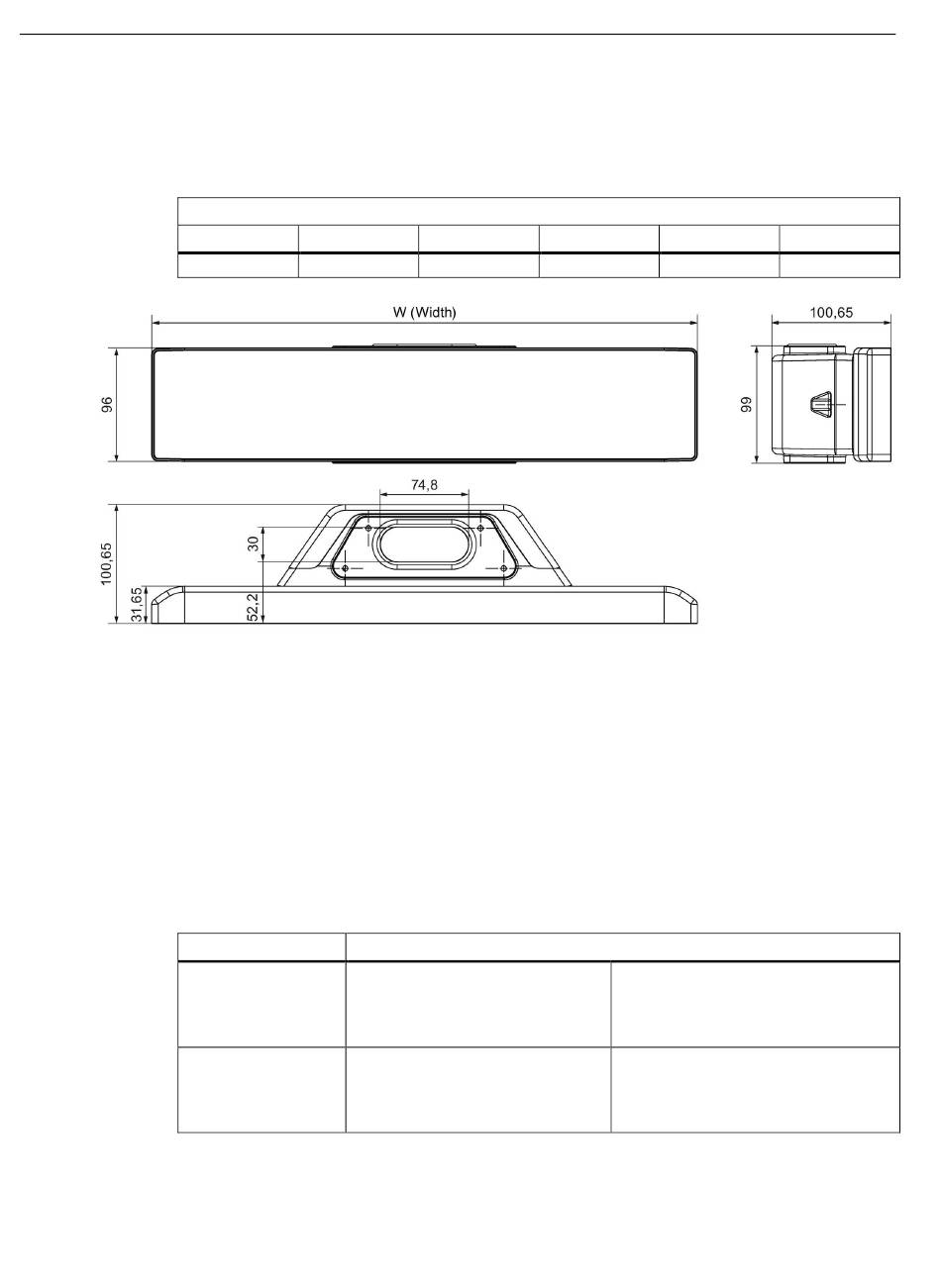

La figure suivante montre les dessins cotés des Extension Units qui ne se distinguent que par
leur largeur (W).
W = 313 mm
Dimensions en mm
6.4
Caractéristiques techniques
6.4.1
Caractéristiques techniques générales
Poids et dimensions
Les caractéristiques suivantes s'appliquent à toutes les variantes d'Extension Unit.
Poids
Dimensions (l × h × p) •
66
12"
15"
W = 396 mm
•
12" 1,9 kg env.
•
15" 2,1 kg env.
•
19" 2,3 kg env.
12" : 313 × 99 × 100,65 mm
•
15" : 396 × 99 × 100,65 mm
•
19" : 462 × 99 × 100,65 mm
Extension Unit
19"
22"
W = 462 mm
W = 527 mm
Extension Unit
Instructions de service, 11/2020, A5E42270933-AF
24"
W = 583 mm
W = 361 mm
•
22" 2,5 kg env.
•
24" 2,6 kg env.
•
24" Portrait 2,1 kg env.
•
22" : 527 × 99 × 100,65 mm
•
24" : 583 × 99 × 100,65 mm
•
24" Portrait: 361 × 99 × 100,65 mm
24" Portrait
Extension Units
