Marche à suivre
La procédure suivante décrit la configuration des éléments de commande de sécurité en
prenant un bouton d'arrêt d'urgence pour exemple. La configuration s'effectue de la même
façon pour les autres éléments de commande de sécurité.

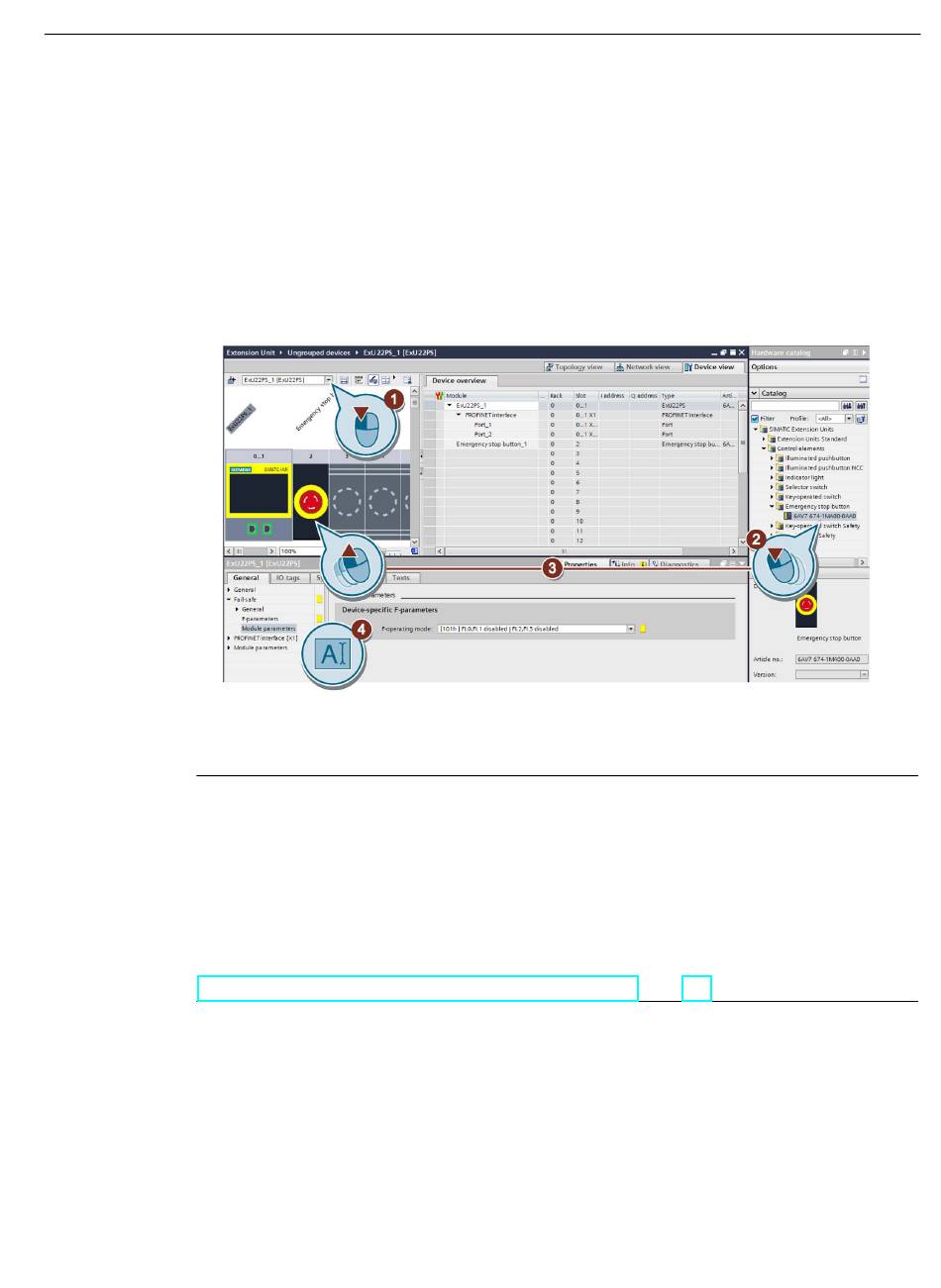

1. Sélectionnez l'Extension Unit PROFIsafe souhaitée dans la vue des appareils.
2. Sélectionnez un bouton d'arrêt d'urgence dans l'arborescence du catalogue.
3. Faites glisser le bouton d'arrêt d'urgence sur la position de montage voulue. La position de
montage doit correspondre à l'emplacement de montage physique du bouton d'arrêt
d'urgence.
4. Configurez l'emplacement 0 de l'Extension Unit PROFIsafe pour le mode de sécurité, comme
décrit dans le chapitre suivant.
Remarque
Adresse des éléments de commande de sécurité
Les éléments de commande de sécurité n'ont pas d'adresse propre. Les informations sur l'état
des éléments de commande de sécurité se trouvent dans le premier octet de l'adresse de
début du module de sécurité à l'emplacement 0.
Les bits de l'adresse de début sont mis à 1 ou non selon le nombre d'éléments de commande
de sécurité, dont les connecteurs marqués en couleur (rouge "droite"/bleu "gauche") et du
mode de fonctionnement choisi, voir le chapitre
"Modes de fonctionnement de l'Extension Unit PROFIsafe (Page 71)".
