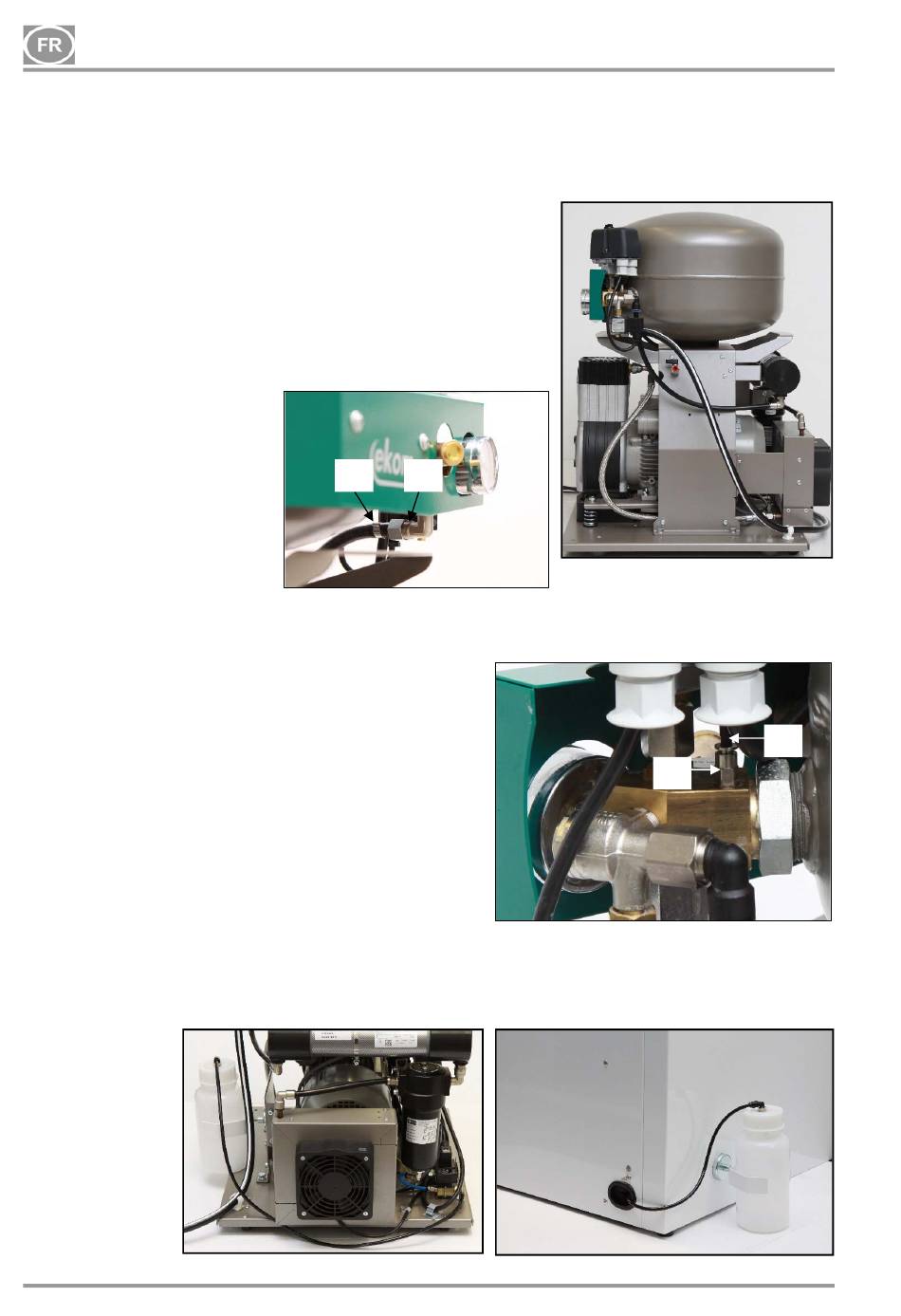

12. RACCORDS PNEUMATIQUES

12.1. Sortie d'air comprimé (Fig. 7)
Raccordez le tuyau de pression (2) au raccord de sortie
d'air comprimé (1) du compresseur. Faites passer le tuyau
jusqu'au collecteur d'air comprimé ou directement sur
l'ensemble dentaire.
12.2. Raccordement du tuyau du manomètre de l'armoire au compresseur (Fig. 8)
Retirez le bouchon fileté du bloc pneumatique du
compresseur. Raccordez le tuyau du manomètre de
l'armoire au raccord fileté.
12.3. Sortie de condensat (Fig. 9)

Raccordez le tuyau d'évacuation de condensat au collecteur de condensat sur les
compresseurs avec sécheurs.
Fig. 9
NP-DK50 PLUS-1_01-2018-MD A
2
Fig. 7
1
Fig. 8
- 86 -
DK50 PLUS
1
2
02/2018
