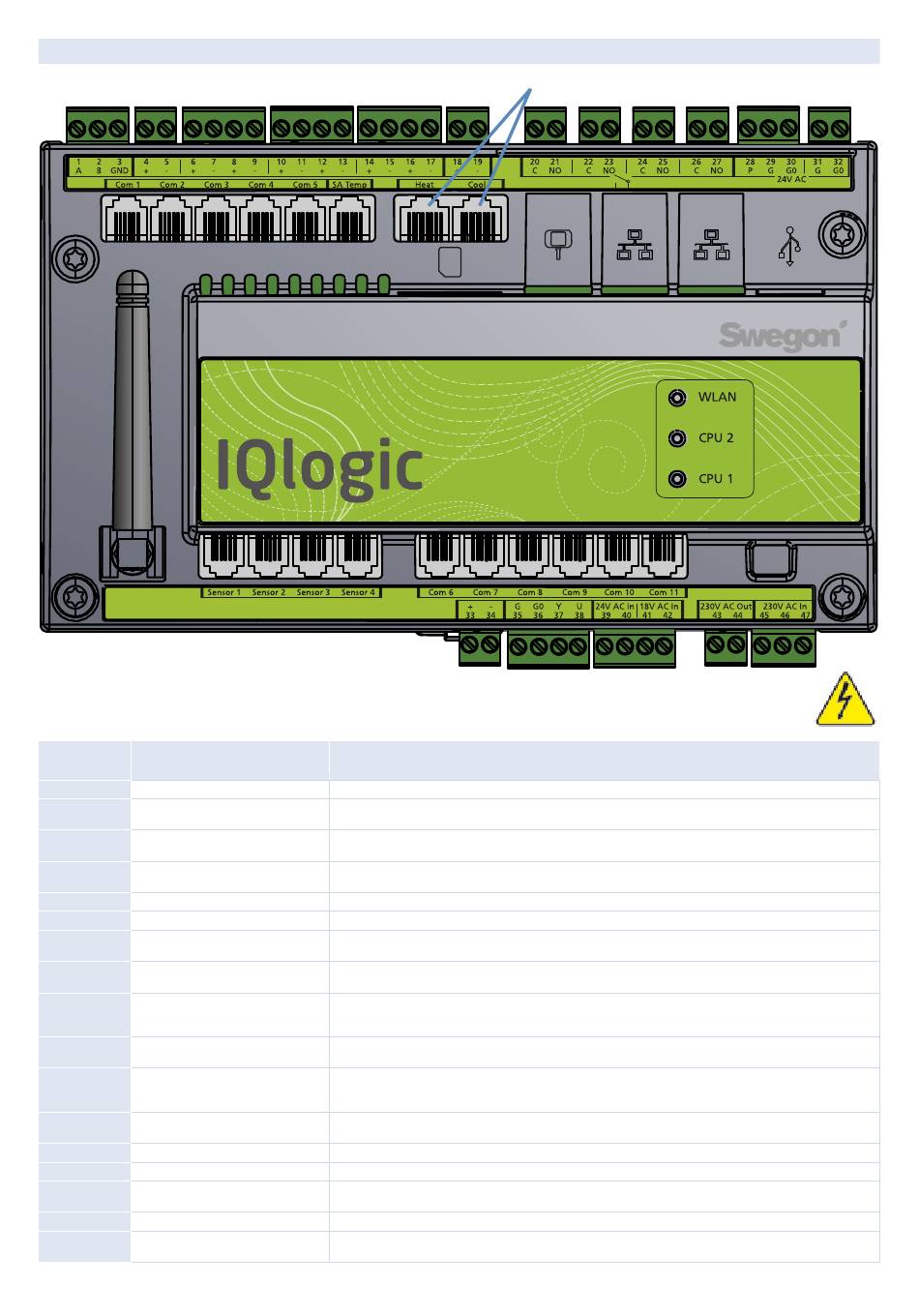

14. PT - Explicação, barras de terminais
As entradas digitais, terminais 4-17, são do tipo de tensão muito baixa.
Nas entradas analógicas, os terminais 18-19 têm uma impedância de entrada de 66 kΩ.
Terminal da
cablagem Função
1,2,3 Ligações para EIA -485
4,5 Paragem externa
6,7 Função de fumo/fogo no exterior 1
8,9 Função de fumo/fogo no exterior 2
10,11 Alarme 1 externo
12,13 Alarme 2 externo
14,15 Velocidade exterior baixa
16,17 Velocidade exterior elevada
18,19 Controlo por pedido
20,21 Bomba de circulação, circuito de
aquecimento
22,23 Bomba de circulação, circuito de
arrefecimento ou ligar/desligar
arrefecimento, operação de 1 passo
24,25 Arrefecimento, lig./desl., operação de
2 passos
26,27 Indicação de em serviço
28,29,30 Controlo de registo
31,32 Tensão de controlo
33,34 Tensão de referência
35,36,37,38 Controlo, registo de recirculação
A carga máxima permitida comum nos terminais 31-32, saídas para Aquec/refr e saída de registos (terminais 28-30) é 50 VA.
34
SD
Observações
1= Ligação de comunicação A/RT+, 2= Ligação de comunicação B/RT–, 3= GND/COM.
Para a unidade abrindo o circuito. Esta função é fornecida com um "jumper". Se a ligação for interrompida, a
unidade para.
Função de fumo e fogo no exterior. Esta função é fornecida com um "jumper". Se a ligação for interrompida,
a função dispara e inicia um alarme.
Função de fumo e fogo no exterior. Esta função é fornecida com um "jumper". Se a ligação for interrompida,
a função dispara e inicia um alarme.
Função de contacto exterior. Opcional: Normalmente aberto/normalmente fechado.
Função de contacto exterior. Opcional: Normalmente aberto/normalmente fechado.
Função de contacto exterior. Anula o interruptor de temporização do estado de paragem para o
funcionamento a baixa velocidade.
Função de contacto exterior. Anula o interruptor de temporização do estado de parado ou de funcionamento
a baixa velocidade para alta velocidade.
Entrada para 0-10 VCC. O sinal de entrada influencia o valor nominal dos fluxos do ar de entrada/ar saída se
a unidade estiver a funcionar no modo de controlo por pedido. Para ligação de um sensor, por exemplo CO
CO e VOC
Contato independente, máx. 5 A/AC1, 2 A/AC3, 250 VCA. Fecha com uma carga de aquecimento.
Contato independente, máx. 5 A/AC1, 2 A/AC3, 250 VCA. Fecha com uma carga de arrefecimento.
Contato independente, máx. 5 A/AC1, 2 A/AC3, 250 VCA. Fecha com uma carga de arrefecimento.
Contato independente, máx. 5 A/AC1, 2 A/AC3, 250 VCA. Fecha quando a unidade está a funcionar.
24 VCA. 28= 24 VCA controlado (G), 29= 24 VCA (G), 30= 24 VCA (G0).
Tensão de controlo 24 VCA. Os terminais 31-32 são carregados com um total de 16 VA. Abertos pelo
interruptor de segurança.
Saída para 10 VCC constante. Carga máx. permitida: 8 mA.
O registo de recirculação pode ser carregado com máx. 2 mA a 10 VCC. 35= 24 VCA (G), 36= 24 VCA (G0), 37=
0-10 VCC Sinal de controlo, 38= 0-10 VCC sinal de feedback.
A carga máxima permitida na ligação
correspondente é 16 VA.
