Swegon GOLD RX Mode D'emploi page 26

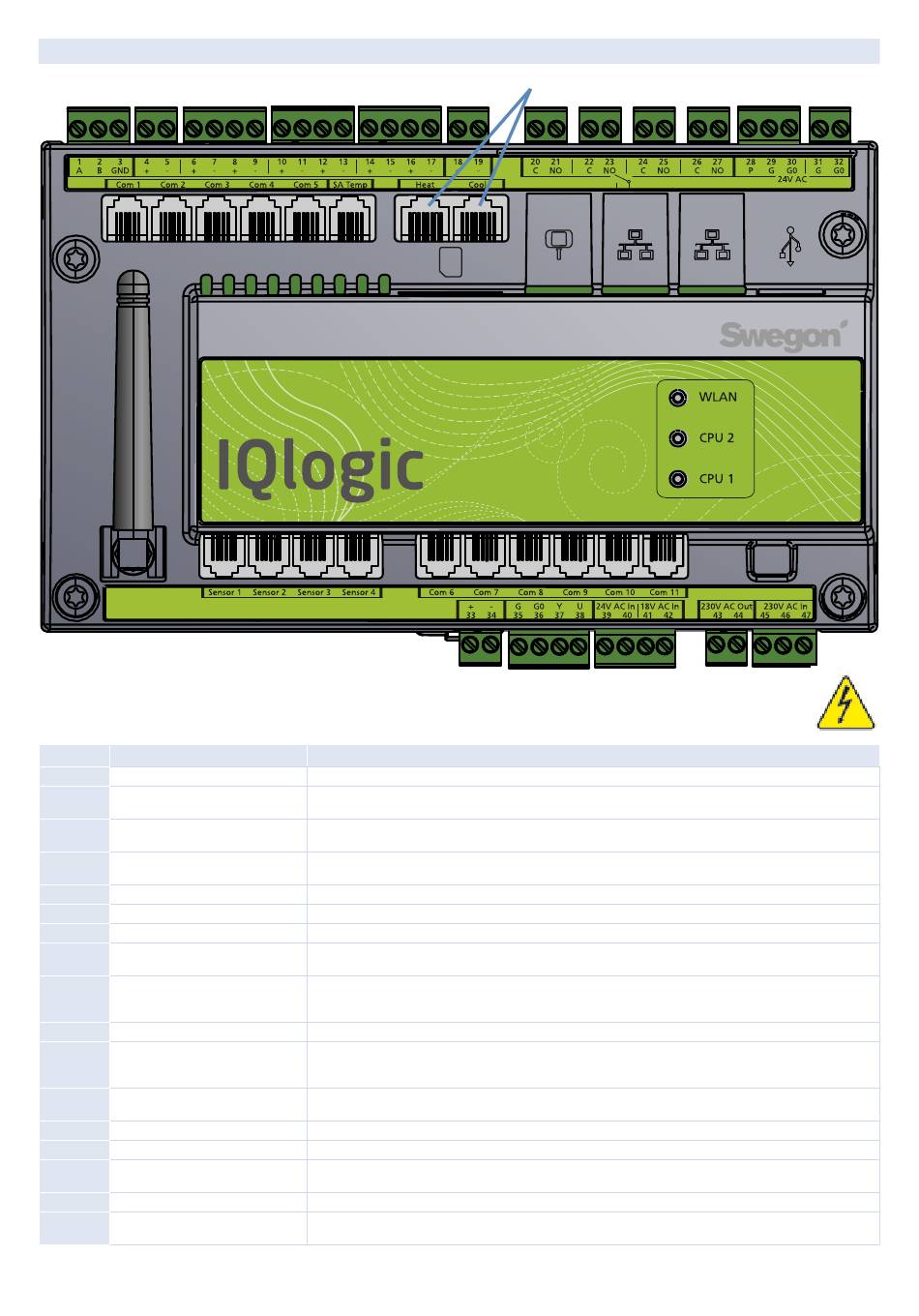

14. FR - Explication des bornes
Les entrées numériques (bornes 4-17) sont à tension extra-basse. Les
entrées analogiques (bornes 18-19) ont une impédance de 66 kΩ.
Bornier Fonctions
1,2,3 Branchements pour EIA -485
4,5 Arrêt - externe
6,7 Fonction incendie/fumée externe 1
8,9 Fonction incendie/fumée externe 2
10,11 Alarme externe 1
12,13 Alarme externe 2
14,15 Vitesse réduite - externe
16,17 Vitesse élevée - externe
18,19 Régulation à la demande
20,21 Circulateur, circuit de chauffage
22,23 Pompe de circulation, circuit de
refroidissement ou refroidissement
marche/arrêt, opération en 1 étape
24,25 Refroidissement, marche/arrêt,
opération en 2 étapes
26,27 Témoin de marche.
28,29,30 Commande registre
31,32 Tension de régulation
33,34 Tension de référence
35,36,37,38 Régulation, registre de recyclage
La charge max. commune admissible sur les bornes 31-32, sorties pour chauffage/refroidissement et sortie registre (bornes 28-30) est de 50 VA.
26
SD
Remarques
1 = connexions de communication A/RT+, 2= connexions de communication B/RT–, 3 = GND/COM
Met la centrale à l'arrêt en ouvrant le circuit. À la livraison, cette fonction est munie d'un cavalier. Met la
centrale à l'arrêt en cas d'interruption de la connexion.
Fonction externe incendie et fumée. À la livraison, cette fonction est munie d'un cavalier. Lorsque la
connexion est interrompue, la fonction s'active et déclenche une alarme.
Fonction externe incendie et fumée. À la livraison, cette fonction est munie d'un cavalier. Lorsque la
connexion est interrompue, la fonction s'active et déclenche une alarme.
Fonction contact externe. En option: Normalement ouvert/normalement fermé.
Fonction contact externe. En option: Normalement ouvert/normalement fermé.
Fonction contact externe. Prioritaire sur l'horloge, depuis l'arrêt jusqu'au fonctionnement à vitesse réduite.
Fonction contact externe. Prioritaire sur l'horloge, depuis l'arrêt ou la vitesse réduite jusqu'à la vitesse
élevée.
Entrée pour 0-10 V DC. Le signal d'entrée influence le point de consigne air soufflé/extrait lorsque
l'appareil fonctionne en mode Régulation à la demande. Pour raccordement d'une sonde, par exemple
CO , CO et COV
2
Contact indépendant, max. 5 A/AC1, 2 A/AC3, 250 V AC. Fermeture en cas de charge de chauffage.
Contact indépendant, max. 5 A/AC1, 2 A/AC3, 250 V AC. Fermeture en cas de charge de refroidissement.
Contact indépendant, max. 5 A/AC1, 2 A/AC3, 250 V AC. Fermeture en cas de charge de refroidissement.
Contact indépendant, max. 5 A/AC1, 2 A/AC3, 250 V AC. Fermeture lorsque l'unité est en service.
24 V AC 28= 24 VAC (G) avec régulation, 29= 24 VAC (G), 30= 24 VAC (G0).
Tension de régulation 24 V AC. Les bornes 31-32 sont chargées au total de 16 VA. Ouvert par le coupe-
circuit de sécurité.
Entrée pour 10 V DC constant. Charge max. admissible: 8 mA.
Le registre de recyclage résiste à max. 2 mA à 10 V DC. 35= 24 V AC (G), 36= 24 V AC (G0), 37= 0-10 V DC
signal de régulation, 38= 0-10 V DC signal de feed-back.
La charge max. admissible sur les bornes
correspondantes est de 16 VA.
A B
