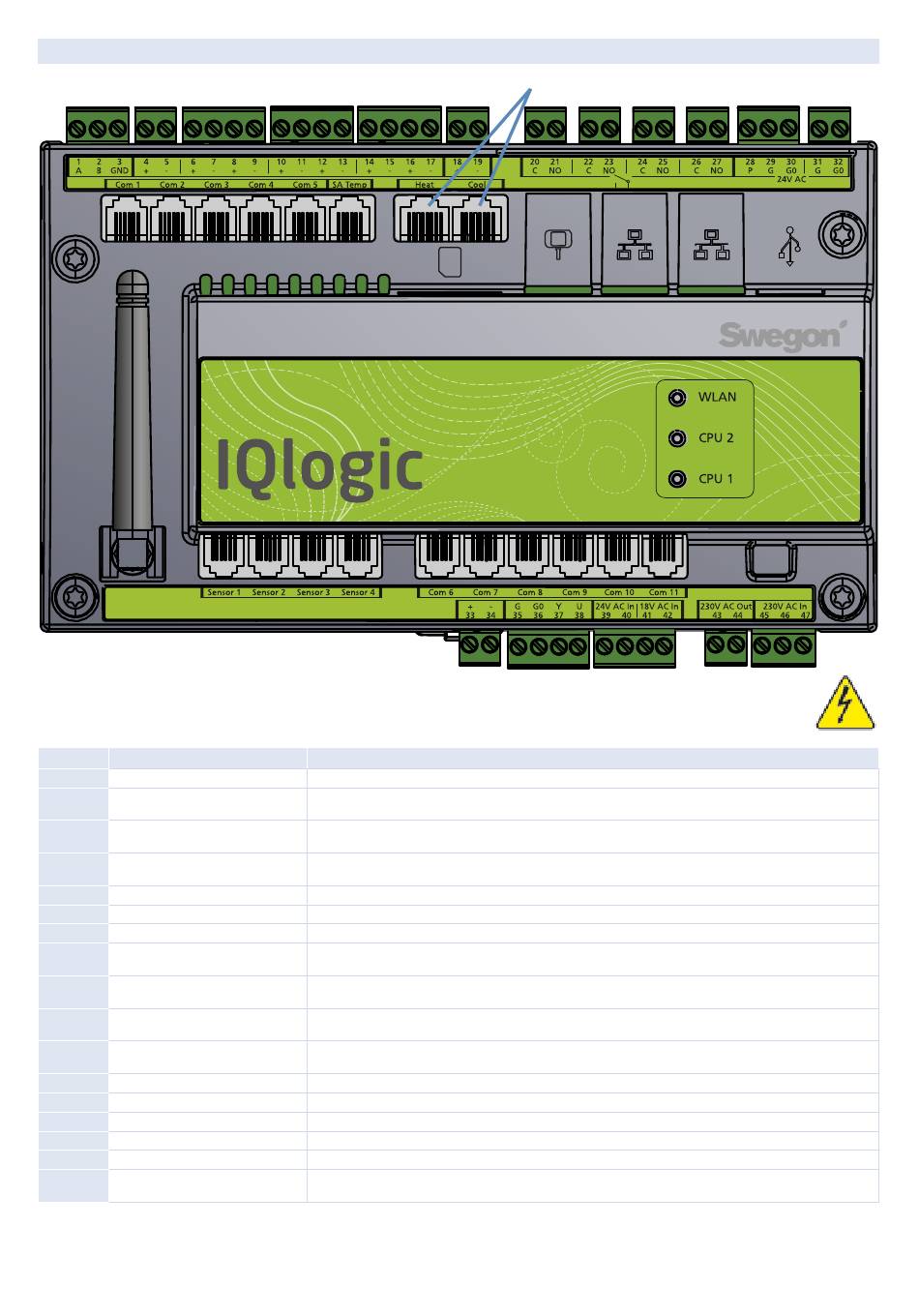

14. PL - Opis zacisków
Wejście cyfrowe, zaciski 4-17, niskonapięciowe.
Wejścia analogowe, zaciski 18-19 maja impedancję wejściową 66 kΩ.
Zacisk Funkcja
1,2,3 Podłączenie do sieci EIA-485
4,5 Zewnętrzny stop
6,7 Funkcja zewnętrzna pożar/dym 1
8,9 Funkcja zewnętrzna pożar/dym 2
10,11 Zewnętrzny alarm 1
12,13 Zewnętrzny alarm 2
14,15 Zewnętrzny sygnał niskie obroty
16,17 Zewnętrzny sygnał wysokie obroty
18,19 Zewnętrzny sygnał
20,21 Pompa cyrkulacyjna układu
ogrzewania
22,23 Pompa cyrkulacyjna chłodu lub
Chłodzenie on/off stopień 1
24,25 Chłodzenie on/off stopień 2
26,27 Wskaznik stanu
28,29,30 Sterowanie przepustnicy
31,32 Napięcie sterujące
33,34 Napięcie odniesienia
35,36,37,38 Sterowanie przepustnicą
recyrkulacyjną
Zaciski 31-32, wyjścia dla grzania/chłodzenia i siłownika przepustnicy (zaciski 28-30), razem nie mogą być obciążone ponad 50 VA.
30
SD
Komentarz
1= podłączenie komunikacyjne A/RT+, 2= podłączenie komunikacyjne B/RT-, 3= GND/COM.
Zatrzymuje centralę przez normalnie zamknięty styk. Styki zmostkowane w dostawie. Jeżeli połączenie zostanie
przerwane centrala zatrzyma się.
Zatrzymuje centralę. Styki zmostkowane w dostawie. Jeżeli połączenie zostanie przerwane centrala zatrzyma się i
wzbudzony zostanie alarm.
Zatrzymuje centralę. Styki zmostkowane w dostawie. Jeżeli połączenie zostanie przerwane centrala zatrzyma się i
wzbudzony zostanie alarm.
Zewnętrzna funkcja styku. Opcjonalnie otwarty/zamknięty.
Zewnętrzna funkcja styku. Opcjonalnie otwarty/zamknięty.
Zewnętrzna funkcja styku. Zmienia nastawę zegara sterującego ze stop na pracę na niskich obrotach.
Zewnętrzna funkcja styku. Zmienia nastawę zegara sterującego z niskich obrotów na pracę na wysokich
obrotach.
0-10 VDC wejście. Wpływa na wartość zadaną powietrza nawiewanego/wywiewanego zależnie od trybu pracy. Do
podłączenia zewnętrznych czujników np. CO
Niezależne styki, maks. 5A/AC1, 2A/AC3, 250VAC. Zamknięte, gdy wymagane jest ogrzewanie.
Niezależne styki, maks. 5A/AC1, 2A/AC3, 250VAC. Zamknięte, gdy wymagane jest chłodzenie.
Niezależne styki, maks. 5A/AC1, 2A/AC3, 250VAC. Zamknięte, gdy wymagane jest chłodzenie.
Niezależne styki, maks. 5A/AC1, 2A/AC3, 250VAC. Zamknięte, gdy centrala pracuje.
24 VAC. 28: faza sterowania 24 VAC (G), 29: 24 VAC (G), 30: 24 VAC (G0).
Napięcie sterujące 24 VAC. Maks. obciążenie 16 VA zaciski 31-32. Przerywane przez wyłącznik bezpieczeństwa.
Wyjście 10 VDC. Maks. dopuszczalne obciążenie: 8 mA.
Przepustnica recyrkulacyjna obciązeni maks. 2 mA przy 10 VDC. 35=24 VAC (G), 36=24 VAC (G0), 37=sygnał
sterujący 0-10 VDC, 38=sygnał zamykający 0-10 VDC.
Maks. obciążenie pojedynczego podłączenia wynosi 16VA.
