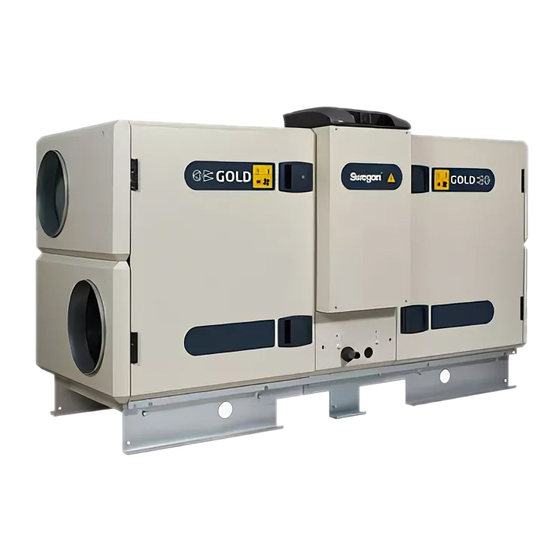

Instructions d'installation des accessoires pour conduits
GOLD/COMPACT
1. Installation,
accessoires pour conduits
1.1 Généralités
Ces instructions concernent l'installation d'accessoires
dans les conduits. Pour plus d'informations sur la mainte-
nance, les éventuels branchements électriques, le raccor-
dement des tuyauteries, etc., voir les instructions spécifi -
ques à chaque accessoire.
Lors de l'installation des accessoires, veiller à laisser suffi -
samment d'espace pour les inspections et la maintenance.
Les accessoires s'installent dans les conduits. Lorsque les
connexions des accessoires ont la même dimension que
ceux de la CTA, ils peuvent également être montés direc-
tement sur la centrale. Lorsque les connexions des acces-
soires n'ont pas la même dimension que ceux de la CTA,
prévoir un réducteur entre la centrale et l'accessoire.
Le poids du circuit de conduits et des accessoires ne doit
pas exercer de contrainte sur la CTA.
Isoler les accessoires non isolés conformément à la régle-
mentation locale applicable aux gaines de ventilation.
Le cas échéant, isoler les tuyaux connectés à la batterie
conformément aux normes en vigueur.
Les connexions électriques doivent être effectuées par un
électricien agréé, conformément aux normes et réglemen-
tations en vigueur.
1.2 Accessoires non isolés pour conduit
1.2.1 Raccords circulaires
L'accessoire pour conduit se monte directement dans une
gaine spiralée.
Les manchettes de raccordement des accessoires se fi xent
au moyen d'un joint en caoutchouc et de rivets.
GOLD LP: Pour monter des accessoires directement contre
la CTA, utiliser un adaptateur TBRB, voir 1.2.2 – Raccord
rectangulaire.
Sous réserve de modifi cations sans avis préalable.
1.2.2 Connexions rectangulaires
GOLD RX/PX/CX/SD: Appliquer une bande d'étanchéité sur
la connexion.
Fixer l'accessoire au moyen d'attaches en C.
GOLD LP: Pour disposer de suffi samment d'espace de
montage, fi xer l'accessoire sur la CTA avant d'installer
l'unité à son emplacement défi nitif. Appliquer la bande
d'étanchéité fournie. Fixer l'accessoire de gaine sur la CTA
à l'aide de vis (trous prépercés). Pour effectuer les raccords
aux conduits et accessoires circulaires, utiliser un adapta-
teur TBRB (accessoire).
FR.MONTTBH.101016
www.swegon.com
1
