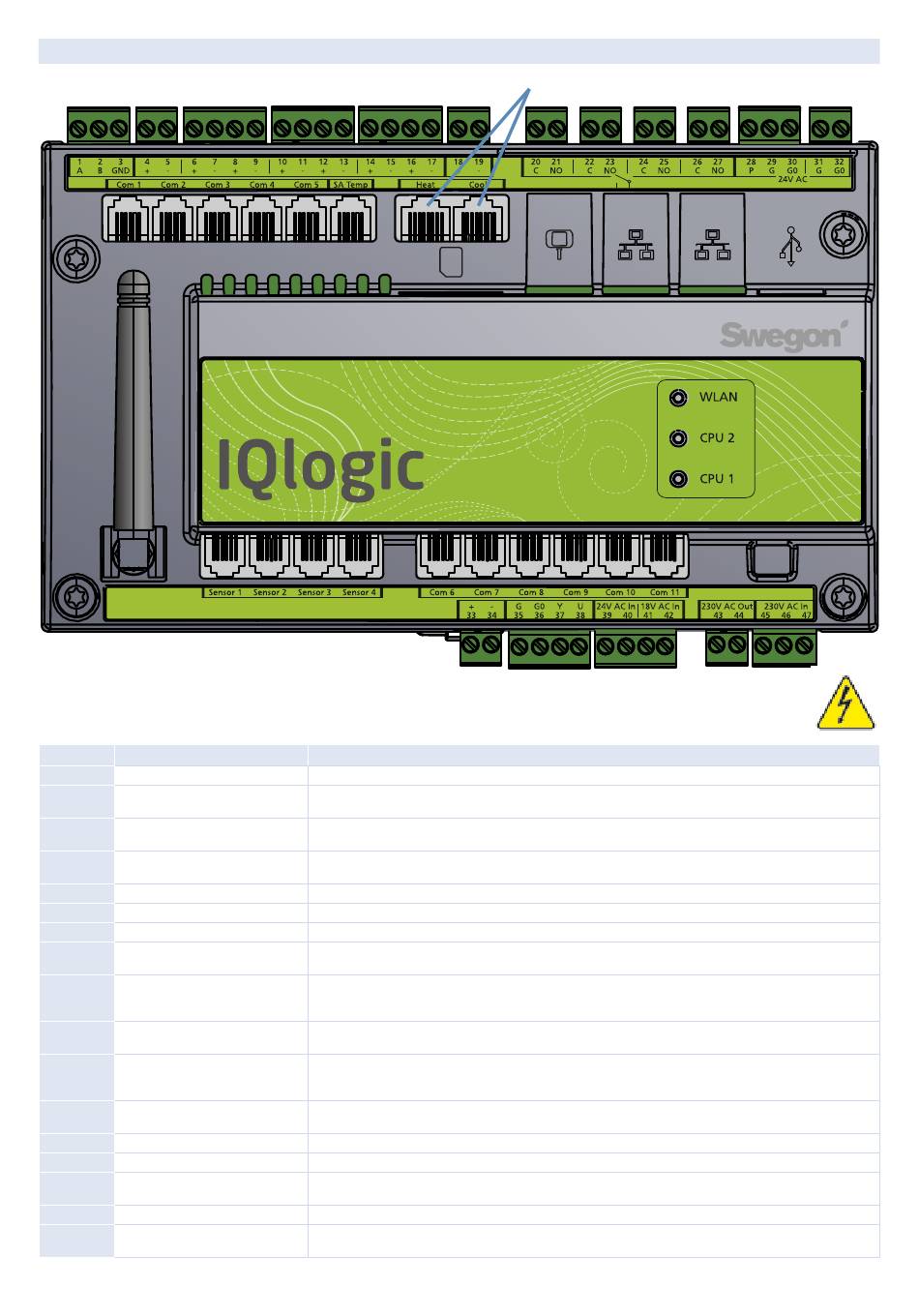

14. IT - Identificazione dei morsetti
Gli ingressi digitali, morsetti 4-17, sono di tipo a bassissima tensione.
Gli ingressi analogici, morsetti 18-19, hanno un'impedenza di ingresso di 66 kΩ.
Morsetto Funzione
1,2,3 Connessioni per EIA -485
4,5 Arresto esterno
6,7 Funzione fumo/incendio esterno 1
8,9 Funzione fumo/incendio esterno 2
10,11 Allarme esterno 1
12,13 Allarme esterno 2
14,15 Velocità bassa esterna
16,17 Velocità elevata esterna
18,19 Controllo su richiesta
20,21 Pompa di ricircolo, circuito di
riscaldamento
22,23 Pompa di ricircolo, circuito di
raffreddamento o raffreddamento
on/off, funzionamento a 1 fase
24,25 Raffreddamento, on/off,
funzionamento a 2 fasi
26,27 Indicazione in servizio
28,29,30 Controllo delle serrande
31,32 Tensione di controllo
33,34 Tensione di riferimento
35,36,37,38 Controllo, bocchetta di ricircolo
Il carico massimo comune ammesso sui terminali 31-32, le uscite per Riscaldamento/Raffreddamento e l'uscita della bocchetta (morsetti 28-30) è 50 VA.
SD
Note
1= connessione di comunicazione A/RT+, 2= connessione di comunicazione B/RT–, 3= GND/COM.
Arresta l'unità di trattamento aria aprendo il circuito. Alla consegna, la funzione è provvista di ponticello.
Se il collegamento viene interrotto, l'unità di trattamento dell'aria si arresta.
Funzione esterna incendio e fumo. Alla consegna, la funzione è provvista di ponticello. Se il collegamento
viene interrotto, la funzione attiva un allarme.
Funzione esterna incendio e fumo. Alla consegna, la funzione è provvista di ponticello. Se il collegamento
viene interrotto, la funzione attiva un allarme.
Funzione di contatto esterno. Opzionale: normalmente aperto/normalmente chiuso.
Funzione di contatto esterno. Opzionale: normalmente aperto/normalmente chiuso.
Funzione di contatto esterno. Esclude l'interruttore a tempo dall'arresto al funzionamento a bassa velocità
Funzione di contatto esterno. Esclude l'interruttore a tempo dall'arresto o dal funzionamento da bassa ad
alta velocità
Ingresso per 0-10 V CC. Il segnale d'ingresso influisce sul setpoint dell'aria di mandata/ripresa se l'unità è
in funzione in modalità con controllo su richiesta. Per il collegamento di un sensore, ad esempio CO
e VOC
Contatto indipendente, max. 5 A/AC1, 2 A/AC3, 250 V CA. Si chiude in caso di carico di riscaldamento.
Contatto indipendente, max. 5 A/AC1, 2 A/AC3, 250 V CA. Si chiude in caso di carico di raffreddamento.
Contatto indipendente, max. 5 A/AC1, 2 A/AC3, 250 V CA. Si chiude in caso di carico di raffreddamento.
Contatto indipendente, max. 5 A/AC1, 2 A/AC3, 250 V CA. Si chiude in caso di unità in funzione.
24 V CA. 28= controllato 24 V CA (G), 29= 24 V CA (G), 30= 24 V CA (G0).
Tensione di controllo 24 V CA. I morsetti 31-32 sono caricati con un totale di 16 VA. Apertura mediante
l'interruttore di sicurezza.
Uscita per 10 V CC costanti. Carico massimo consentito: 8 mA.
La bocchetta di ricircolo può essere caricata con max. 2 mA a 10 V CC. 35= 24 V CA (G), 36= 24 V CA (G0),
37= 0-10 V CC segnale di controllo, 38= 0-10 V CC.
Il carico massimo ammesso sul raccordo
corrispondente è 16 VA.
