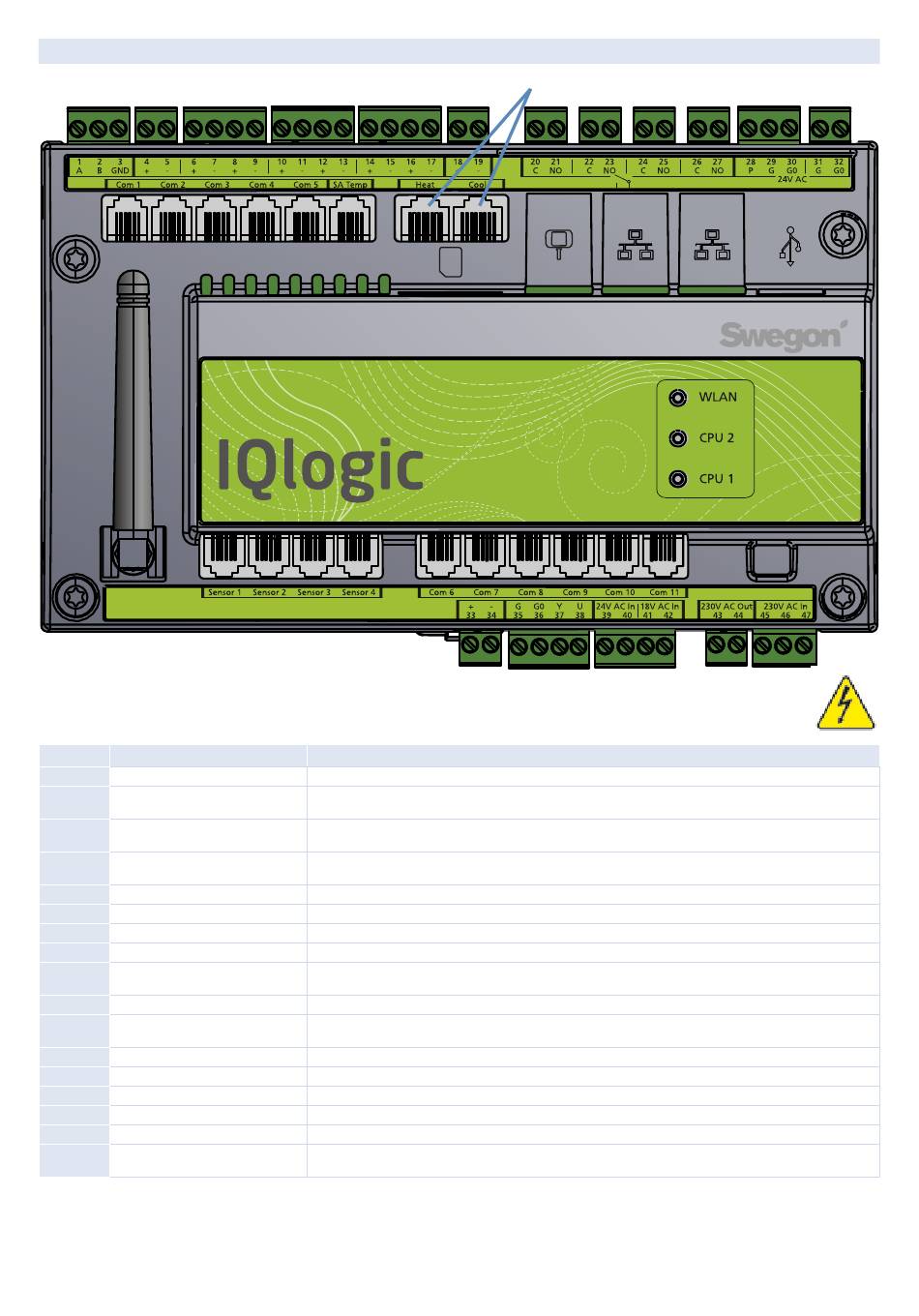

14. DK - Forklaring klemrækker
Digitale indgange, klemme 4-17, er af svagstrømstypen.
Analog indgang, klemme 18-19 har indgangsimpedans 66 kΩ.
Klemme Funktion
1,2,3 Tilslutninger for EIA-485
4,5 Eksternt stop
6,7 Ekstern brand-/røgfunktion 1
8,9 Ekstern brand-/røgfunktion 2
10,11 Ekstern alarm 1
12,13 Ekstern alarm 2
14,15 Ekstern lavhastighed
16,17 Ekstern højhastighed
18,19 Behovsstyring
20,21 Cirkulationspumpe, varme
22,23 Cirkulationspumpe køling eller
køling on/off 1 trin
24,25 Køling on/off, 2 trin
26,27 Driftindikering
28,29,30 Spjældstyring
31,32 Driftsspænding
33,34 Referencespænding
35,36,37,38 Styring af recirkulationsspjæld
Klemme 31-32, udgange til Heat/Cool og spjældudgang (klemme 28-30) må tilsammen belastes med maks. 50 VA.
28
SD
Kommentar
1 = kommunikationstilslutning A/RT+, 2 = kommunikationstilslutning B/RT-, 3 = GND/COM.
Stop af aggregat via brydende kontakt. Forsynet med lus ved levering. Afbrydes forbindelsen, standser
aggregatet.
Ekstern brand- og røgfunktion. Forsynet med lus ved levering. Afbrydes forbindelsen, udløses funktionen
og giver alarm.
Ekstern brand- og røgfunktion. Forsynet med lus ved levering. Afbrydes forbindelsen, udløses funktionen
og giver alarm.
Ekstern kontaktfunktion. Valgbar sluttende/brydende.
Ekstern kontaktfunktion. Valgbar sluttende/brydende.
Ekstern kontaktfunktion. Overstyrer koblingsuret fra stop til lavhastighedsdrift.
Ekstern kontaktfunktion. Overstyrer koblingsuret fra stop eller lavhastighed til højhastighedsdrift.
Indgang 0-10 VDC. Indgangssignal påvirker luftmængdeønskeværdierne for tilluft/fraluft ved
behovsregulering. For tilslutning af føler, f.eks. CO
Isoleret kontakt, maks. 5 A/AC1, 2 A/AC3, 250 VAC. Slutter ved varmebehov.
Isoleret kontakt, maks. 5 A/AC1, 2 A/AC3, 250 VAC. Slutter ved kølebehov.
Isoleret kontakt, maks. 5 A/AC1, 2 A/AC3, 250 VAC. Slutter ved kølebehov.
Isoleret kontakt, maks. 5 A/AC1, 2 A/AC3, 250 VAC. Slutter ved drift.
24 VAC. 28 = styret 24 VAC (G), 29 = 24 VAC (G), 30 = 24 VAC (G0).
Driftsspænding 24 VAC. Klemme 31-32 belastes med i alt maks. 16 VA. Afbrydes af sikkerhedsafbryderen.
Udgang for konstant 10 VDC. Maks. belastning 8 mA.
Recirkulationsspjæld belastes maks. 2 mA ved 10 VDC. 35 = 24 VAC (G), 36 = 24 VAC (G0), 37 = styresignal
0-10 VDC, 38 = tilbageføringssignal 0-10 VDC .
Den pågældende tilslutning må belastes med maks. 16 VA.
A B
, CO og VOC
