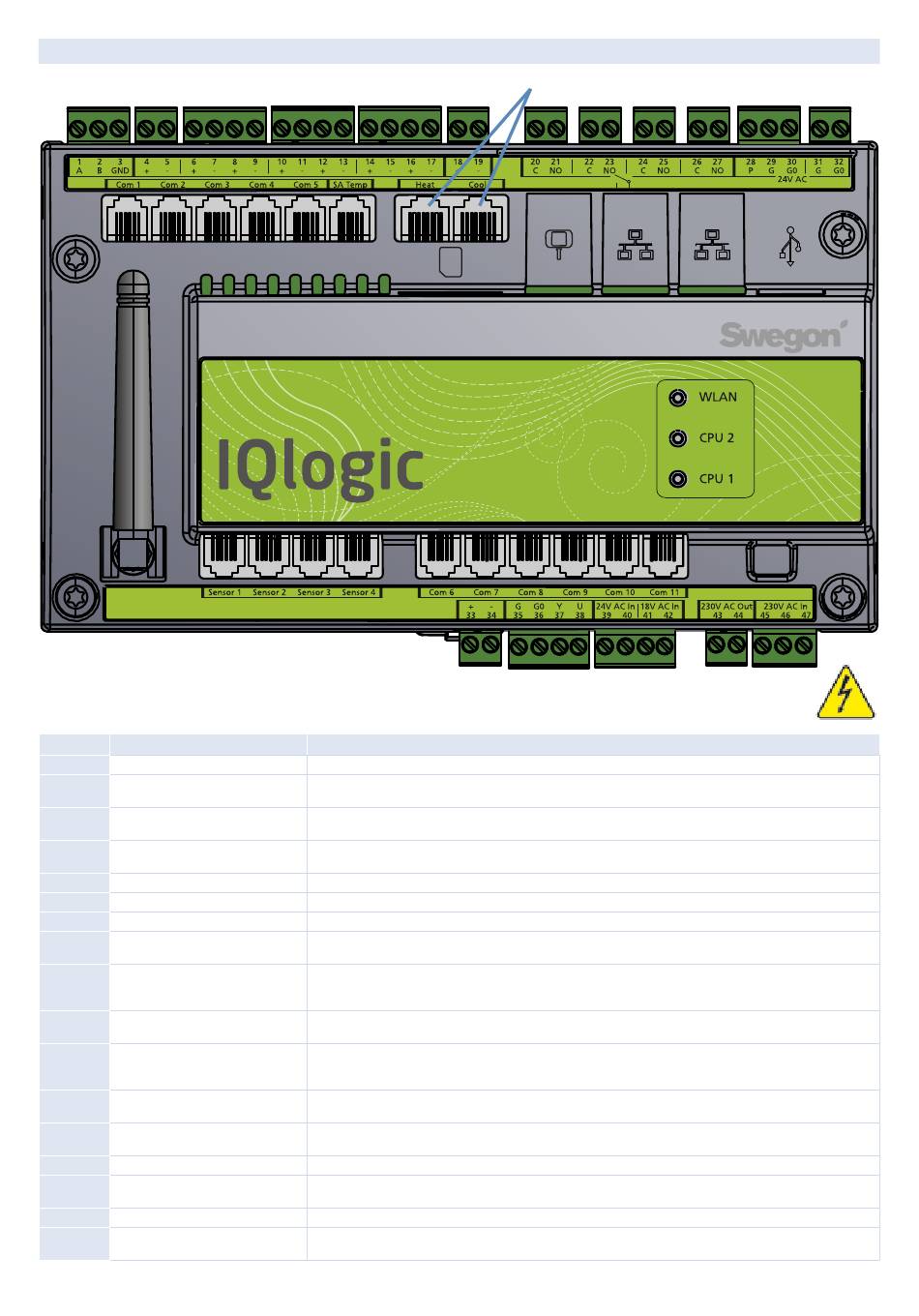

14. ES - Identificación de las bornas
Las entradas digitales, bornas 4-17, son para tensión de tipo extrabaja.
Las entradas analógicas, bornas 18-19, tienen una impedancia de entrada de 66 kΩ.
Borna Función
1,2,3 Conexiones para EIA -485
4,5 Parada externa
6,7 Función externa de incendio/
humo 1
8,9 Función externa de incendio/
humo 2
10,11 Alarma externa 1
12,13 Alarma externa 2
14,15 Velocidad baja externa
16,17 Velocidad alta externa
18,19 Regulación por demanda
20,21 Bomba de circulación, circuito de
calefacción
22,23 Bomba de circulación, circuito
de frío o refrigeración on/off,
funcionamiento de 1 etapa
24,25 Refrigeración, on/off,
funcionamiento en 2 pasos
26,27 Indicación de en funcionamiento
28,29,30 Control de compuertas
31,32 Tensión de control
33,34 Tensión de referencia
35,36,37,38 Control, compuerta de
recirculación
La carga máxima conjunta admisible en las bornas 31-32, las salidas para frío/calor y la salida de compuerta (bornas 28-30) es de 50 VA.
32
SD
Observaciones
1= Conexión de comunicación A/RT+, 2= Conexión de comunicación B/RT–, 3= GND/COM.
Para la unidad de tratamiento de aire abriendo el circuito. A la entrega, esta función lleva un puente. Si la
conexión se abre, la unidad de tratamiento de aire se para.
Función externa de incendio/humo. A la entrega, esta función lleva un puente. Si la conexión se abre, la
función se activa y genera una alarma.
Función externa de incendio/humo. A la entrega, esta función lleva un puente. Si la conexión se abre, la
función se activa y genera una alarma.
Función de contacto externo. Opcional: normalmente abierto/normalmente cerrado.
Función de contacto externo. Opcional: normalmente abierto/normalmente cerrado.
Función de contacto externo. Anula la temporización entre parada y funcionamiento a velocidad baja.
Función de contacto externo. Anula la temporización entre parada o funcionamiento a velocidad baja y
funcionamiento a velocidad alta.
Entrada para 0-10 VCC. La señal de entrada modifica la consigna de caudal de aire de impulsión/retorno si
la unidad está en modo de regulación por demanda. Para conectar una sonda, por ejemplo, de CO
COV
Contacto independiente, máx. 5 A/CA1, 2 A/CA3, 250 VCA. Se cierra cuando se activa la calefacción.
Contacto independiente, máx. 5 A/CA1, 2 A/CA3, 250 VCA. Se cierra cuando se activa la refrigeración.
Contacto independiente, máx. 5 A/CA1, 2 A/CA3, 250 VCA. Se cierra cuando se activa la refrigeración.
Contacto independiente, máx. 5 A/CA1, 2 A/CA3, 250 VCA. Se cierra para indicar que la unidad está en
funcionamiento.
24 VCA. 28= 24 VCA controlada (G), 29= 24 VCA (G), 30= 24 VCA (G0).
Tensión de control de 24 VCA. Las bornas 31-32 tienen una carga total de 16 VA. Abierto por medio del
seccionador de seguridad.
Salida para 10 VCC constantes. Carga admisible máx.: 8 mA.
La compuerta de recirculación admite una carga máxima de 2 mA a 10 VCC. 35= 24 VCA (G), 36= 24 VCA
(G0), 37= señal de control de 0-10 VCC, 38= señal de realimentación de 0-10 VCC.
La carga máxima admisible en la
conexión correspondiente es de 16 VA.
A B
, CO o
2
