Swegon GOLD Instructions D'installation

Instructions d'installation sur conduit de
la sonde de qualité d'air TBLZ-1-74-a,
GOLD/COMPACT
1. Généralités
La teneur en dioxyde de carbone de l'air intérieur est un indica-
teur efficace de l'occupation de la pièce et des besoins requis en
ventilation. La régulation de la ventilation basée sur les mesures
de CO garantit un bon renouvellement de l'air, tout en limitant
2
les coûts.
1.2 Fonctionnement
La sonde de qualité d'air possède un signal de sortie 0 – 10 V qui
correspond à une plage de fonctionnement de 500 – 1500 ppm.
Le signal de sortie est linéaire par rapport à la teneur en CO
2. Installation
Régulation à la demande
Paramétrer la CTA sur RÉGULATION À LA DEMANDE sous le
menu RÉGULATION VENTILATEUR (GOLD LP/COMPACT) ou
sous Fonctions/Débit/Mode de régulation (GOLD RX/PX/CX/SD,
Version E/F).
Définir le point de consigne requis en pourcentage de la plage
de service du capteur. Par exemple, lorsqu'un point de consigne
de 1000 ppm est requis, régler celui-ci sur 50%. Introduire la
valeur sous le menu Débit/Pression (GGOLD LP/COMPACT) ou
Fonctions/Débit/Niveau de fonctionnement (GOLD RX/PX/CX/SD,
Version E/F). Voir les consignes d'utilisation et d'entretien.
ReCO
2
Paramétrer la CTA sur *CO * sous le menu ReCO
2
COMPACT) ou Fonctions/ReCO
E/F).
Définir le point de consigne requis en pourcentage de la plage de
service du capteur. Par exemple, lorsqu'un point de consigne de
1000 ppm est requis, régler celui-ci sur 50%. Introduire la valeur
sous le menu Débit/Pression (GOLD LP/COMPACT) ou Fonctions/
ReCO /CO (GOLD RX/PX/CX/SD, Version E/F). Voir les consignes
2 2
d'utilisation et d'entretien.
2.2 Installation
Positionner la sonde de qualité d'air dans le sens du flux d'air
(voir la flèche sur le couvercle). La sonde se monte dans un
conduit horizontal ou vertical.
En cas de grands écarts de température, c'est-à-dire à l'extérieur
ou dans des combles non chauffés, la sonde doit être isolée de
l'air ambiant pour éviter que de la condensation ne s'accumule
sur le boîtier.
Pour garantir un fonctionnement optimal, la sonde de qualité
d'air doit être installée de manière à ce que la distance jusqu'à
la source d'interférence la plus proche dans le conduit (voir
l'exemple de sources d'interférence), dans le sens du flux d'air,
soit égale à 3 x le diamètre hydraulique du conduit. L'emplace-
ment le plus proche après une source d'interférence doit être
égal à au moins 5 x le diamètre hydraulique du conduit.
Sous réserve de modifications sans avis préalable.
(GOLD LP/
2
(GOLD RX/PX/CX/SD, Version
2
d = D
h
Ø D
2xHxB
d =
h
H+B

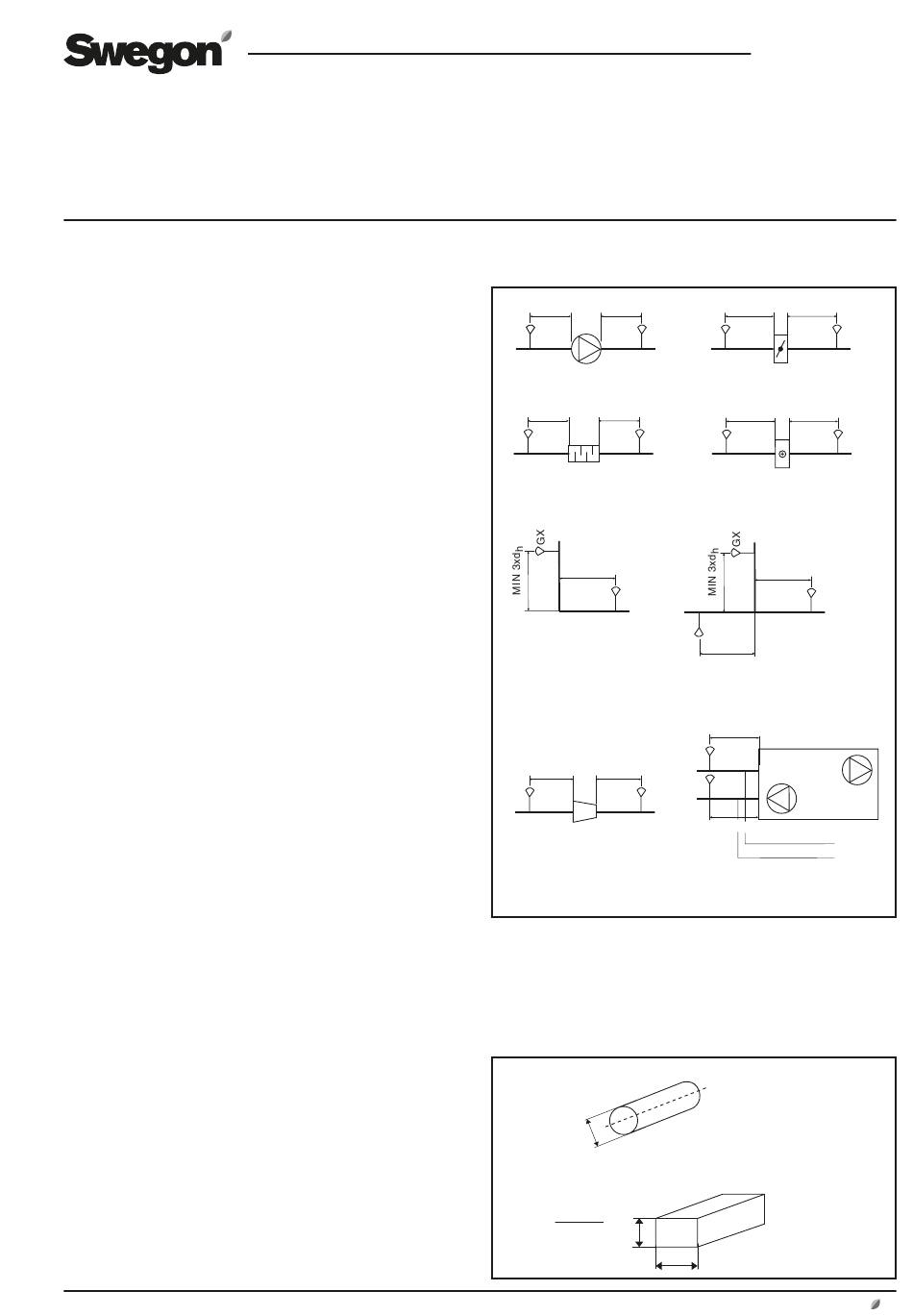

Exemples de sources de perturbation
MIN 5xd h
MIN 3xd h
GX
VENTILATEUR
MIN 3xd h MIN 5xd h
GX
.
2
PIEGE A SONS
MIN 5xd h
COUDE
MIN 3xd h MIN 5xd h
GX
MODIFICATION DE DIMENSION
Diamètre aéraulique
GAINE RONDE
d = D
h
Ø D
GAINE RECTANGULAIRE
2xHxB
d =
h
H+B
FR.TBLZ74.180206
H
B
MIN 3xd h
GX
GX
REGISTRE
MIN 3xd h
GX
GX
BATTERIE
MIN 5xd h
GX
GX
MIN 3xd h
DERIVATION
MIN 3xd h
GX
GX
GX
MIN 5xd h
AIR SORTANT
AIR PULSE
UNITE DE CONDITIONNEMENT D'AIR
H
B
www.swegon.se
MIN 5xd h
GX
MIN 5xd h
GX
GX
1
