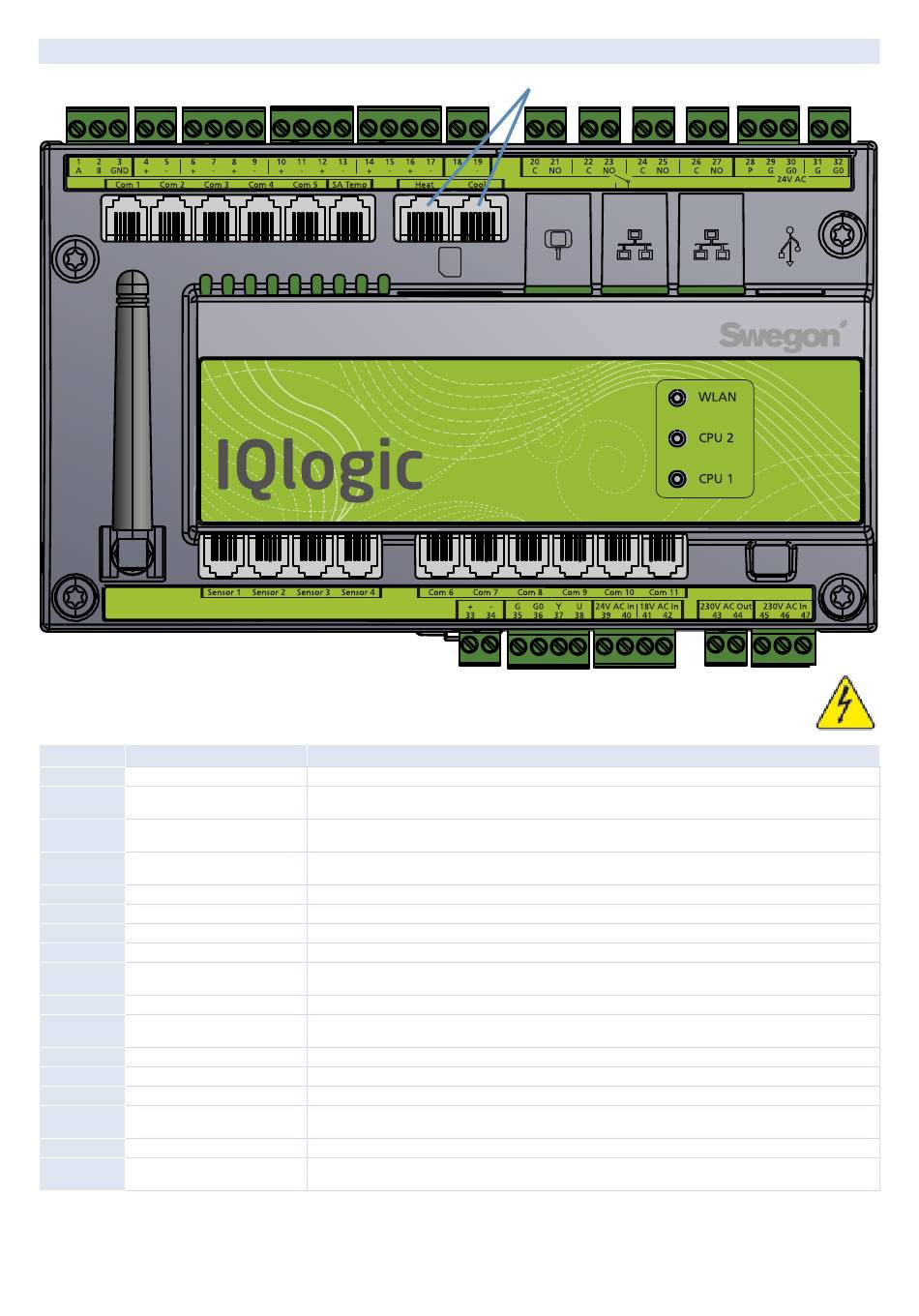

14. NO - Forklaring kontaktklemmer
Digitale innganger, klemme 4-17, er av typen lavspenning.
Analog inngang, klemme 18-19, har inngangsimpedans 66 kΩ.
Klemme Funksjon
1,2,3 Tilkoplinger for EIA -485
4,5 Eksternt stopp
6,7 Ekstern brann-/røykfunksjon 1
8,9 Ekstern brann-/røykfunksjon 2
10,11 Ekstern alarm 1
12,13 Ekstern alarm 2
14,15 Ekstern lav hastighet
16,17 Ekstern høy hastighet
18,19 Behovsstyring
20,21 Sirkulasjonspumpe varme
22,23 Sirkulasjonspumpe kjøling alt.
kjøling on/off 1 trinn
24,25 Kjøling on/off 2 trinn
26,27 Driftsindikering
28,29,30 Spjeldstyring
31,32 Kontrollspenning
33,34 Referansespenning
35,36,37,38 Styring resirkulasjonsspjeld
Maks. totalbelastning for klemme 31–32, utganger for Heat/Cool og spjeldutgang (klemme 28–30) er 50 VA.
SD
Kommentar
1= kommunikasjonstilkopling A/RT+, 2= kommunikasjonstilkopling B/RT-, 3 = GND/COM.
Stopp av aggregat via brytende kontakt. Tilkoplet ved levering. Hvis forbindelsen avbrytes, stopper
aggregatet.
Ekstern brann- og røykfunksjon. Tilkoplet ved levering. Hvis forbindelsen brytes, utløses funksjonen og slår
alarm.
Ekstern brann- og røykfunksjon. Tilkoplet ved levering. Hvis forbindelsen brytes, utløses funksjonen og slår
alarm.
Ekstern kontaktfunksjon. Valgbar sluttende/brytende.
Ekstern kontaktfunksjon. Valgbar sluttende/brytende.
Ekstern kontaktfunksjon. Overstyrer koplingsuret fra stopp til drift med lav hastighet.
Ekstern kontaktfunksjon. Overstyrer koplingsuret fra stopp eller lav hastighet til drift med høy hastighet.
Inngang 0-10 V DC. Innsignal påvirker børverdiene for tillufts-/avtrekksluftmengde ved behovsregulering.
For tilkopling av givere, for eksempel CO
Frittliggende kontakt, maks. 5 A/AC1, 2 A/AC3, 250 V AC. Slutter ved varmebehov.
Frittliggende kontakt, maks. 5 A/AC1, 2 A/AC3, 250 V AC. Slutter ved kjølebehov.
Frittliggende kontakt, maks. 5 A/AC1, 2 A/AC3, 250 V AC. Slutter ved kjølebehov.
Frittliggende kontakt, maks. 5 A/AC1, 2 A/AC3, 250 V AC. Slutter ved drift.
24 V AC 28= styrt 24 V AC (G), 29= 24 V AC (G), 30= 24 V AC (G0).
Kontrollspenning 24 V AC. Klemme 31-32 belastes med til sammen maks. 16 VAC. Slå av
sikkerhetsbryteren.
Utgang for konstant 10 V DC. Maks. belastning 8 mA.
Resirkulasjonsspjeld belastes maks. 2 mA ved 10 V DC. 35= 24 V AC (G), 36= 24 V AC (G0), 37= styresignal
0-10 V DC, 38= tilbakeføringssignal 0-10 V DC .
Maks. belastning for de respektive tilkoblingene er 16 VA.
