5 Configuration
INFORMATIONS

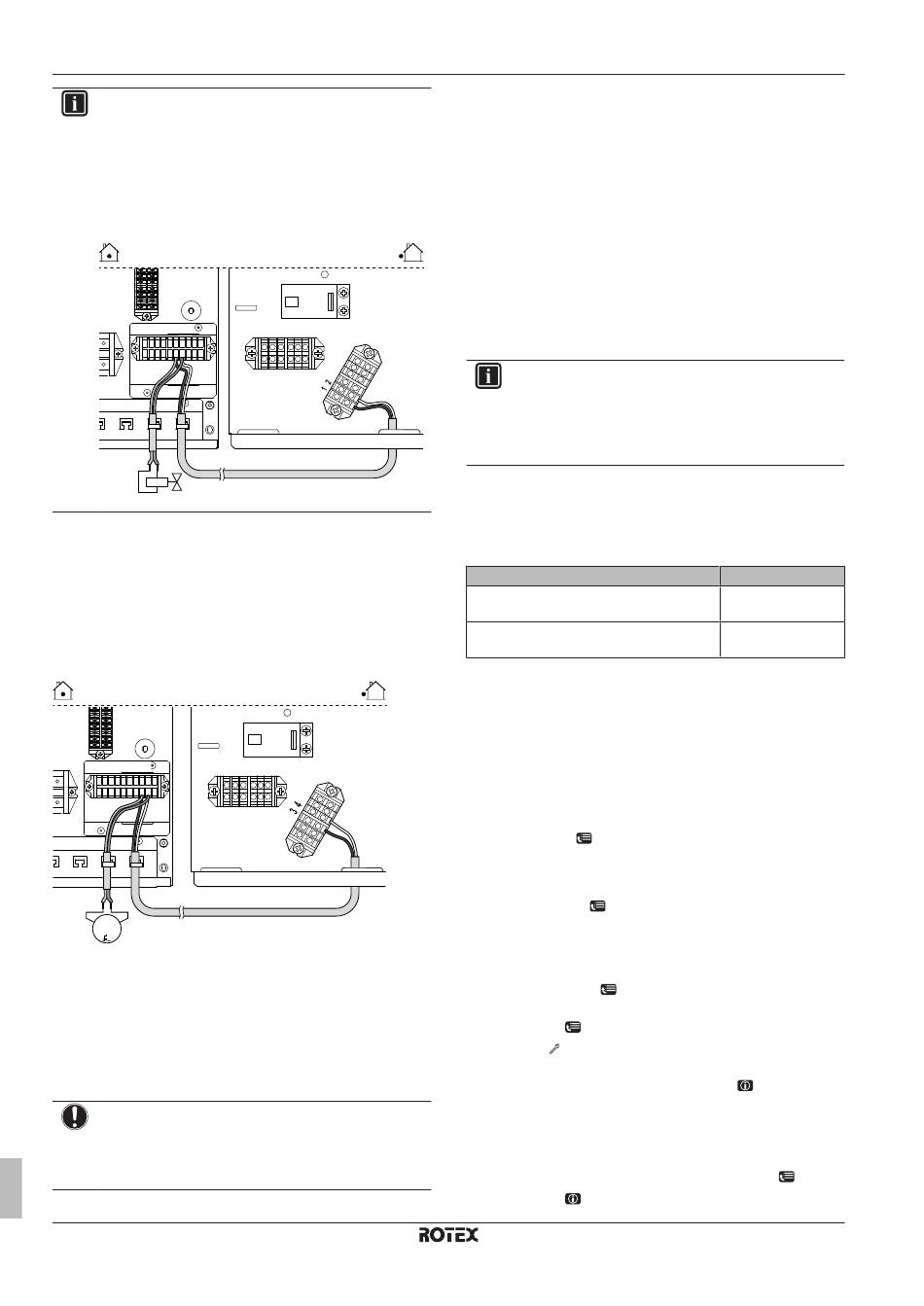

Par défaut, la vanne d'arrêt doit être raccordée à l'unité
extérieure. Cependant, si un boîtier de commande
RKCB07CAV3 est présent dans le système, vous pouvez
également la raccorder au boîtier de commande. Pour ce
faire, raccordez les bornes X3M/1+2 de l'unité extérieure
aux bornes X8M/6+7 du boîtier de commande, puis
raccordez la vanne d'arrêt aux bornes X8M/6+7 du boîtier
de commande.
X2M
6 7
X8M
M2S
4.4.5
Raccordement de la pompe à eau chaude
sanitaire
1 Raccordez les bornes X3M/3+4 de l'unité extérieure au niveau
de la partie inférieure des bornes X8M/8+9 du boîtier de
commande RKCB07CAV3.
2 Raccordez le câble de la pompe d'eau chaude sanitaire au
niveau de la partie inférieure des bornes X8M/8+9 du boîtier de
commande.
X2M
8 9
X8M
M
M2P
1~
5
Configuration
5.1
Vue d'ensemble: configuration
Ce chapitre indique ce que vous devez faire et savoir pour
configurer le système après installation.
REMARQUE
Le présent chapitre ne vous fournit QUE des explications
de base concernant la configuration. Pour des explications
plus détaillées et pour des informations de fond, reportez-
vous au Guide de référence installateur.
Manuel d'installation
12
X3M
X5M
X3M
X5M
Pourquoi ?
Il est possible que le système ne fonctionne PAS comme prévu s'il
n'est PAS configuré correctement. La configuration influence les
éléments suivants:
▪ Les calculs du logiciel
▪ Ce que vous voyez sur et ce que vous pouvez faire avec
l'interface utilisateur
Comment ?
Vous pouvez configurer le système via l'interface utilisateur.
▪ La première fois – Assistant rapide Lorsque vous activez
l'interface utilisateur pour la première fois (via l'unité intérieure), un
assistant rapide démarre pour vous aider à configurer le système.
▪ Ensuite. Si nécessaire, vous pourrez apporter ultérieurement des
modifications à la configuration.
INFORMATIONS
Lorsque les réglages installateur sont modifiés, l'interface
utilisateur demande une confirmation. Une fois la
confirmation effectuée, l'écran est rapidement mis sur
ARRÊT et la mention "occupé" s'affiche pendant plusieurs
secondes.
Accès aux réglages – Légendes des tableaux
Vous pouvez utiliser deux méthodes pour accéder aux réglages de
l'installateur. Cependant, tous les réglages ne sont PAS accessibles
via les deux méthodes. Dans ce cas, les colonnes correspondantes
du tableau de ce chapitre indiquent la mention N/A (non applicable).
Méthode
Accès aux réglages via le chemin de
navigation dans la structure du menu.
Accès aux réglages via le code dans les
paramètres d'affichage.
Reportez-vous également aux sections suivantes:
▪
"Accès aux réglages de l'installateur" à la page 12
▪
"5.3 Structure de menus: vue d'ensemble des réglages
installateur" à la page 18
5.1.1
Accès aux commandes les plus utilisées
Accès aux réglages de l'installateur
1 Réglez le niveau d'autorisation de l'utilisateur sur Installateur.
2 Accédez à [A]:
> Réglages installateur.
Accès à la vue d'ensemble des réglages
1 Réglez le niveau d'autorisation de l'utilisateur sur Installateur.
2 Accédez à [A.8]:
> Réglages installateur > Vue d'ensemble
des réglages.
Réglage du niveau d'autorisation de l'utilisateur sur Installateur
1 Réglez le niveau d'autorisation de l'utilisateur sur Util. avancé.
2 Accédez à [6.4]:
> Informations > Niveau autorisation
utilisateur.
3 Appuyez sur
pendant plus de 4 secondes.
Résultat:
s'affiche sur les pages d'accueil.
4 Si vous n'appuyez sur AUCUNE touche pendant plus de
1 heure ou si vous appuyez de nouveau sur
4 secondes, le niveau autorisation installateur est de nouveau
réglé sur Utilisat. final.
Réglage du niveau d'autorisation de l'utilisateur sur Utilisateur
avancé
1 Allez sur le menu principal ou l'un des sous-menus:
2 Appuyez sur
pendant plus de 4 secondes.
ROTEX HPSU basse température monobloc
Colonne du tableau
#
Code
pendant plus de
.
RBLQ+RDLQ05+07CAV3
4P417248-1D – 2018.06
