Montage mécanique
5.5 Montage de l'électrobroche
3. Visser le flasque palier selon les instructions du chapitre Montage du stator avec
enveloppe réfrigérante (Page 80). La force radiale F
lors de cette opération.

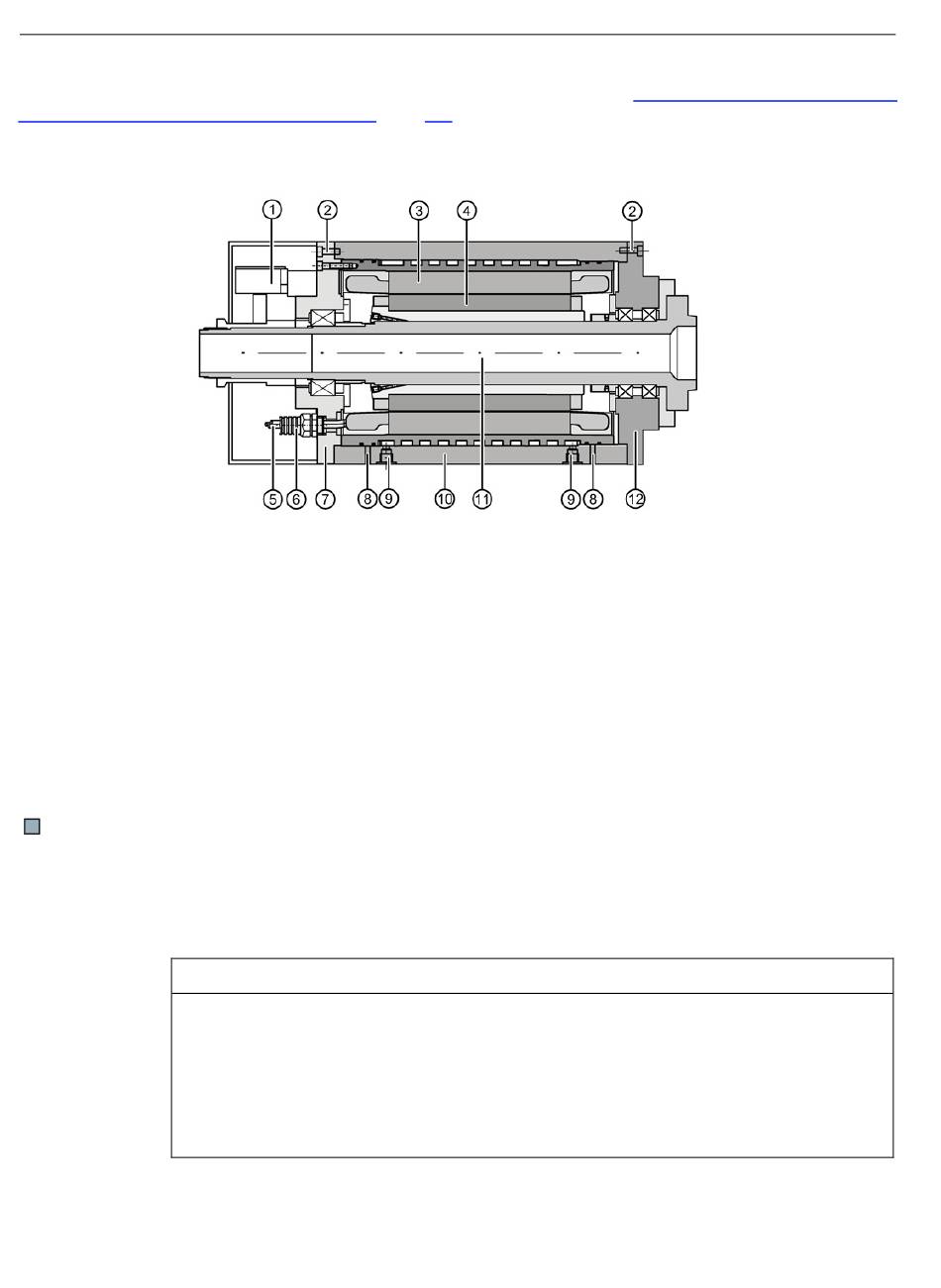

Figure 5-18
4. Compléter l'électrobroche conformément au projet.
5. Fixer la plaque signalétique fournie individuellement de manière bien visible sur la
poupée fixe afin de ne pas la perdre.
L'électrobroche est à présent assemblée.
5.5.4
Montage de l'électrobroche avec rotor APM
IMPORTANT
Risque d'endommagement du bandage de rotor
Le bandage (matériau composite) ne doit pas être endommagé ni entrer en contact avec
l'alésage du stator.
• Retirer le film protecteur juste avant le montage.
• Utiliser une feuille de montage.
• Toujours utiliser un dispositif de centrage pour le montage.
92
①
Capteur (notice de montage séparée)
②
Vis du boîtier
③
Stator avec enveloppe réfrigérante
④
Rotor
⑤
Extrémités de câble libres
⑥
Gaine de protection
Motorspindel_komplett
doit éventuellement être compensée
r
⑦
Flasque palier côté N
⑧
Trou de fuite
⑨
Raccordement du liquide de refroidis-
sement
⑩
Boîtier de la broche
⑪
Arbre de broche avec palier
⑫
Flasque côté D
Moteurs synchrones incorporés 1FE1
Manuel de montage, 12/2016, 610.43000.50b
