Signaux De Sortie; Sorties Programmables Out1 / Out2 - KEB COMBIVERT F0 Manuel D'instructions

5.7 5.7 5.7

Signaux de sortie

Signaux de sortie Signaux de sortie
5.7 5.7 Signaux de sortie Signaux de sortie

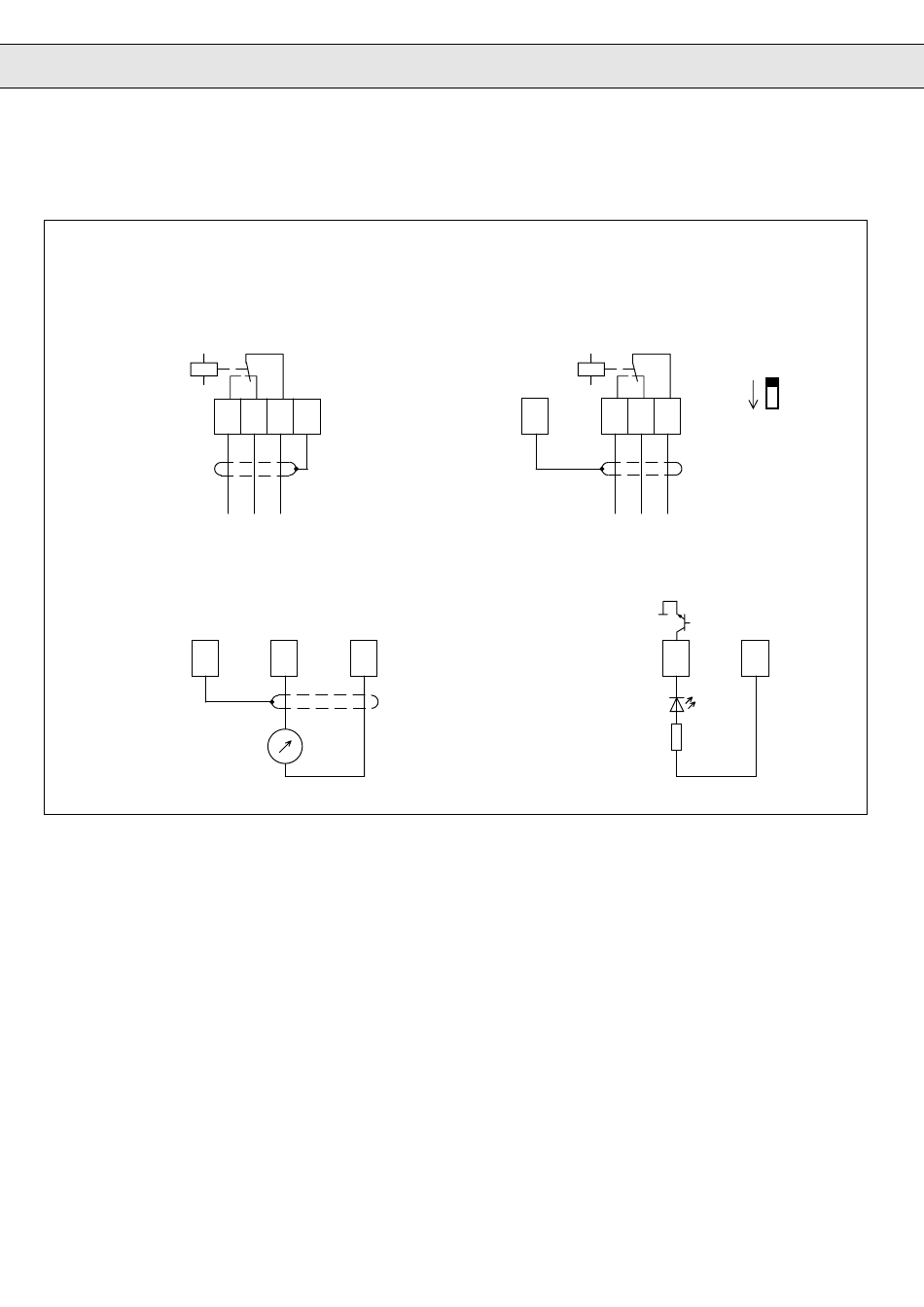

Relais de sortie programmable Out 2 (-> Paramètre H.5)
Programmable Relay Output Out2 (-> par. H.5)
Signal de sortie analogique program. (U ~Fréquence/Utilisation)
Programmable analog Output Signal (U ~Frequency/Utilization)
(-> Paramètres H.9, H.10, H.11)
4
0—10 VDC
Ri > 56 ký constant
0—1 mADC
Ri < 5 ký constant
Offset: max. ±50 mV
5.7.1 5.7.1 5.7.1 5.7.1 Sorties programmables Out 1 / Out 2 5.7.1 Sorties programmables Out 1 / Out 2 Sorties programmables Out 1 / Out 2 Sorties programmables Out 1 / Out 2 Sorties programmables Out 1 / Out 2
La sortie à collecteur ouvert (borne 12) est toujours à la sortie Out
1. Si le commutateur SW1 est en position A, la sortie relais (bornes
21 à 23) fonctionne en même temps que Out 1. En position B, cette
sortie relais est séparée de Out 1 et fonctionne en relais défaut.
Les sorties Out 1 et Out 2 sont programmables indépendament
l'une de l'autre en fonction des paramètres H.4 et H.5. Par un
cablage externe et une programmation adéquate, il est ainsi
possible d'activer les entrées I1 à I3 par ces sorties relais. Il est, par
exemple, possible d'utiliser la détection seuil de fréquence d'un jeu
de paramètres pour en activer un autre (bouclage sortie / entrée).
Les codes utilisables pour les paramètres H.4 et H.5 sont indiqués
dans le tableau de la page suivante.
30
1 2 3 4
250 V AC / 0,2 A
30 V DC / 1,0 A
15 18
+
5.7 5.7 5.7 Signal Outputs Signal Outputs Signal Outputs
5.7 5.7 Signal Outputs Signal Outputs
SW1 en posit. A: Relais sortie progr. Out1 (A) (-> Par. H.4)
SW1 en posit. B: Relais Défaut
SW1 in posit. A: Progr. relay output Out1 (A) (-> par. H.4)
SW1 in posit. B: Fault Relay
4
21 22 23
Sortie collecteur ouvert programmable Out1 (-> Par. H.4)
Programmable Open Collector Output Out1 (-> par. H.4)
max.30 V / 30 mA
5.7.1 Programmable Outputs Out1 / Out2 5.7.1 5.7.1 5.7.1 5.7.1 Programmable Outputs Out1 / Out2 Programmable Outputs Out1 / Out2 Programmable Outputs Out1 / Out2 Programmable Outputs Out1 / Out2
The open-collector output (terminal 12) is always activated as
Out1. If the DIP-Switch SW1 is in position A the relay outputs
(terminal 21—23) are also switched by Out1. In position B the
output operates as fault relay.
The outputs Out1 and Out2 are programmable independent of
each other by means of the parameters H.4 and H.5. Through
external wiring the relay outputs can be used for the switching of
the inputs I1—I3. By corresponding programming it is possible to
switch to another parameter set e.g. in dependence on the frequency.
The possible parameter values for H.4 and H.5 are listed in the
table on the following page.
SW1
A
B
250 V AC / 0,2 A
30 V DC / 1,0 A
+15V
14
12
