Mode d'emploi
Système laser CO
2
5.8.2
Installation du le câble du scanner
•
Brancher d'abord le tube d'air d'irrigation (12) au raccord (3) de la pièce à main de scan.
Brancher l'autre extrémité du tube d'air d'irrigation au raccord de l'appareil de chirurgie au
•
laser (11).
Installer le câble du scanner.
•
— L'installation du câble du scanner a lieu le long du bras articulé à miroir.
— Sur les articulations du bras, laisser suffisamment de jeu pour le câble. C'est le seul
moyen de garantir le mouvement du bras sans entraves.

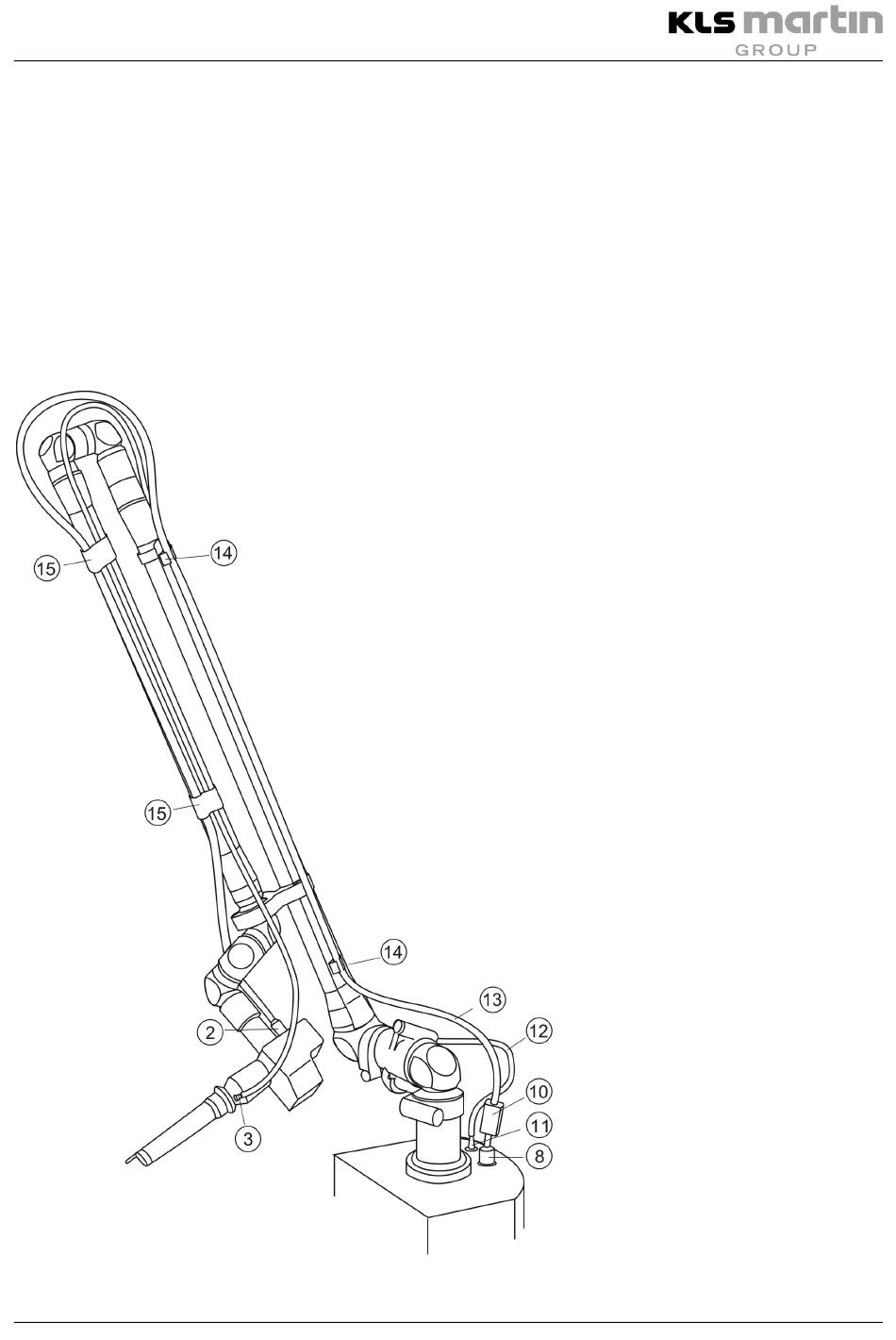

Fig. 5-9 :
Installation du le câble du scanner
V. 5.5
MCO 50 plus
2
Raccordement du câble du
scanner au scanner
3
Raccordement du tube d'air
d'irrigation à la pièce à main de
scan
8
Raccordement du câble du
scanner à l'appareil de chirurgie
au laser
10
Noyau de ferrite sur le câble du
scanner
11
Raccordement du tube d'air
d'irrigation à l'appareil de
chirurgie au laser
12
Tube d'air d'irrigation
13
Câble du scanner
14
Clip de fixation pour le câble du
scanner
15
Bande de fixation pour le câble
du scanner et le tube d'air de
lavage
41
