Mode d'emploi
Système laser CO
2
Serrer à fond prudemment dans le sens des aiguilles d'une montre. Ne pas coincer le
•
filetage.
— Environ 15 tours sont requis jusqu'à ce que le bras articulé à miroir se trouve
complètement dans le logement (8) de l'appareil de chirurgie au laser.
•
Raccorder ensuite le flexible en PVC à la sortie d'air pour le tube d'air d'irrigation (9)
derrière le bras articulé du laser.
Pousser la bague de protection (6) au maximum vers le bas.
•
Pour le démontage, effectuer les étapes dans l'ordre inverse.
•
Le bras une fois monté, celui-ci doit être protégé par serrage. Ceci empêche un détachement
involontaire du bras dans le filetage, ce qui pourrait causer une reproduction imprécise du
rayon.
À l'aide de la clé à six pans de 5 mm (3), pivoter le serrage (4) vers la droite.
•
— Le serrage (4) glisse sur le téton du bras articulé à miroir.
— Le bras articulé à miroir est protégé contre le dévissage.

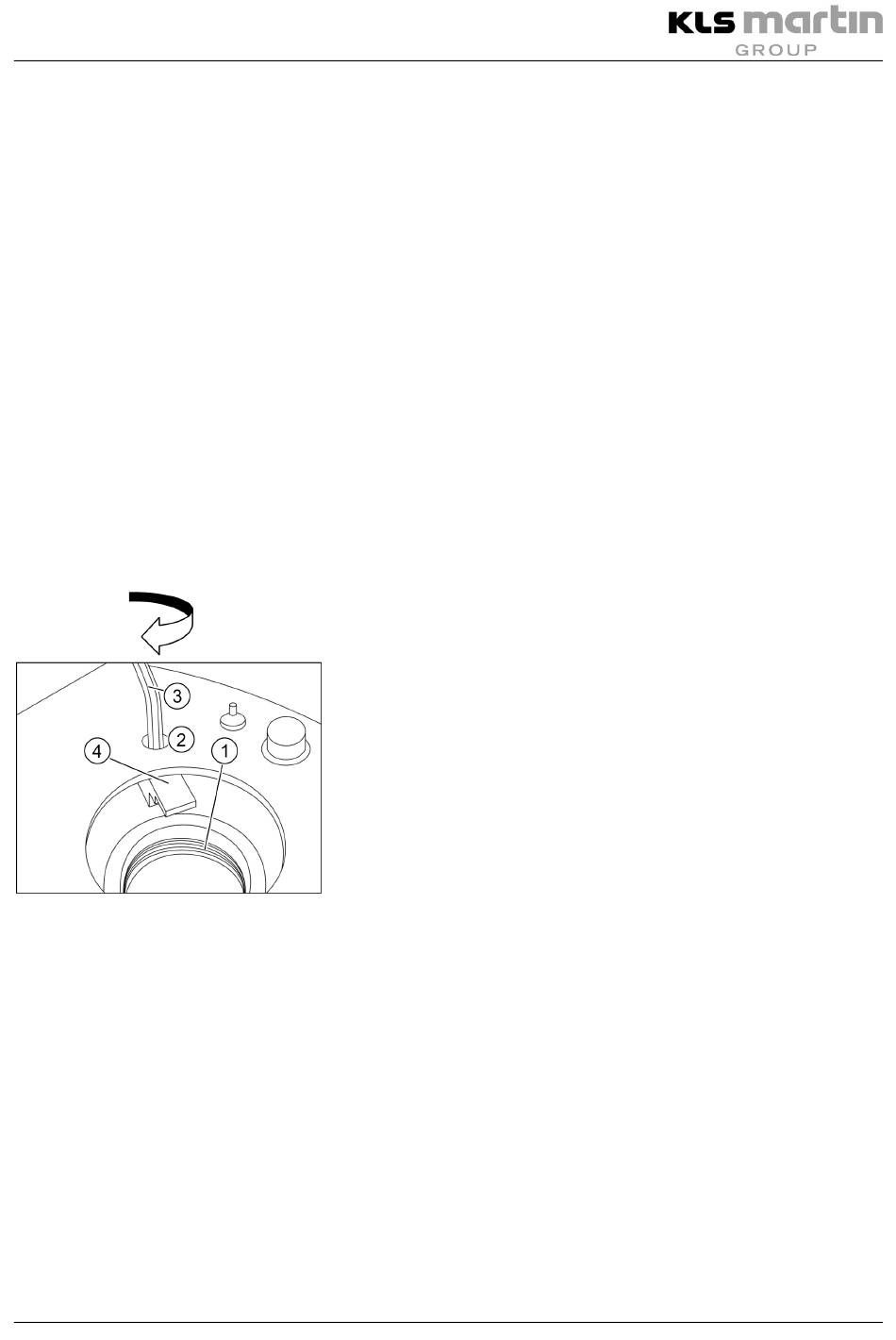

Fig. 5-5 :
Serrage pour le montage du bras articulé à miroir
(fermeture par pivotement vers la droite)
1 Filetage pour bras articulé à miroir (ici sans clapet)
2 Ouverture pour clé mâle coudée pour vis à 6 pans creux de 5 mm (couvercle de fermeture gris)
3 Clé à 6 pans de 5 mm
4 Serrage
Le montage une fois terminé, refermer l'ouverture de la clé mâle coudée pour vis à 6 pans
•
creux de 5 mm (2) avec le clapet gris.
V. 5.5
MCO 50 plus
37
