Mode d'emploi
Système laser CO
2
5.5.6
Suspension commutateur à pédale
5.5.7
Étrier de retenue de câble
L'étrier de retenue de câble (3, Fig. 5-1) empêche que le socle connecteur ne se desserre dans
la prise de raccordement au réseau ou qu'il ne soit retiré par mégarde. Il ne doit être utilisé
qu'avec le câble de réseau d'origine. Soulever l'étrier de retenue avant de brancher le socle
connecteur, enfoncer le connecteur et retourner l'étrier sur le socle connecteur.
5.5.8

Connecteur de raccordement Interlock

INDICATION
Ne pas brancher le connecteur Interlock dans la douille du commutateur à
pédale (6, Fig. 5-1) ! Si le connecteur Interlock est branché dans la douille du commutateur à
pédale, le fonctionnement est impossible :
Un message apparaît à l'écran.
Le laser ne peut pas passer en mode LASER READY et ne peut pas être activé.
Le connecteur Interlock est un connecteur rond à 3 pôles, qui se branche dans la prise de
raccordement (4, Fig. 5-1)) à l'arrière de l'appareil de chirurgie au laser.
INDICATION
Sans connecteur Interlock (fourni avec pontage), le MCO 50 plus ne peut pas être activé.
Lors de l'ouverture de la porte de la salle d'opération, le contact avec le connecteur Interlock
placé sur la porte est interrompu. L'appareil de chirurgie au laser MCO 50 plus interrompt alors
immédiatement l'émission laser et passe en mode STANDBY. Le message INTERLOCK ERROR
s'affiche à l'écran.
Éliminer le message INTERLOCK ERROR :
Fermer la porte de la salle d'opération
Appuyer sur la touche
Le traitement par faisceau laser peut être poursuivi.
Le contact de commutation pour le connecteur Interlock doit être effectué sans potentiel
(contact flottant). Ce contact doit se prêter à une sollicitation de courant continu
de 24 V / 0,1 A.
V. 5.5
MCO 50 plus

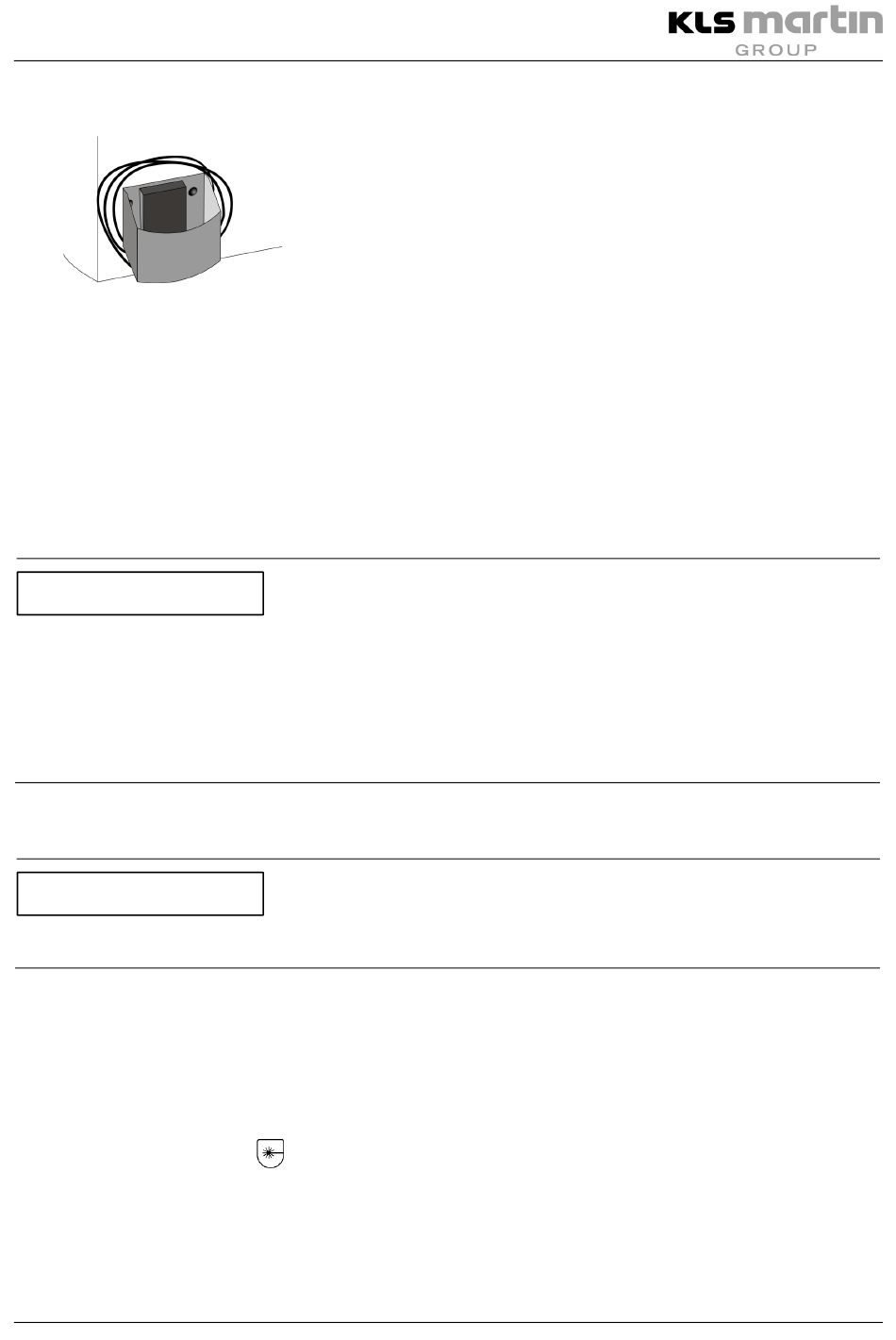

En cas de non-utilisation, le commutateur à pédale peut
être suspendu sur le côté de l'appareil de chirurgie au laser
sur les 2 éléments de fixation. 2 trous de positionnement
sont présents à cet effet dans le fond du boîtier de
protection. Le câble du commutation à pédale peut être
conservé en étant enroulé autour de la tôle du boîtier.
LASER READY, voir chapitre 6.5.1 "Clavier", page 51.
33
