6.10.2
Commande de ligne
Si le micromanipulateur MICRO POINT 2R est utilisé avec MICRO SWITCH, la sélection de la
ligne droite ou courbée ainsi que l'orientation de la ligne est exécutée par le
micromanipulateur.

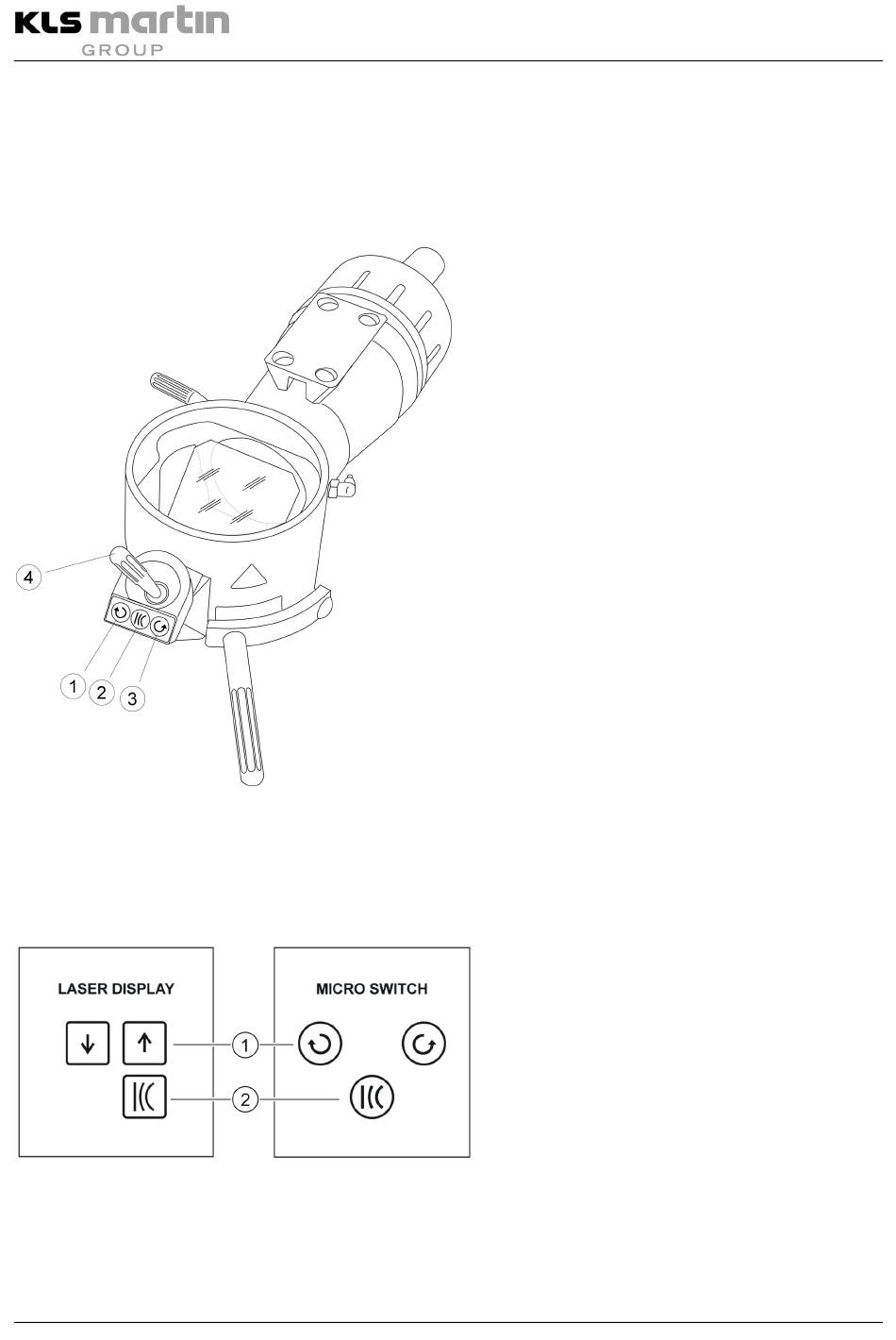

Fig. 6-13 :
Micromanipulateur MICRO POINT 2R
Rotation et sélection des lignes
76
Système laser CO
Touche rotation dans le sens des aiguilles
1
d'une montre
2
Touche sélection de la courbe de la ligne
3
Touche rotation dans le sens inverse des
aiguilles d'une montre
Manette de positionnement de la figure
4
scannée (ligne) Écran pour la rotation de la
figure (ligne)
1
Rotation de la ligne
Sélection de la ligne
2
Mode d'emploi
MCO 50 plus
2
V. 5.5
