6.10
MICRO POINT 2R avec MICRO SWITCH
6.10.1
Raccordement

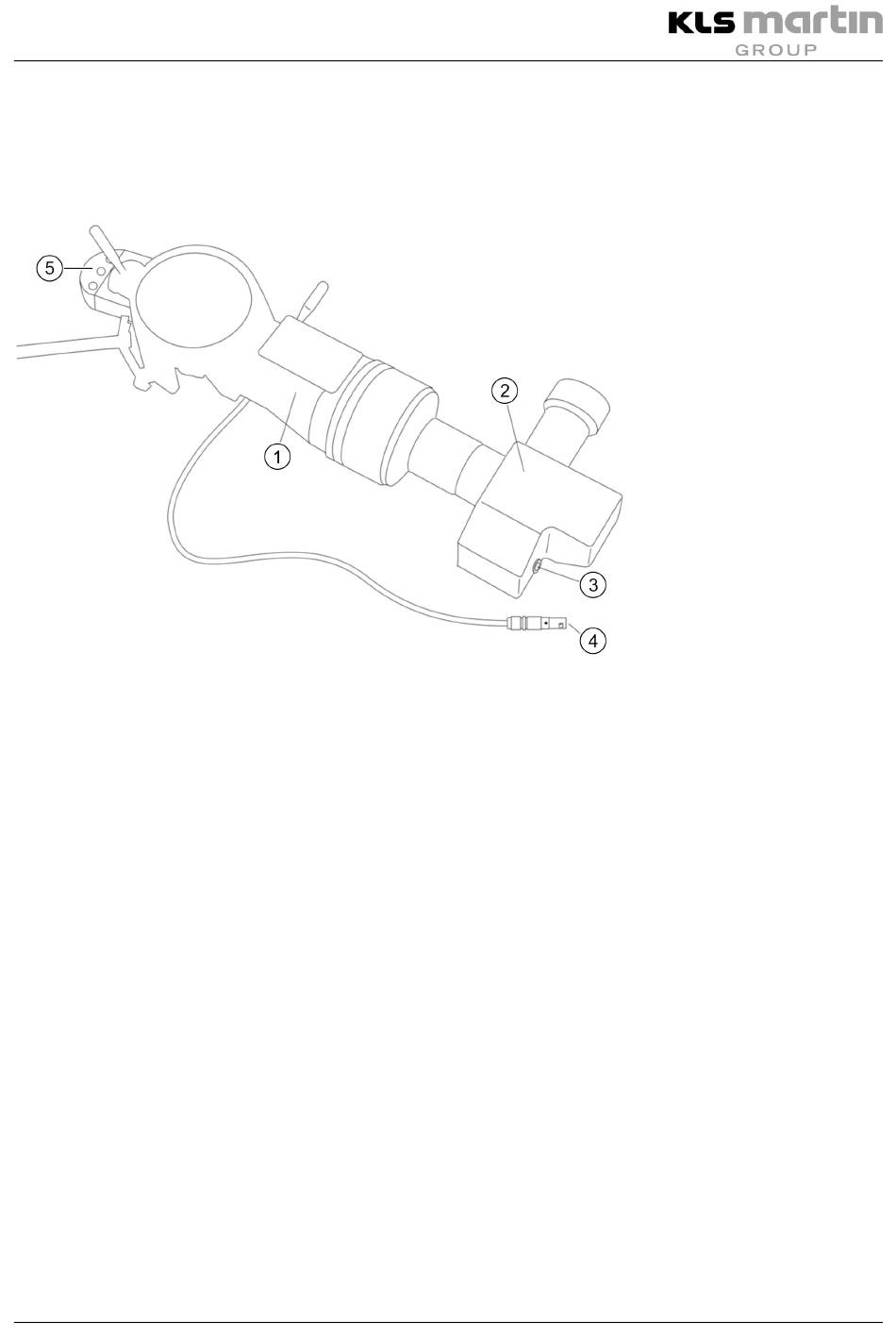

Fig. 6-12 :
Raccordement du micromanipulateur MICRO POINT 2R au boîtier du
scanner Soft Scan Plus R
1 MICRO POINT 2R
2 Soft Scan Plus R
3 Douille de commande pour connecteur
MICRO SWITCH
Relier le Soft Scan Plus R (2) avec le bras articulé, voir chapitre 5.8.1 "Monter le scanner
•
(scan normal)", page 40.
Brancher le câble du MICRO SWITCH (4) dans la douille de commande (3).
•
Le MICRO POINT 2R (1) est prêt à l'emploi.
•
La commande des fonctions du scan de ligne peut uniquement avoir lieu à partir de l'écran ou,
si le laser est sur LASER READY, directement à partir du MICRO SWITCH, ou
MICRO POINT 2R.
