F R A N Ç A I S

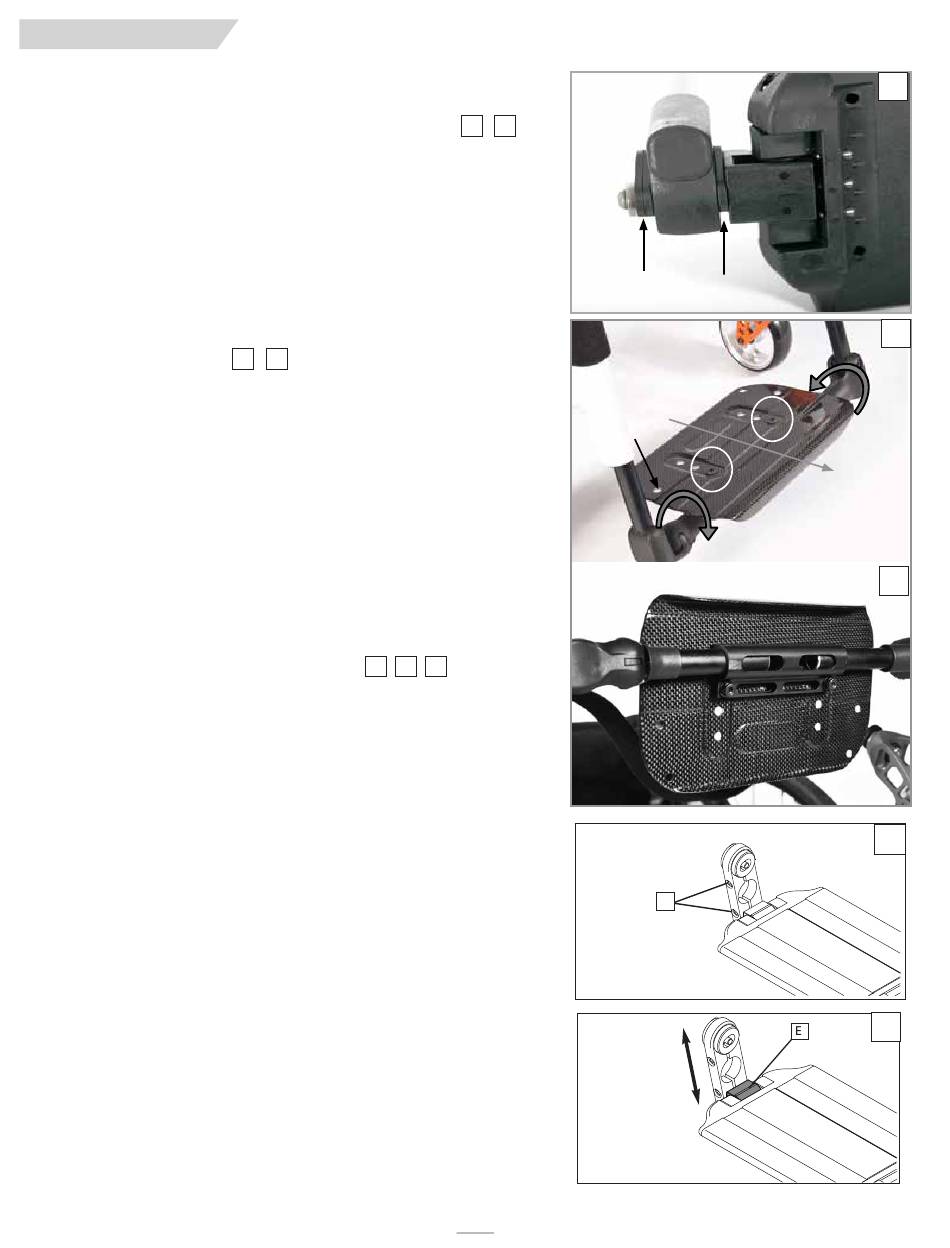

PALETTES DE REPOSE-PIEDS DE LA PLATE-FORME (suite)
3. Réglage de la largeur
a. Desserrez la vis (1), réglez la largeur désirée en positionnant 1, 2 ou 3
entretoises (2) depuis le côté extérieur vers l'intérieur et remontez ensuite les
vis, (Fig. 62 & 66).
b. Serrez la vis de réglage. Appliquez un couple de serrage de 5 Nm (44 po-lb).
Remarque: les composants élastiques de cette articulation se détendre, ce
qui donne un réglage de couple plus bas, puis initialement réglé.
K. REPOSE-PIEDS LÉGERS
1. Réglage de l'angle
a. Desserrez les vis (2) (Fig. 67).
b. Ajustez l'inclinaison souhaité puis resserrez les vis.
c. Les panneaux de protection latéraux peuvent être montés sur le repose-pied en
utilisant les trous de montage (3). Ceux-ci empêchent les pieds de glisser
accidentellement hors du repose-pieds.
2. Réglage de la largeur
a. Desserrez les vis (2) (Fig. 67).
b. Faites glisser les tubes à l'intérieur ou à l'extérieur des tubes situés dans le
collier (Fig. 68).
c. Assurez que le collier dispose de 25,4 mm (1 po) de longueur de serrage sur
chaque tube.
L. SYSTÈME DE REPOSE-PIEDS Z-FINITYMC
MISE EN GARDE – Le système de repose-pieds Z-FINITYMC est classé à 75 kg (165 lb)
La position des repose-pieds est essentielle pour maintenir le bon alignement du
corps, tout en offrant un soutien stable aux jambes et au torse. Assurez-vous que le
fournisseur de Sunrise a correctement réglé les repose-pieds ou les appui-jambes en
suivant les conseils de votre professionnel de soins de santé. La configuration
d'origine ne doit pas être modifiée sans consulter au préalable ce conseiller. Les
appui-jambes et les repose-pieds doivent être écartés en les faisant pivoter ou en les
retirant, afin de faciliter les transferts.
REMARQUE : il doit y avoir un espace libre d'au moins 51 mm (2 po) entre le sol et la
palette de repose-pieds pour empêcher de frapper des obstacles et risquer une chute
ou un basculement.
1. Positionnement du repose-pied et de la palette de repose-pieds à l'aide
de la pince rotative
a. Desserrez les deux vis de la pince rotative/d'angle (D).
b. Tournez le repose-pied/la palette de repose-pieds jusqu'à la position et
l'inclinaison désirées.
Serrez la quincaillerie du collier de serrage au couple de serrage approprié (NE
c.
PAS DÉPASSER un couple maximal de 120 po lb/13,3 Nm).
2. Positionnement des repose-pieds à l'aide des pièces d'écartement de la
palette de repose-pieds
a. Enlevez les pièces d'écartement de la palette de repose-pieds (E).
b. Faites glisser la palette de repose-pieds à la profondeur désirée.
c. Remplacez les pièces d'écartement de la palette de repose-pieds.
3. Ajustement de la hauteur (repose-pied à installation directe)
a. Ajustez la position d'installation de la palette de repose-pieds en enlevant la vis
à tête ronde du trou de réglage et en déplaçant l'assemblage à la position
désirée.
b. Serrez la quincaillerie au couple de serrage approprié (couple maximum de 120
po lb/13,56 Nm).
IX. RÉGLAGES ET SERVICES OFFERTS PAR LE FOURNISSEUR AGRÉÉ
67
68
69 70 71
62
66
1
3
27
2
3
2
2
D
66
67
68
69
70
245243 Rev. E
