F R A N Ç A I S
SYSTÈME DE REPOSE-PIEDS Z-FINITYMC (suite)

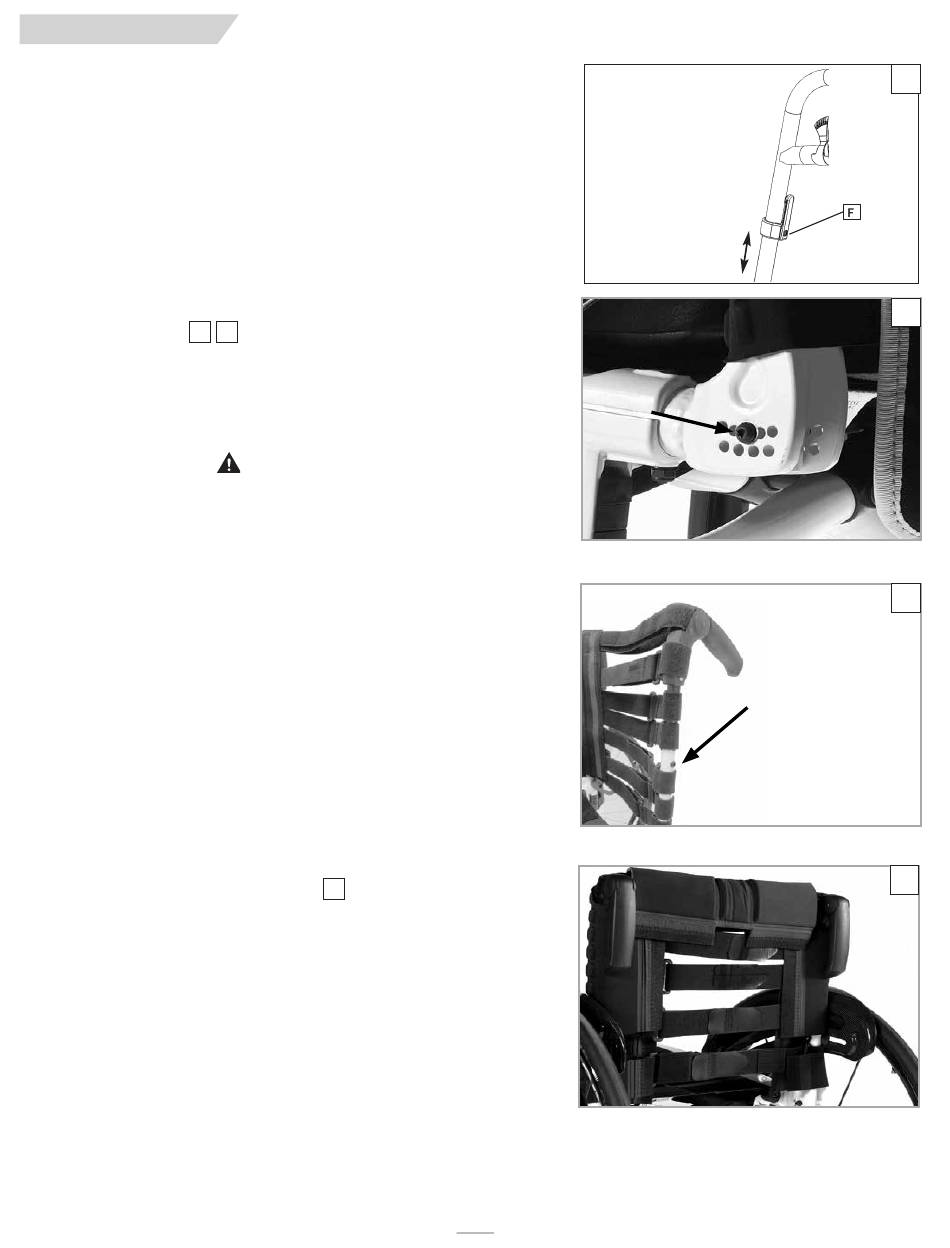

4. Ajustement de la hauteur (repose-pied à installation étendue)
Desserrez la vis de pression (F).
a.
Faites glisser le tube de rallonge du repose-pied vers le haut ou le bas à
b.
l'intérieur du tube de cadre, jusqu'à la hauteur souhaitée.
Serrez la vis de réglage. Appliquez un couple de serrage de 3 Nm (27 po-lb).
c.
Remarque: les composants élastiques de cette articulation se détendre, ce
qui donne un réglage de couple plus bas, puis initialement réglé.
M. DOSSIER
72 73
1. Réglage de l'angle d'inclinaison du dossier
Enlevez le boulon (1).
a.
Déplacez le dossier sur l'inclinaison souhaitée puis réinsérez le boulon..
b.
Serrez les vis à un couple de 44 po-lb (5 Nm).
c.
Assurez-vous que les deux côtés sont réglés sur la même inclinaison.
d.
Veuillez prendre en compte la modification du centre de gravité lors du réglage de
l'inclinaison du dossier. Plus vous changez l'inclinaison, plus votre fauteuil roulant
risque de basculer en arrière. Effectuez les ajustements progressivement et faites
vérifier la stabilité du fauteuil roulant par un observateur pour empêcher tout risque
de basculement. Nous recommandons de toujours utiliser des tubes anti-
basculement de pair avec ce type d'ajustement.
Déplacer le centre de gravité vers l'avant a pour effet de diminuer la force requise
pour tourner le fauteuil roulant. Plus l'essieu est situé vers l'arrière, plus le fauteuil
roulant est stable.
2. Réglage de la Hauteur
Le dossier peut être réglé sur diverses hauteurs, dans des étapes de 25,4 mm (1
po) (5 plages de réglage : 10 - 12 po, 12 - 14 po, 14 - 16 po,
16 - 18 po, et 18 - 19po).
Retirez les rembourrages latéraux du garnissage et si nécessaire la courroie du
a.
dossier qui recouvre les vis.
Retirez la vis (1) et réglez le dossier sur la hauteur souhaitée, puis resserrer les
b.
vis.
Assurez-vous que les deux côtés sont réglés sur la même hauteur.
c.
N. DOSSIER À TENSION RÉGLABLE
1. Installation du dossier à tension réglable
a. Serrez les courroies de manière appropriée au niveau de tension désiré.
Ne serrez pas trop les sangles car cela entraînerait une contrainte
excessive sur le cadre de la chaise.
b.
La différence de largeur entre le haut et le bas du dossier ne doit pas
dépasser +/- 13mm (+/- 0.5").
245243 Rev. E
IX. RÉGLAGES ET SERVICES OFFERTS PAR LE FOURNISSEUR AGRÉÉ
AVERTISSEMENT
