F R A N Ç A I S

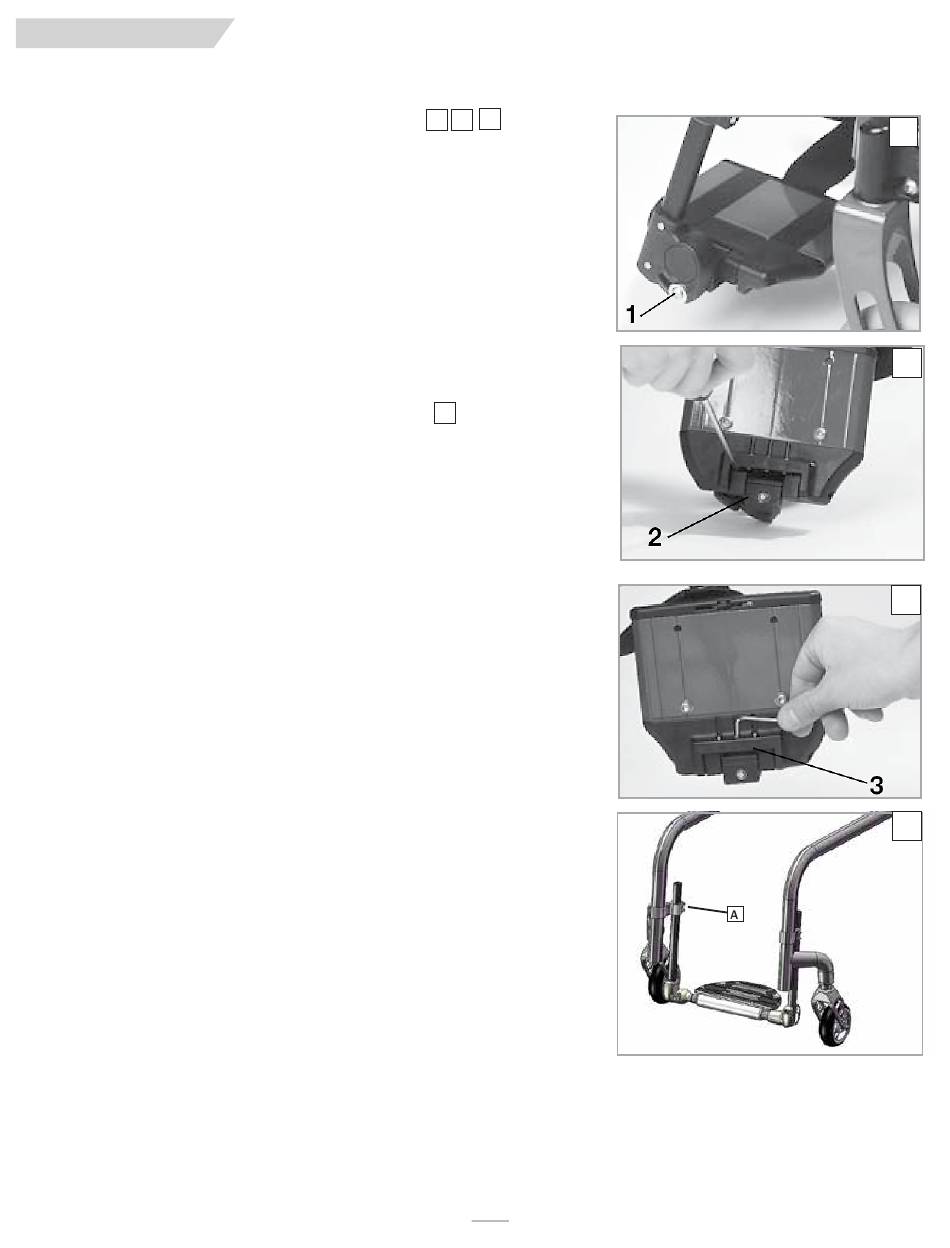

J. PALETTES DE REPOSE-PIEDS DE LA PLATE-FORME
L'appui-pieds peut également être incliné sur six angles différents par rapport à
une surface plane.
1. Réglage de l'angle
REMARQUE– Il est recommandé de maintenir une hauteur minimale de 5 cm (2 po)
entre le point du repose-pied le plus bas et le sol.
a. Serrez la vis (1) fermement sur le côté extérieur.
b. En retirant les attaches (2), la palette de repose-pieds peut être réglée sur
trois positions différentes à la fois vers l'avant et l'arrière.
c. Desserrez la vis de réglage (3) afin de changer la position horizontale de la
palette de repose-pieds. Pour ce faire, la palette de repose-pieds doit être
relevée.
d.
Serrez la vis de réglage. Appliquez un couple de serrage de 5 Nm (44 po-lb).
Remarque: Les composants élastiques de cette articulation se détendre, ce
qui donne un réglage de couple plus bas, puis initialement réglé.
2. Réglage d'une palette de repose-pieds montée en hauteur
REMARQUE– Il est recommandé de maintenir une hauteur minimale de 5 mm
(2 po) entre le point du repose-pied le plus bas et le sol.
a. Desserrez les boulons de serrage (A) à l'aide d'une clé hexagonale.
b. Faites glisser la rallonge du repose-pieds vers le haut ou le bas à l'intérieur du
tube de l'armature, jusqu'à la hauteur souhaitée.
c.
Resserrez les boulons de serrage.
245243 Rev. E
IX. RÉGLAGES ET SERVICES OFFERTS PAR LE FOURNISSEUR AGRÉÉ
62 63 64
65
26
62
63
64
65
