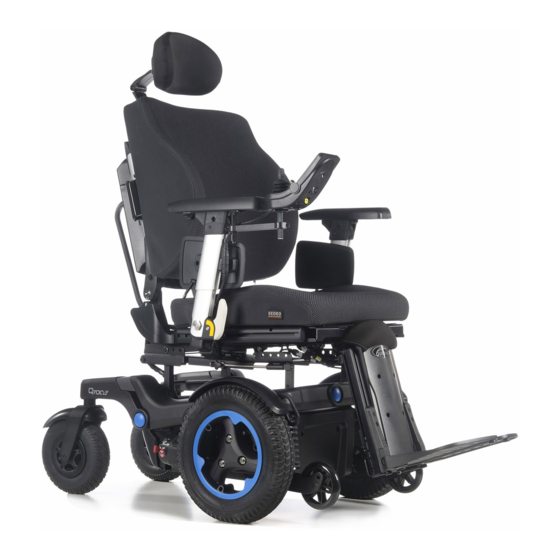

Quickie Q700 M/F/R

Q700 M HD

Q700-UP M

Q700-UP F

Powered Wheelchair

Fauteuil roulant électrique

Elektrische rolstoel

Directions for use

Manuel d'utilisation

Gebruikershandleiding

000690770.02

Sommaire des Matières pour Sunrise Medical Quickie Q700 R

Page 1 Powered Wheelchair Fauteuil roulant électrique Elektrische rolstoel Quickie Q700 M/F/R Directions for use Q700 M HD Manuel d’utilisation Q700-UP M Gebruikershandleiding Q700-UP F 000690770.02...
Page 2 Wheelchair Components We at SUNRISE MEDICAL have been awarded the ISO-13485 certificate, which affirms the quality of our products at every stage, from R & D to production. This product complies with the standards set forth in EU and UK regulations. Options or accessories shown are available at extra cost.
Page 3 1.0 User information  .............. 4 approved Sunrise Medical service agent. If you do not 1.1 This user manual  �� 4 know of an approved dealer in your area or have any other 1.2 For further information ...
Page 4 1.2 For further information Please contact your local, authorized Sunrise Medical dealer if you have any questions regarding the use, maintenance or safety of your wheelchair. In case there is no authorized dealer in your area or you have any questions, contact Sunrise Medical either in writing or by telephone.
Page 5 Member State in which the user and/or patient is established. B4Me special adaptations Sunrise Medical strongly recommends that in order to ensure that your B4Me product operates, and performs as intended by the manufacturer; all the user information supplied with your B4Me product is read and understood, before the product is first used.
Page 6 • The surface of the upholstery on the chair (Armrest and/or Calf Pad) may become hot or cold due to environmental conditions. This may cause burns, skin damage or allergic reactions to the skin. Fig. 2.10 Sunrise Medical GmbH Sunrise Medical GmbH Sunrise Medical GmbH 2020-10-20...
Page 7 2.3 Safety: Moving parts, (Fig.2.12) Fig. 2.11.1 MWD/MWD HD Sunrise Medical GmbH 2021-03-09 Kahlbachring 2-4 D-69254 Malsch / Germany 203204229996547 POWER WHEELCHAIR TYPE: Q700 M ISO 7176-19:2008 FIN-Nr: 7M20100330 DANGER! A wheelchair has moving and rotating parts. Contact with moving...
Page 8 2.5 Safety: Choking hazard 3.0 Intended use of the wheelchair General description DANGER! The Q700 range is an ultimate modular power wheelchair. A This mobility aid uses small parts which under certain distinctive feature is the advanced suspension system that circumstances may present a choking hazard to young allows you to have an excellent driving experience indoors as children.
Page 9 • Loss of extremity (leg amputation) capabilities and the safe use of the additionally attached • Extremity defect deformity components cannot be assessed by Sunrise Medical as a • Joint contractures/joint injuries manufacturer. We cannot accept any liability for any damage •...
Page 10 Basic Components (Fig.3.1). Fig. 3.1 Headrest Drive Wheel Joystick Rear Castor Arm Rest Motors Seat Cushion 10. Battery Box Leg Rest 11. Back Upholstery Front Castor Q700 M/M HD/F/R/UP-M/UP-F | Rev. J | English...
Page 11 3.2 Area of application: The user environment WARNING! This wheelchair has been designed to accommodate both • If you are under the influence of medicines that can have an indoor and outdoor use (EN12184 (2014) Class B). When effect on your ability to drive, you are not permitted to drive a driving the wheelchair outdoors, drive only on paved roads, wheelchair.
Page 12 4.0 Setting up the wheelchair 4.4 Centre of gravity Sunrise Medical wheelchairs can be adjusted according to DANGER! specific needs of the user. Adjusting the centre of gravity on a powered wheelchair is In this, we make a distinction between wheelchair settings and both physically demanding and safety critical.
Page 13 4.7 Lap strap / seating positioning belt Fig. 4.1 DANGER! / WARNING! • This product is only to be used to position a single person in a wheelchair. • Lap straps are not suitable for transit purposes, approved occupant restraint systems must be used. •...
Page 14 5.0 Using the wheelchair Checking free wheel lever • Ensure that the free wheel lever has been set to ‘drive’. (Chapter 5.8). DANGER! • Be aware that you may need to adjust the controller settings Checking seating of your system. •...
Page 15 5.2 Making a transfer 5.3 Driving the wheelchair Sunrise Medical recommend that you consult your healthcare WARNING professional for assistance in developing your personal front or side transfer technique to best suit your needs and avoid any • The user of the wheelchair is at all times completely personal injury.
Page 16 5.5 Braking & Emergency stop Road use Please show the utmost consideration for the other traffic There are three ways to stop your wheelchair: on the road. • Simplest and safest way to stop the wheelchair is to release the joystick. This will bring the chair to a halt in a controlled manner.
Page 17 5.6 Driving on a slope Gradients: ascents: Your wheelchair has been designed and tested to allow its use WARNING! on slopes or gradients of up to: • When going uphill, keep the chair moving. Q700 M: 6° (10.5%) in standard configuration. •...
Page 18 5.7 Obstacles & kerbs: Dismounting the kerb. DANGER! DANGER! Move the chair slowly and carefully in a forward direction until • Never descend a kerb backwards. both front wheels are on the edge of the kerb, again in a 90° •...
Page 19 5.8 Pushing the wheelchair The wheelchair can be moved by pushing. In order to do so, the motors must be disengaged using a freewheel lever. This feature was developed for the attendants of wheelchair users and also functions as an emergency freewheel lever. The freewheel lever has 2 positions 1.
Page 20 4.5kph/3mph when the seat is elevated, this feature is called C-Me. For guidance with user weight limits and recommended chair configuration when using C-Me, please refer to your Sunrise Medical authorized dealer. Note: User weight is restricted to a maximum of 136kg in combination with the C-Me option.
Page 21 Safety cut-outs • Return the batteries back to Sunrise Medical or directly to In the event of a short circuit there are several safety systems the battery manufacturer for recycling, when they no longer built into your wheelchair to safeguard your electrical circuits, hold charge.
Page 22 12 hours to fully charge the batteries again. mobility vehicle. • Only use an approved Sunrise Medical charger compatible DANGER! with the vehicle to be charged. • Make sure the cord is located so that it will not be stepped •...
Page 23 The majority of charger sizes are electrically double insulated the same. Sunrise Medical measure the range of their vehicles and no earth connection is required. Some larger sizes may be in a consistent and uniform manner, but variances still occur electrically earthed and this will be clearly stated on the label.
Page 24 6.5 Replacing batteries Fig. 6.2 The wheelchair uses two 12V non-spillable ‘dry’ gel batteries in series, these batteries are fully sealed and require no maintenance. Spill-proof sealed batteries, such as “gelled electrolyte,” should be installed on powered wheelchairs when used in a motor vehicle. Replacing and servicing batteries is to be done by qualified specialist.
Page 25 To disconnect the batteries on Front and Rear-wheel drive: Fig. 6.6 • Release the two handle screws under the mid of the seat frame, that connect the seat frame with the seat module interface (step 1) and release the lever (step 2) (Fig.6.6). •...
Page 26 7.0 Transportation Fig. 7.1 7.1 Transport of the wheelchair in a car Getting in and out of the vehicle DANGER! • Confirm that the vehicle is suitably equipped to transport a passenger in a wheelchair, and ensure the method of access/ egress is suitable for your wheelchair type.
Page 27 Fig. 7.4 DANGER! • The wheelchair can only be secured by using the tie-down points on the wheelchair’s frame (Fig. 7.5). • The tie-down points (2 in the front, 2 in the back) are indicated by the tie-down symbol (Fig. 7.4). Fit the front straps first, then the rear.
Page 28 7.2 Using the Dahl Docking Systems (Mark II (#501750) & Fig. 7.6 Variodock (#503600)) 7.2.1 Mid Wheel Drive, Front Wheel Drive and Rear Wheel Drive Bases with Sedeo Pro & UP. Excluding Q700 M HD. CAUTION! The installation should only be performed by a qualified technician.
Page 29 For Q700M Base (Dahl Docking Adaption Kit 503439) Mount the five screws (M8) the lock plate (A) and the spacers Fig. 7.9 (B) (on the underside of the chassis box), together with the stiffener plate (C), special nuts (D) and plastic spacers (E) (within the chassis box) (Fig.
Page 30 4. Mark where to cut the screws. (Fig. 7.12). Fig. 7.12 5. Remove the screws together with the spacer/spacers and Fig. 7.13 lockplate (Fig. 7.13). 6. Cut the screw where the mark is (Fig. 7.14). Fig. 7.14 It is very important that the fitter checks that the length of the bolts are correct.
Page 31 8. Attach the five screws together with the spacer/spacers, lock Fig. 7.16 plate and stiffener plate (Tightening torque: 16-18 Nm/13.3 lb.ft). Then add plastic spacers (D) to prevent the batteries from coming into contact with the nuts (Fig. 7.16). Please refer to Section 6.6 of this manual for reverse the procedure to replace batteries.
Page 32 Sticker identifying wheelchairs with Dahl Docking locking plate Fig. 7.20 installed (Fig. 7.20) Millimeter The value noted on the sticker expresses the wheelchair’s ground clearance (minus 1-2 mm). For the power height adjustable VarioDock™ this is the height that the display must be set to. For the Docking Station MK II MK ll this is the final height that the docking unit must be installed &...
Page 33 The Dahl VarioDock™ (1.) is designed to retain manual and Securing the wheelchair in the docking station: electric wheelchairs, as well as Dahl’s seat bases in the Make sure that the leg rests are not colliding with the ramp or vehicle’s floor.
Page 34 (meeting the system wherever possible. Sunrise Medical recognizes that it is requirements specified in ISO 7176-19:2008). not always practical for the user to be transferred and in these •...
Page 35 7.4 Special transport requirements Passenger with a user weight < 22 kg. When the user being transported is a child, less than 22 kg Using your wheelchair on the train. mass and the vehicle involved has less than eight (8) seated Before you travel, please contact the train operator.
Page 36 B. Remove the leg rests (& Seating system). consulting Sunrise Medical. C. Remove the armrests (& Seating system). • The wheelchair should be inspected by a Sunrise Medical D. Fold down the backrest (& Seating system). authorised dealer/service agent, before reuse following involvement in any type of vehicle collision.
Page 37 Sunrise Medical Service Centre. • Push the joystick slowly forwards until you hear the parking The contact details of your local Sunrise medical service centre brakes operate. can be found on the inside front cover of this booklet.
Page 38 • A complete inspection, safety check and service should be • Switch on the hand control – Do the lights flash? This made by a Sunrise Medical authorised dealer at least once signifies that there is a fault in the electronic system. Refer per year.
Page 39 8.2 Tyre maintenance and pressures 8.2.3 Drive wheel tyre repair To remove the wheel/tyre: 8.2.1 Tyre pressure Please see below and next page for photographs. • Remove the colour ring. CAUTION! • Use a 16 mm AF lug nut to loosen the 3-Socket studs, (Fig. If pneumatic tyres are fitted to your wheelchair it is important 8.2).
Page 40 Fig. 8.2 Fig. 8.3 Fig. 8.4 Fig. 8.5 Fig. 8.7 Fig. 8.6 Fig. 8.8 Fig. 8.9 Fig. 8.10 Q700 M/M HD/F/R/UP-M/UP-F | Rev. J | English...
Page 41 IMPORTANT: 8.2.4 Removing the castor wheels (M base) (Fig.8.11). • Use a 17.0 mm spanner/socket to undo the axle bolt. Check all parts, including wheels and studs and mounting faces • Remove the nyloc nut. of hub and wheels, for dirt, rust or damage. Use a wire brush to remove dirt and rust, replace any damaged parts.
Page 42 Daily check routine as described in chapter 5.1 Weekly check routine as described in chapter 8.1 Clean wheelchair upholstery & Seating system Complete inspection, safety check and service should be made by a Sunrise Medical authorised dealer. 8.3 Wheels & tyres maintenance To ensure that your wheelchair functions properly, it is essential that the tires are kept at the correct pressure.
Page 43 Cleaning controls: & Controller CAUTION! • We recommend the use of Sunrise Medical authorized spare Should the control of your wheelchair become soiled or dirty, parts only. it can be wiped with a damp cloth with a dilute disinfectant •...
Page 44 9.0 Disposal The symbols below mean that in accordance with local laws and regulations your product should be disposed of separately from household waste. When this product reaches the end of its life, take it to the local collection point designated by local authorities. The separate collection and recycling of your product at the time of disposal will help conserve natural resources and ensure that it is recycled in a manner that protects the environment.
Page 45 10.0 Trouble shooting If the wheelchair is not working as it should, check the following points. • Check whether the batteries are charged. • Turn the wheelchair off and then back on again. • Check whether the battery plugs are all securely in place. •...
Page 46 Model Q700 series Type / configuration Q700 M Mid wheel drive Maximum user weight 160 kg 353 lbs. EN12184 class: Imperial system values & Metric system values alternative Description Minimum Maximum Minimum Maximum Total length (including legrests) Mid wheel drive Q700 M Sedeo Pro Advanced Central footplate 1070 mm...
Page 47 Model Q700 series Type / configuration Q700 M HD Mid wheel drive Maximum user weight 250 kg 551 lbs. EN12184 class: Imperial system values & Metric system values alternative Description Minimum Maximum Minimum Maximum Total length (including legrests) Mid wheel drive Q700 M HD Central footplate 1070 mm...
Page 48 Model Q700 series Type / configuration Q700 F Front wheel drive Maximum user weight 160 kg 353 lbs. EN12184 class: Metric system values Imperial system values & alternative Description Minimum Maximum Minimum Maximum Total length (including legrests) Front wheel drive Q700 F Sedeo Pro Advanced Central footplate 1280 mm 1340 mm...
Page 49 Model Q700 series Type / configuration Q700 R Rear wheel drive Maximum user weight 160 kg 353 lbs. EN12184 class: Metric system values Imperial system values & alternative Description Minimum Maximum Minimum Maximum Total length (including legrests) Rear wheel drive Q700 R Sedeo Pro Swingaway hangers 1100 mm 1180 mm...
Page 50 Model Q700 series Type / configuration Q700-UP M Mid wheel drive Maximum user weight 120 kg 265 lbs. EN12184 class: Metric system values Imperial system values & alternative Description Minimum Maximum Minimum Maximum Total length (including legrests) Mid wheel drive - Central footplate Q700-UP M 1070 mm 1130 mm...
Page 51 Model Q700 series Type / configuration Q700-UP F Front wheel drive Maximum user weight 120 kg 265 lbs. EN12184 class: Metric system values Imperial system values & alternative Description Minimum Maximum Minimum Maximum Total length (including legrests) Front wheel drive - Central footplate Q700-UP F 1270 mm 1320 mm...
Page 52 * Means the Sunrise Medical facility from which the product was purchased. Additional Notes For Australia Only: For goods provided by Sunrise medical Pty Ltd in Australia, our goods come with a guarantee by Sunrise Medical that cannot be excluded under Australian Consumer Law.
Page 53 13.0 Nameplate Sunrise Medical GmbH 2021-03-09 Kahlbachring 2-4 D-69254 Malsch / Germany 203204229996547 POWER WHEELCHAIR TYPE: FIN-Nr: 7M20100330 Q700 M ISO 7176-19:2008 160 kg 350 kg 6 km/h max 6° 60kg/290kg/60kg Sunrise Medical Limited Thorns Road, Brierley Hill West Midlands, DY5 2LD...
Page 54 à la sécurité de votre fauteuil roulant, contactez votre 1.0 Informations utilisateur  ..........55 revendeur agréé Sunrise Medical. Si vous ne connaissez 1.1 À propos du présent manuel d'utilisation  �� 55 aucun revendeur dans votre région ou si vous avez 1.2 Informations complémentaires ...
Page 55 1.0 Informations utilisateur Nous vous remercions d’avoir choisi un fauteuil roulant Sunrise Medical. Sunrise Medical proposent des produits de mobilité de qualité conçus pour renforcer votre indépendance et faciliter la réalisation de vos activités quotidiennes. Dans le cadre d'une initiative d'amélioration continue de produit, Sunrise Medical se réserve le droit de modifier les spécifications et le modèle sans...
Page 56 AVERTISSEMENT ! Risque potentiel de blessures Risque potentiel d'endommagement du matériel ATTENTION ! En sa qualité de fabricant, SUNRISE MEDICAL, déclare que ce fauteuil est conforme au règlement relatif aux dispositifs médicaux (2017/745). REMARQUE : Conseil d'utilisation générale.
Page 57 • La surface du rembourrage du fauteuil (accoudoir et/ou appui-mollet) peut devenir chaude ou froide selon les conditions ambiantes. Elle risque ainsi de provoquer des brûlures, des lésions cutanées ou des réactions allergiques cutanées. Fig. 2.10 Sunrise Medical GmbH Sunrise Medical GmbH Sunrise Medical GmbH 2020-10-20 2021-03-09...
Page 58 2.3 Sécurité : Organes mobiles (Fig. 2.12) Fig. 2.11.1 MWD/MWD HD Sunrise Medical GmbH 2021-03-09 Kahlbachring 2-4 D-69254 Malsch / Germany 203204229996547 POWER WHEELCHAIR TYPE: Q700 M ISO 7176-19:2008 FIN-Nr: 7M20100330 DANGER ! Le fauteuil roulant possède des pièces mobiles et rotatives. Tout...
Page 59 2.5 Sécurité : Risque d'étouffement 3.0 Usage prévu du fauteuil roulant Description générale DANGER ! Le fauteuil Q700 est un modèle électrique modulaire. Il se Ce fauteuil est composé de petites pièces qui, dans certaines distingue par son système de suspension évolué qui permet conditions, peuvent présenter un risque d'étouffement pour des conditions de déplacement optimales à...
Page 60 être évaluées par le fabricant, • Des maladies, telles qu'une insuffisance cardiaque et Sunrise Medical. Nous déclinons toute responsabilité pour circulatoire, trouble de l'équilibre ou cachexie, et pour les tout dommage découlant d'une telle situation.
Page 61 Composants (Fig. 3.1). Fig. 3.1 Appui-tête Roue motrice Manipulateur Roue arrière Accoudoir Moteurs Coussin d’assise 10. Compartiment à batteries Repose-jambe 11. Toile du dossier Roue avant Q700 M/M HD/F/R/UP-M/UP-F | Rev. J | Français...
Page 62 3.2 Champ d'application : Environnement de AVERTISSEMENT ! l'utilisateur • Si vous êtes sous l'influence de médicaments susceptibles Ce fauteuil roulant est prévu pour un usage à l'intérieur et à d'entraver votre capacité de conduite, vous n'êtes pas l'extérieur (EN12184 (2014) classe B). Lorsque vous utilisez autorisé...
Page 63 électrique est à la fois physiquement exigeant et essentiel pour configuration du fauteuil et les options de réglage d'assise. Les la sécurité. Sunrise Medical recommande de confier ce réglage à réglages sont effectués une seule fois, lorsque le fauteuil est un service après-vente/revendeur agréé.
Page 64 4.7 Ceinture de bassin / ceinture de positionnement Fig. 4.1 DANGER/AVERTISSEMENT ! • Ce produit doit servir exclusivement à positionner une seule personne dans un fauteuil roulant. • Les ceintures de bassin ne conviennent pas pour le transport ; un système de retenue homologué...
Page 65 5.0 Utilisation du fauteuil roulant Vérification du levier de débrayage • Vérifiez que le levier de débrayage est en position ‘Conduite’. (Chapitre 5.8). DANGER ! • Les paramètres du boîtier de commande devront Vérification de l'assise éventuellement être ajustés. • Vérifiez que tous les coussins sont en place. •...
Page 66 5.2 Monter et descendre du fauteuil 5.3 Conduite du fauteuil roulant Sunrise Medical vous recommande de consulter un spécialiste AVERTISSEMENT qui vous aidera à développer une technique personnelle pour monter et descendre d’un fauteuil roulant, frontalement ou • Il incombe à l'utilisateur du fauteuil roulant de respecter les latéralement.
Page 67 5.5 Freinage et arrêt d'urgence Utilisation sur la route Soyez très attentif à la circulation sur la route. Il existe trois possibilités pour arrêter votre fauteuil roulant. • Le moyen le plus sûr et le plus simple d’arrêter votre fauteuil est de lâcher le joystick. Cela arrêtera le fauteuil de DANGER ! façon contrôlée.
