Informations destinées aux installateurs
Pompe de circulation :
correspondre à l'indice (IEE) Indice d'Efficacité Energétique.
jointe en série avec les versions VarioWIN UAM et UAML
Pompe de chauffage externe:
pompe de circulation hautement efficace
Type: HEP 15–4.0 E ; EEI ≤ 20
Dimension de montage: 130 mm
H
(m )
6
5
4
3
4m
3m
2
2m
1
1m
mi n
0
0
0,4
0,8
1,2
1,6

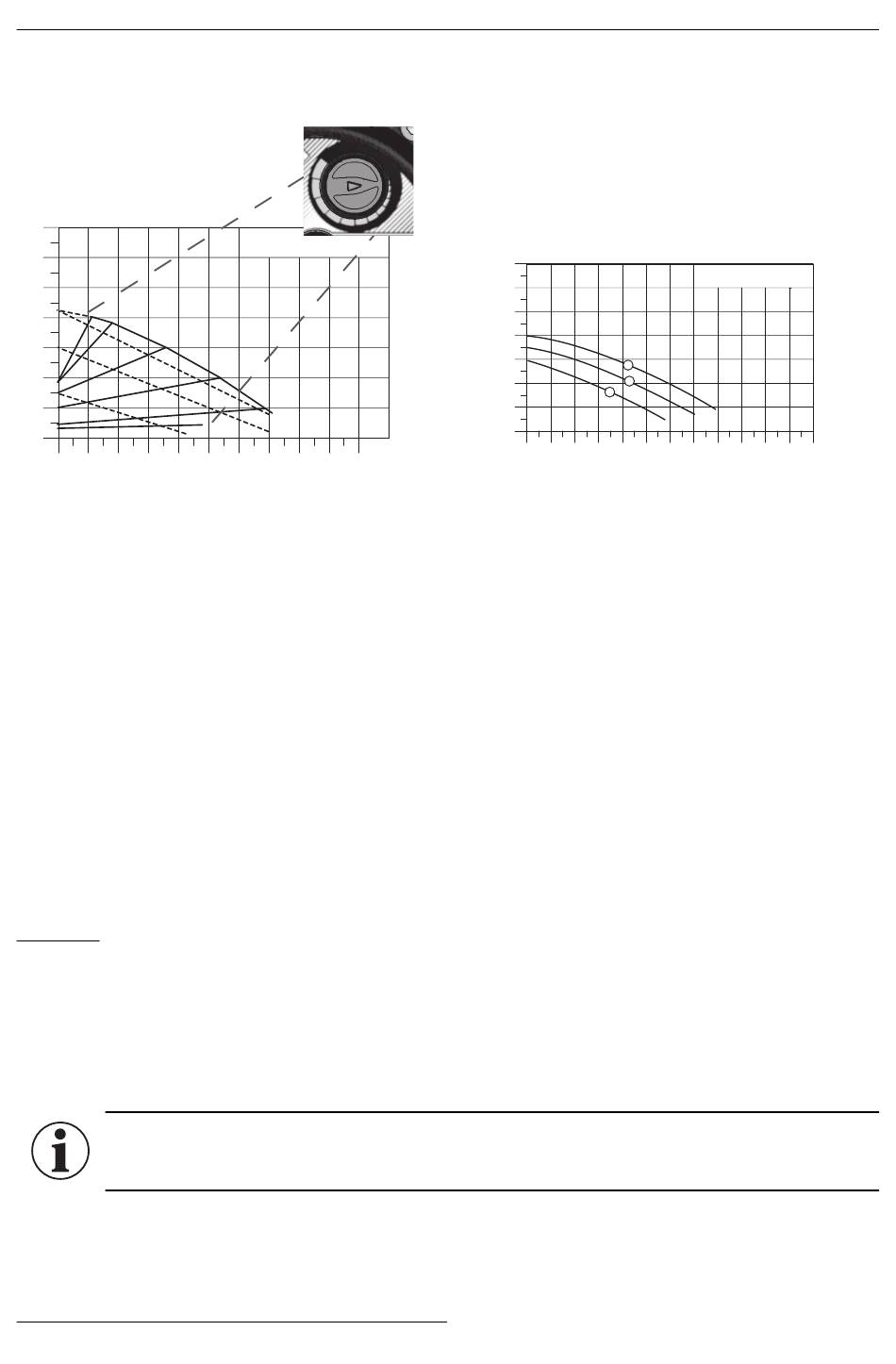

Diagramm 1 Courbe de chauffe de la pompe HEP 15–4.0 E
Comme l'axe de la pompe de circulation est lubrifié à l'eau, la pompe ne doit jamais être mise en marche sans eau.
2.2.3 Circuits de chauffage
Dans l'objectif de protéger la chaudière VarioWIN, il est nécessaire de toujours prévoir une vanne mélangeuse mo-
torisée pour chaque circuit de chauffage. Pour les circuits de chauffage par le sol, un thermostat de contrôle à
applique (FK-001) doit être mis en place. Au besoin, il est possible d'intégrer à la chaudière les appareillages hydrau-
liques pour 1 circuit de chauffage mélangé (modèle UAM ou UAML).
2.2.4 Eau sanitaire (chauffe-eau)
En cas de chargement d'un chauffe-eau par la chaudière VarioWIN, il convient de monter un clapet de retenue dans
le circuit de retour du chauffage. Un clapet de retenue est installé en série dans le cas du modèle VarioWIN UAML.
2.2.5 Température de retour
Grâce à la vanne de retour intégrée de série, la chaudière VarioWIN peut fonctionner jusqu'à une température de retour
d'au moins 20 °C. Une vanne de retour externe n'est donc pas nécessaire.
Exception : les installations avec accumulateur de chaleur ; dans ces installations, l'accumulateur de chaleur est
chargé directement par la chaudière VarioWIN.
2.2.6 Réservoir tampon
En principe, une chaudière à pellets ne requiert pas de réservoir tampon. Ceci suppose une consommation minimale
de chaleur, par ex. un circuit de prélèvement ne pouvant pas être fermé, et signifie donc qu'il ne faut pas monter de
vannes thermostatiques sur tous les radiateurs.
Information !
En cas d'utilisation d'un accumulateur de chaleur (réserve tampon), la chaudière VarioWIN doit être
équipée d'un renforcement du retour.
Exceptions:
Il convient de commander un réservoir de compensation de charge LAB (VARIO 055W) lors de la commande d'une
chaudière lorsque les besoins calorifiques totaux du bien-fonds selon les calculs de la norme EN 12831 sont inférieurs
à 50% de la puissance nominale de la chaudière, et qu'aucun autre réservoir tampon n'est monté.
Avantages d'un réservoir de compensation de charge LAB: aucun autre composant de régulation n'est nécessaire !
Directive Européenne, à partir de 2013 toutes les pompes à rotor noyé doivent
HEP...-4.0-E
2,0
2,4
2,8
3,2
3,6
4,0
Pompe de chargement d'eau chaude:
Type: HUP 15–4.0 U
Dimension de montage: 130 mm
H
7
(m )
6
5
4
3
2
1
Q (m
0
0
Diagramm 2 Courbe de chauffe de la pompe HUP 15–4.0 U
8
HUP...-4.0 U
3
2
1
1
2
3
4
Q (m
3
/ h)
5
6
