2. Informations destinées aux installateurs

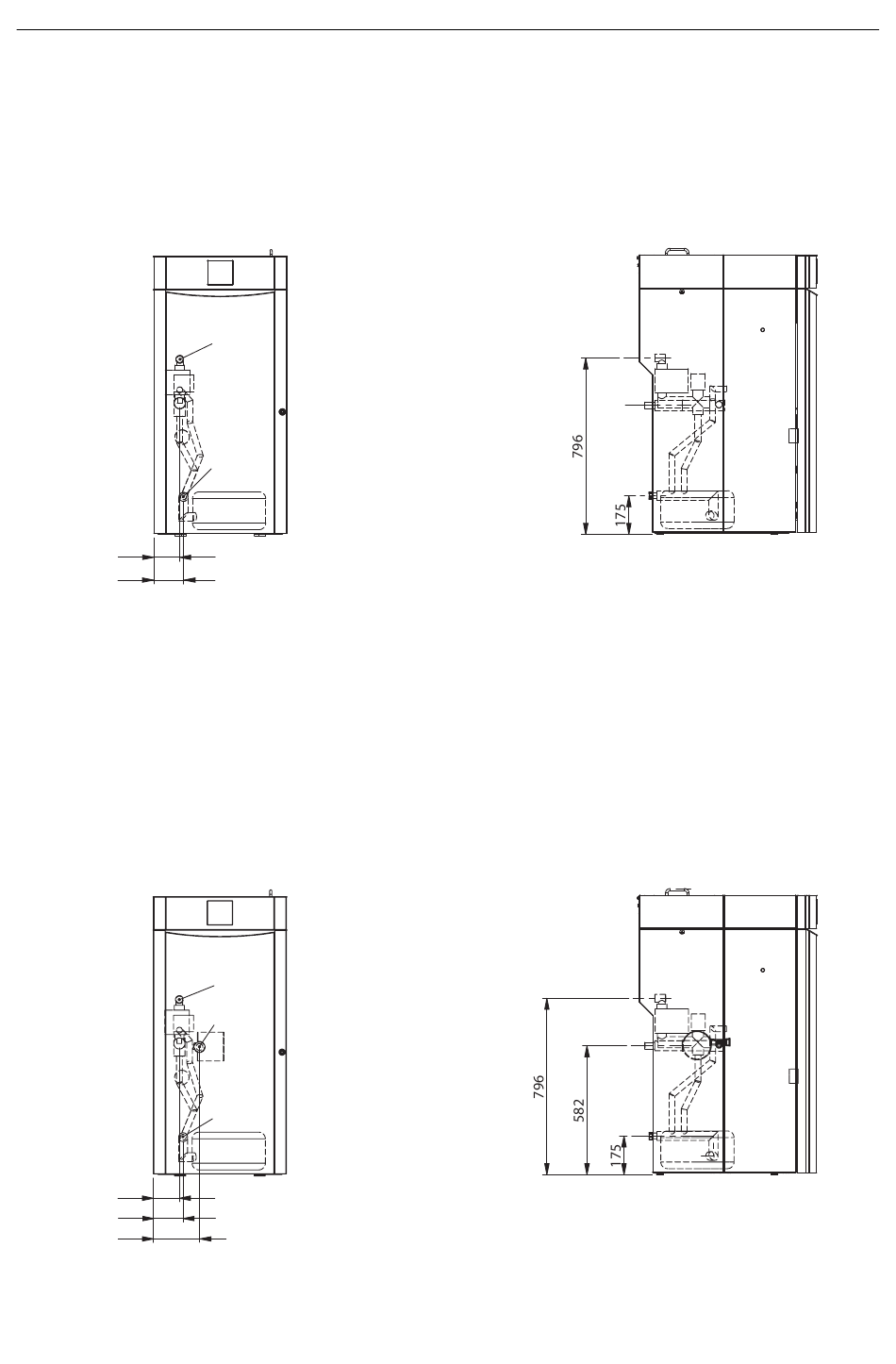

2.7.3 VarioWIN – UAM
avec pompe de circulation à économie d'énergie, vase d'expansion 12 l, vanne mélangeuse motorisée et soupape de
sécurité, manomètre
Toutes les cotes en mm:
Vue de face
117
134
fig. 10 VarioWIN UAM
2.7.4 VarioWIN – UAML
avec pompe de circulation à économie d'énergie, pompe de charge du chauffe-eau à clapet de retenue, vase
d'expansion 12 l, vanne mélangeuse motorisée et soupape de sécurité, manomètre et clapet de retenue joint pour
circuit de chauffage.
Toutes les cotes en mm:
Vue de face
117
134
207
fig. 11 VarioWIN UAML
HV
HR
HV
BV
HR/BR
Vue latérale
HV
HR
HV.......départ chauffage (tube de 3/4")
HR.......retour chauffage (tube de 3/4")
Vue latérale
HR/BR
HV ........ départ chaudière (manchon de 3/4")
HR ....... retour chaudière (tube de 3/4")
BV ........ départ chauffe-eau (tube de 3/4")
BR........ retour chauffe-eau (tube de 3/4")
17
HV
BV
