1.1 Description générale
μC 2 SE est un nouveau contrôle électronique compact CAREL, des dimensions d'un thermostat
normal, permettant la gestion complète de chiller et pompes à chaleur: il off re la possibilité de
gérer des unités air-air, air-eau, eau-eau et à condensation.
1.1.1 Fonctions principales
• contrôle de la température de l'eau en entrée et sortie évaporateur;
• gestion du dégivrage par temps et/ou en température ou pression;
• contrôle de la vitesse des ventilateurs;
• gestion complète des alarmes;
• connectable à ligne série pour supervision/téléassistance;
• suppression du tampon.
- Fonction Driver
• gestion du détendeur électronique.
1.1.2 Dispositifs contrôlés
• compresseur;
• ventilateurs de condensation;
• vanne d'inversion de cycle;
• pompes de circulation eau pour évaporateur et/ou condenseur, et ventilateur de souffl age
(air-air); résistances antigel;
• dispositif de signalisation d'alarme.
1.1.3 Programmation
CAREL off re la possibilité de confi gurer tous les paramètres de la machine, non seulement en
utilisant le clavier situé sur le devant, mais aussi par:
• clé hardware;
• ligné série.

1.2 Interface utilisateur

1.2.1 Affi cheur
L'affi cheur se compose de 3 chiff res avec l'affi chage du point décimal entre -99.9 e 99.9.
En dehors de cette plage de mesure, la valeur est automatiquement affi chée sans décimale (bien
qu'en son sein, la machine fonctionne toujours en considérant la partie décimale).
En fonctionnement normal, la valeur sur l'affi cheur correspond à la température lue par la sonde
B1, c'est-à-dire la température de l'eau en entrée évaporateur (sur les refroidisseurs d'eau) ou la
température air ambiant dans les unités à expansion directe.

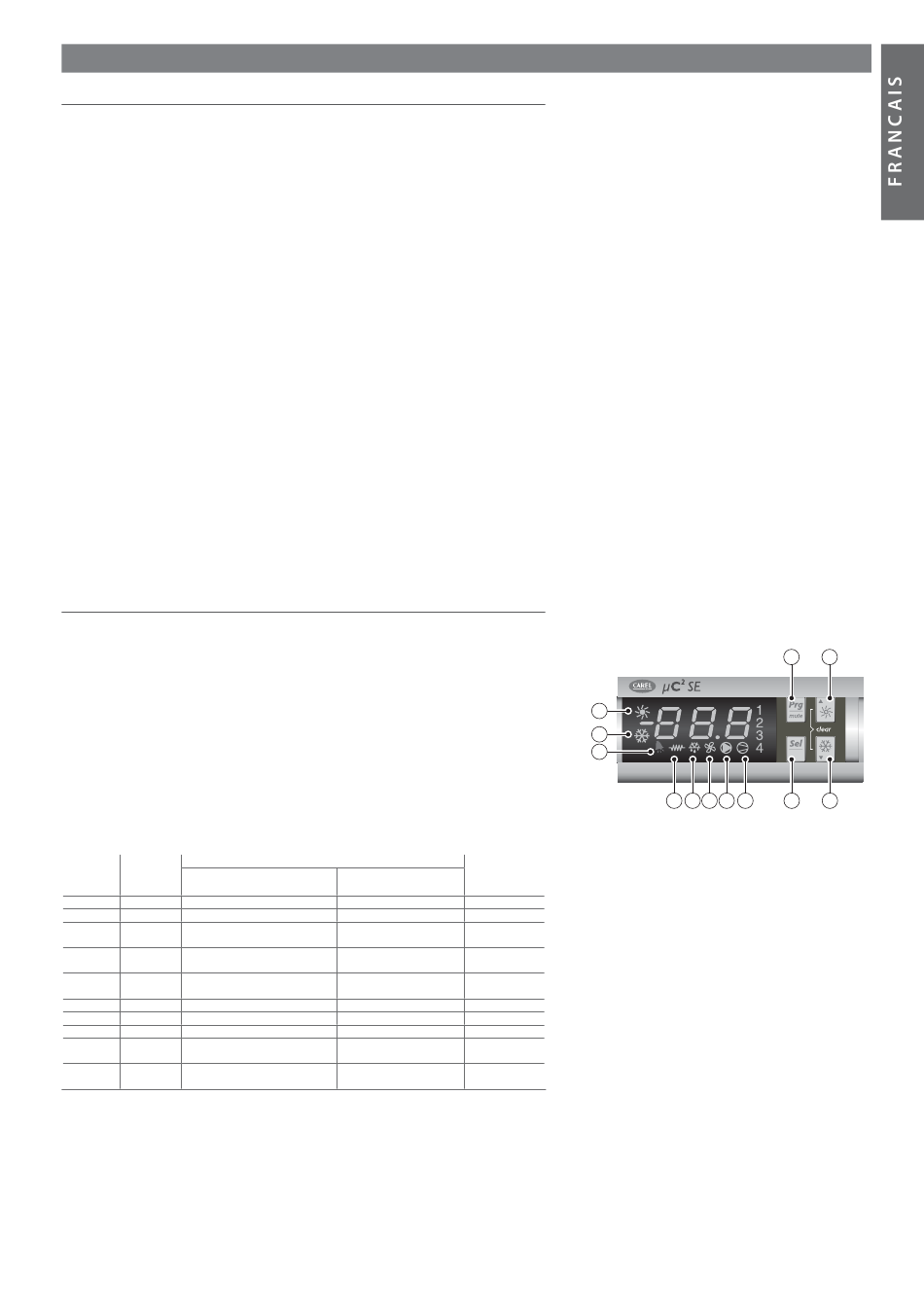

Ci-dessous, la Fig. 1.a, pour la version à panneau, indique les symboles présents sur l'affi cheur et
sur le clavier ainsi que leur signifi cation.
1.2.2 Symboles Affi cheur
Affi cheur à 3 chiff res de couleur verte (plus signe et point décimal), symboles de couleur ambrée
avec symbole d'alarme de couleur rouge.
symbole couleur signifi cation
avec LED allumée
1; 2 ambre compresseur 1 et/ou 2 allumé
3; 4 ambre compresseur 1 et/ou 4 allumé
A ambre au moins un compresseur
allumé
B ambre pompe/ventilateur air souffl age
allumée/allumé
C ambre ventilateur de condensation en
fonctionnement
D ambre dégivrage en fonctionnement
E ambre résistance activée
F Rouge alarme activée
G ambre mode pompe à chaleur (P6=0)
H ambre mode chiller (P6=0)
