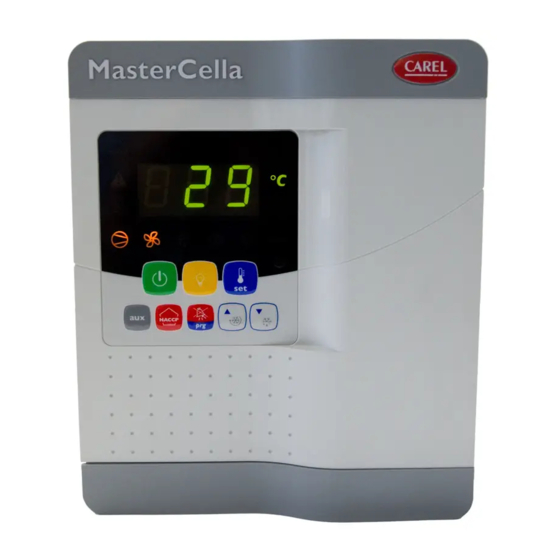

Sommaire des Matières pour Carel MasterCella2
- Page 1 MasterCella²-MD33 Manuel d’utilisation Release 1.5...
- Page 2 Câblage Câblage RS485 : 28 GND 29 TX/RX+ 30 TX/RX-...
-
Page 3: Afficheur
Afficheur Signification avec le Signification avec le Symboles Couleur symbole symbole clignotant allumé fixe Compresseur en attente de Ambré Compresseur en fonctionnement démarrage Ventilateur Condenseur en Ventilateur Condenseur en attente Ambré fonctionnement de démarrage Ventilateur Condenseur en attente Ambré En cours de dégivrage de démarrage Sortie auxiliaire paramétré... -
Page 4: Enregistrer Les Paramètres
Paramètres : 1 Accès aux paramètres : Modifier seulement le point de consigne avec les flèches Appuyer sur SET Appuyer sur SET pour modifier le point de pendant 1 seconde confirmer la valeur consigne Accès à tous les paramètres Appuyer sur PRG et SET "00"... -
Page 5: Configuration
Rotation du menu de la liste de paramètre Sonde Plage horaire HACCP Régulation Compresseur Configuration Ventilateur Dégivrage Alarme... -
Page 6: Liste Des Paramètres
3 Liste des paramètres : Les paramètres peuvent varier selon le modèle de MD33 / : Paramètres sondes Unité de Affichage Paramètre et description Défaut mesure Ralentissement mesure de la sonde 1=réponse immédiate 15=réponse ralentie Ralentissement affichage sonde 0=lent 15=rapide Sonde virtuelle (entre sonde 1 et sonde 2) 0=Régulation sur sonde 1 50=moyenne entre sonde 1 et la sonde 2... - Page 7 r : Paramètres de régulation Unité de Affichage Paramètre et description Défaut mesure °C/°F Point de consigne température °C/°F différentiel °C/°F Zone neutre °C/°F Différentiel relais chaud (avec zone neutre) °C/°F Valeur minimum du point de consigne permise à l’utilisateur °C/°F Valeur maximum du point de consigne permise à...
- Page 8 d : Paramètres dégivrages Unité de Affichage Paramètre et description Défaut mesure Type de dégivrage 0=dégivrage par résistance fini en température ou temps 1=dégivrage par gaz chaud fini en température ou temps choix 2=dégivrage par résistance fini en temps 3=dégivrage par gaz chaud fini en temps 4= dégivrage par résistance fini en température ou temps (si le dégivrage se fini en temps ED1 et ED2 ne s’affiche pas) heure...
-
Page 9: A : Paramètres D'alarmes
A : Paramètres d’alarmes Unité de Affichage Paramètre et description Défaut mesure °C/°F Différentiel alarmes et ventilateurs Type de seuil alarme basse température (AL) et haute température (AH) choix 0=AL et AH seuil par rapport au point de consigne 1=AL et AH seuil absolus °C/°F Seuil d’alarme basse température (AL) °C/°F... -
Page 10: F : Paramètres De Ventilation
F : Paramètres de ventilation Unité de Affichage Paramètre et description Défaut mesure Gestion ventilateurs 0=ventilateur toujours en marche sauf phases F2, F3, Fd 1=ventilateur thermostatés en fonction de la différence entre la température de choix régulation et la température de l’évaporateur (par rapport à F1) 2=ventilateur thermostatés en fonction de la température de l’évaporateur (par rapport à... -
Page 11: Ha : Paramètres D'alarmes Haccp
Unité de Affichage Paramètre et description Défaut mesure Fonctionnement du buzzer Choix 0=en cas d’alarme 1=toujours à l’arrêt Mode de fonctionnement du relais 5 0=relais ouvert en alarme 1=relais fermé en alarme 2=Sortie auxiliaire : fermeture ou ouverture du relais 4 par appui sur la touche AUX 3=sortie lumière 4=sortie dégivrage évaporateur auxiliaire 5=sortie vanne pump-down... - Page 12 Unité de Affichage Paramètre et description Défaut mesure Date/heure du dernier évènement HA Année Année Mois Mois Jour Jour Heure Heure Minute Durée Durée Date/heure du dernier évènement HA Année Année Mois Mois Jour Jour Heure Heure Minute Durée Durée Nombre d’évènements d’alarme HF intervenus Date/heure du dernier évènement HF Année...
- Page 13 td : Paramètres des horaires de dégivrage Unité de Affichage Paramètre et description Défaut mesure Plage horaire dégivrage 1 Jour 0 = non actif 1 = lundi 2 = mardi 3 = mercredi 4 = jeudi 5 = vendredi Jour 6 = samedi 7 = dimanche 8 = du lundi au vendredi...
- Page 14 Unité de Affichage Paramètre et description Défaut mesure Plage horaire dégivrage 8 Jour Jour Heure Heure Minute Plage horaire allumage lumière/auxiliaire Jour 0 = non actif 1 = lundi 2 = mardi 3 = mercredi 4 = jeudi 5 = vendredi Jour 6 = samedi 7 = dimanche...
-
Page 15: Liste Des Codes D'alarmes
Liste des codes d’alarmes Avertisseur Description Icône sur afficheur Réarmement Relais alarme Code sonore sonde virtuelle de régulation cassée ou déconnectée Actif actif automatique clignotant sonde ambiante S1 cassée ou déconnectée éteint éteint automatique clignotant sonde dégivrage S2 cassée ou déconnectée éteint éteint automatique... -
Page 16: Type De Sonde
IV – Divers : IV – 1 Tester si une sonde est cassée : Type de sonde mesure à 0°c mesure à 25°c Sonde NTC 27 KΩ 10 KΩ IV – 2 Revenir aux paramètres par défaut (Usine): Ensuite « _c_ » Appuyer sur PRG et Mettre le régulateur Jusqu'à...
