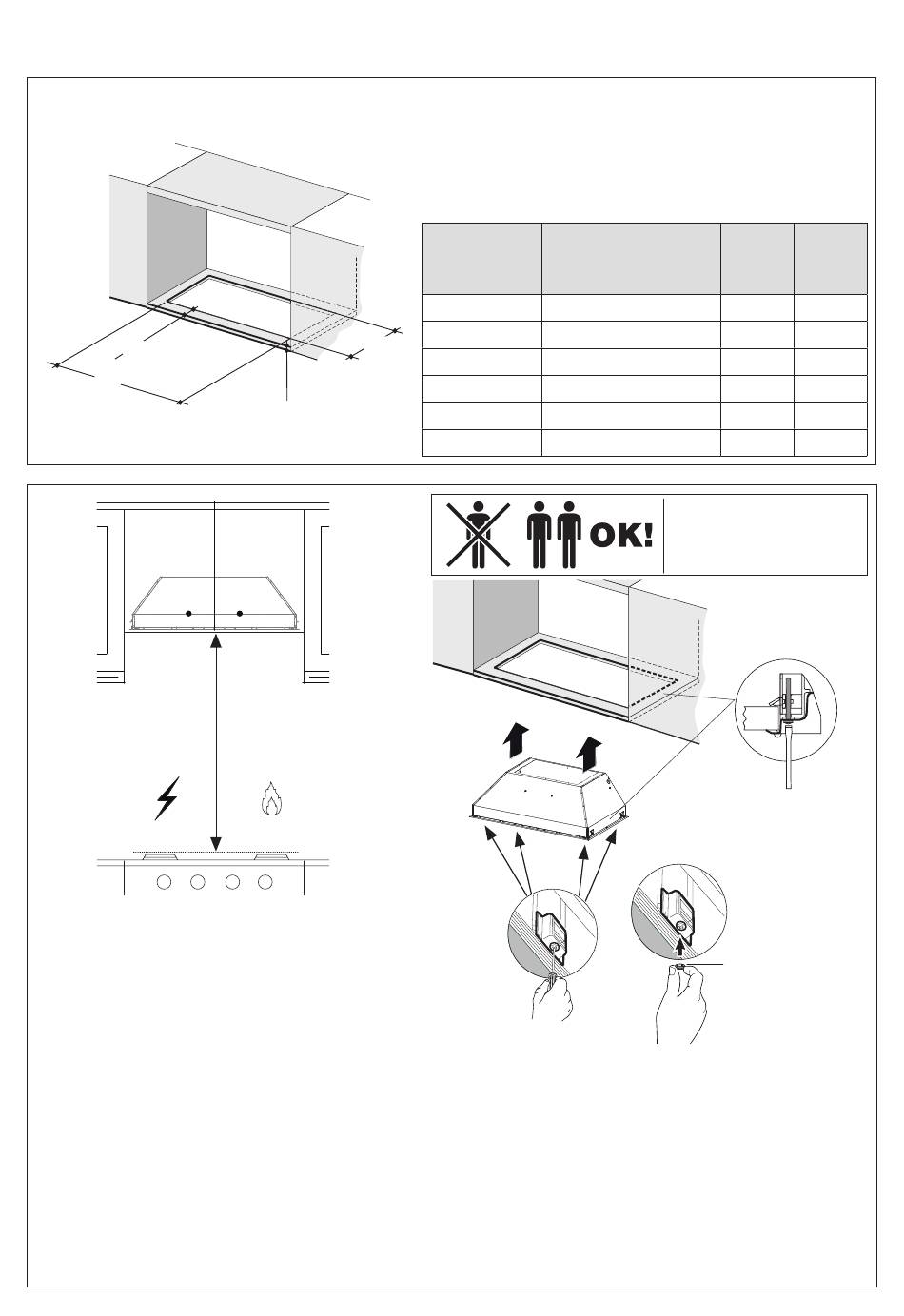

Insérez la hotte encastrable à l'intérieur de l'armoire par l'ouverture de l'armoire. Sa hauteur
minimale doit être de 16". Prévoyez la canalisation.
La hotte est fixée à l'ouverture de l'armoire par deux brides à ressort, une de chaque côté de
la hotte.
On recommande que la hotte encastrable s'appuie sur une base de bois de 3/4" pour garantir
un alignement correct des deux fixations latérales.
Lorsque la hotte encastrable est installée dans l'ouverture de l'armoire, fixez-la en serrant sous
la hotte encastrable les vis indiquées sur chacune des fixations latérales.
Posez les 4 obturateurs (10) après avoir fixé la hotte sur l'armoire (Fig. 2A-B).
28
Notice d'installation
Y
Min. 3/4"
Min. 30"
Pratiquez l'ouverture sur la face inférieure de
l'armoire, comme illustré à la Figure 1.
Dimension
Modèle #
extérieure
de hotte
30" x 19"
INPL3019SSNB-B
36" x 19"
INPL3619SSNB-B
36" x 22"
INPL3622SSNB-B
42" x 19"
INPL4219SSNB-B
48" x 19"
INPL4819SSNB-B
48" x 22"
INPL4822SSNB-B
2x
A
X
Y
28
19
-5/8"
-7/8"
34
19
-3/4"
-7/8"
34
22
-3/4"
-7/8"
40
19
-3/4"
-7/8"
46
19
-3/4"
-7/8"
46
22
-3/4"
-7/8"
Deux personnes
pourraient être requises
pour l'installation.
2x
B
