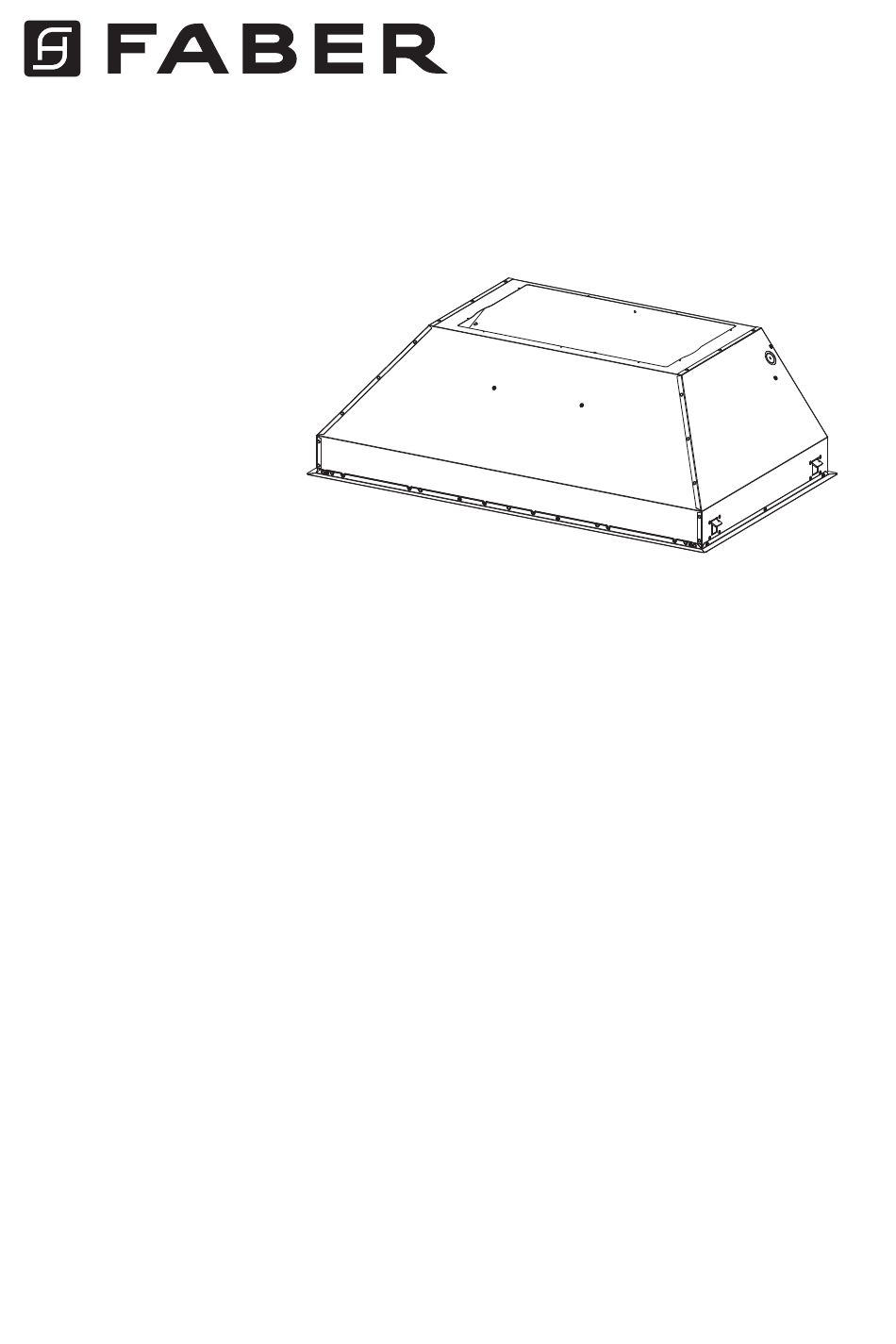

- Page 1 INCA PRO PLUS Installation Instructions Use and Care Information Instructions d'installation Utilisez et d'entretien INPL3019SSNB-B INPL3619SSNB-B INPL3622SSNB-B INPL4219SSNB-B INPL4819SSNB-B INPL4822SSNB-B...
- Page 2 READ AND SAVE THESE INSTRUCTIONS BEFORE YOU START INSTALLING THIS RANGEHOOD WARNING: - TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE: a) Never leave surface units unattended at high settings. Boilovers cause smoking and greasy spillovers that may ignite. Heat oils slowly on low or medium setting. b) A lways turn hood ON when cooking at high heat or when flambeing food (i.e. Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambé).
-
Page 3: Venting Requirements
the local code authorities. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other hidden utilities. Ducted fans must always be vented to the outdoors. ALL WALL AND FLOOR OPENINGS WHERE THE RANGEHOOD IS INSTALLED MUST BE SEALED. -
Page 4: Electrical Requirements
ELECTRICAL REQUIREMENTS A 120 volt, 60 Hz AC-only electrical supply is required on a separate 15 amp fused circuit. A time-delay fuse or circuit breaker is recommended. The fuse must be sized per local codes in accordance with the electrical rating of this unit as specified on the serial/rating plate located inside the unit near the field wiring compartment. -
Page 5: Rangehood Dimensions
RANGEHOOD DIMENSIONS -1/4" (A1) - -1/2" (A2) -9/16" (A3) - -9/16" (A4) -5/16" -11/16" -13/16" -15/16" 11" -1/8" 1/2" -11/16" -1/2" (A1) - -1/2" (A2) -11/16" -9/16" (A3) - -9/16" (A4) 1/2" -1/2" (A1) - -1/2" (A2) -9/16" (A3) - -9/16"... -
Page 6: Main Parts
MAIN PARTS Components Available Ref. Qty. Product Components Accessories Hood Body, complete with: Controls, Light, Filters, Blower. Activated Charcoal Front / back trim Filter sku #; Left/right trim FILTER1 2 Grease filters (30") 3 Grease filters (36"- 42") Internal 300 cfm 4 Grease filters (48") Blower sku #; IB300 4 Filter knobs (30") Internal 600 cfm PRO Blower... - Page 7 INLBKIT CAUTION - To reduce risk of fire and electric shock, install this rangehood only with: Remote blower manufacturer by Faber models RB900 and RB1200 or Integral blower manufactured by Faber models IB300 or IB600 or IB1200 or with INLBKIT and generic in-line blower rated max 4.2 A suitable for use with solid state variable speed control...
- Page 8 RECIRCULATING INSTALLATIONS IT IS HIGHLY RECOMMENDED THAT PROFESSIONAL STYLE COOKING ALWAYS BE VENTED TO THE OUTSIDE. For recirculating installations (Figure 1), Charcoal Filters are necessary. Remove all grease filters and set aside. Attach one charcoal filter to each end of the blower. Each charcoal filter RECIRCULATING INSTALLATIONS attaches to the grid on the side of the blower.
- Page 9 3. Install the motor kit into the back of the hood 5. Connect the ductwork to the damper and seal all using the 2 screws supplied with the motor kit connections with duct tape. (Figure 4). 6. Before installing the hood, put the damper A (which is located inside of Kit Internal 300 cfm Blower sku #;...
- Page 10 INSTALLATION WITH IB1200 INTERNAL 4. Install the 2 motor kits into the sides of the BLOWER (1200 cfm) blower bracket using the 4 screws supplied with INSTALLATION WITH IB1200 INTERNAL BLOWER (1200 cfm) 1. Install the Duct Plate B (Figure 7) which came the motor kit (Figure 10).
- Page 11 INSTALLATION WITH REMOTE BLOWER (RB900 / RB1200) OR IN-LINE BLOWER (INLBKIT) NOTE: FOLLOW THE INSTRUCTIONS INCLUDED WITH THE REMOTE BLOWER TO INSTALL THE BLOWER ON THE OUTSIDE OF YOUR HOME. INSTALLATION WITH REMOTE BLOWER (RB900 / RB1200) OR IN-LINE BLOWER (INLBKIT) NOTE: FOLLOW THE INSTRUCTIONS INCLUDED WITH THE 1.
-
Page 12: Installation Instructions
Installation Instructions Cut out the opening in the underside of the cabinet as shown in Figure 1. Outside Model # Hood Dimension 30" x 19" INPL3019SSNB-B -5/8" -7/8" 36" x 19" INPL3619SSNB-B -3/4" -7/8" Min.13/16" 36" x 22" INPL3622SSNB-B -3/4" -7/8"... - Page 13 Fix the hood with 6 screws (9d). Place the 6 stoppers (10) after fixing the hood. Installation of wiring connection Remove the wiring electrical knockout using a flat-blade screwdriver. Feed the Power Supply Cable through the electrical knockout. Connect the Power Supply Cable to the ran- gehood.
- Page 14 For Non-Ducted Recirculation Option Attach each charcoal filter to the black grid on each side of the blower. Press the charcoal filter tightly to the black grid on the Hook the Grease rail (8) positioning it inside blower side the hood. Is possible wash and reposition and rotate inside the hood.
-
Page 15: Lighting Unit
9a. screws, 4 screws total. lamp. Press and twist the lamp to remove. Then remove the lamp and replace with a new lamp. Rangehood Control Panel Install the grease rail into the back of the hood, The control panel is located in the center of the into the slots on the inside floor of the rear of the hood bottom. -
Page 16: Wiring Diagram
Wiring Diagram... - Page 17 To obtain warranty service, contact the dealer from whom you purchased the range hood, or the local Faber distributor. If you cannot identify a local Faber distributor, contact us at (508) 358-5353 for the name of a distributor in your area.
-
Page 18: Veuillez Lire Et Conserver La Présente Notice Avant De Commencer L'installation De La Hotte De Cuisine
VEUILLEZ LIRE ET CONSERVER LA PRÉSENTE NOTICE AVANT DE COMMENCER L'INSTALLATION DE LA HOTTE DE CUISINE AVERTISSEMENT:-POUR RÉDUIRE LE RISQUE D'UN FEU DE GRAISSE SUR LA TABLE DE CUISSON : a) Ne laissez jamais sans surveillance les éléments de la surface de cuisson à température élevée. -
Page 19: Critères De Ventilation
construction à l'épreuve du feu. Afin de garantir une combustion et une évacuation adéquates des gaz par les conduites de la cheminée des appareils à combustion, une bonne aération est nécessaire pour éviter le refoulement. Respectez les lignes directrices fournies par le fabricant du matériel chauffant, ainsi que les normes de sécurité comme celles publiées par la National Fire Protection Association (NFPA) et la American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) aux États-Unis, ainsi que les codes en vigueur dans votre région. -
Page 20: Fiche Technique Électrique
AVERTISSEMENT • Le système de ventilation DOIT déboucher à l'extérieur. • NE FAITES PAS déboucher les conduits dans un grenier ou un autre endroit fermé. • N'UTILISEZ PAS un clapet de sécheuse mural de 4 po. • Il n'est pas recommandé d'utiliser des conduits flexibles. •... -
Page 21: Dimensions De La Hotte
DIMENSIONS DE LA HOTTE -1/4" (A1) - -1/2" (A2) -9/16" (A3) - -9/16" (A4) -5/16" -11/16" -13/16" -15/16" 11" -1/8" 1/2" -11/16" -1/2" (A1) - -1/2" (A2) -11/16" -9/16" (A3) - -9/16" (A4) 1/2" -1/2" (A1) - -1/2" (A2) -9/16" (A3) - -9/16"... -
Page 22: Pièces Principales
PIÈCES PRINCIPALES Accessoires Composants disponibles Réf. Qté Product Components Bâti de la hotte avec : Commandes, Éclairage, Filtre à charbon Filtres, Ventilateur. actif, n° d'article Garniture avant/arrière FILTER1 Garniture gauche/droite 2 Filtres à graisse (30") Ventilateur interne 3 Filtres à graisse (36"- 42") 300 PCM, n° d'article IB300 4 Filtres à graisse (48") 4... -
Page 23: Combinaisons Capot Et Kits De Moteur
INLBKIT CAUTION - To reduce risk of fire and electric shock, install this rangehood only with: Remote blower manufacturer by Faber models RB900 and RB1200 or Integral blower manufactured by Faber models IB300 or IB600 or IB1200 or with INLBKIT and generic in-line blower rated max 4.2 A suitable for use with solid state variable speed control... - Page 24 INSTALLATIONS AVEC RECIRCULATION LA VENTILATION ASSOCIÉE À UNE CUISINE DE TYPE PROFESSIONNEL DEVRAIT TOUJOURS ÊTRE ÉVACUÉE À L’EXTÉRIEUR. Pour les installations avec recirculation (Figure 1), il est nécessaire d'installer des filtres à charbon. Retirez tous les filtres à graisse et mettez-les à part. Posez un filtre à charbon à chaque extrémité du ventilateur.
- Page 25 3. Installez la trousse du moteur dans la hotte en 5. Raccordez le conduit au registre et scellez utilisant les 2 vis fournies avec la trousse dans l’ar- toutes les connexions à l'aide de ruban. rière de la hotte (Figure 4). 6.
- Page 26 INSTALLATION AVEC LE VENTILATEUR IB1200 4. Installez les 2 kits de moteur sur les côtés de la INTERNE (cfm 1200) parenthèse de ventilateur utilisant les 4 vis four- 1. Installez la plaque de canalisation B (Figure 7) nies avec le kit de moteur (Figure 10). INSTALLATION WITH IB1200 INTERNAL BLOWER (1200 cfm) INSTALLATION WITH IB1200 INTERNAL BLOWER (1200 cfm) fournie dans la trousse du ventilateur, sur le haut...
- Page 27 INSTALLATION AVEC LE VENTILATEUR À DISTANCE (RB900 / RB1200 OU VENTILATEUR INTÉGRÉ (INLBKIT) NOTE : SUIVEZ LES INSTRUCTIONS INCLUSES AVEC LE VENTILATEUR À DISTANCE INSTALLATION WITH REMOTE BLOWER (RB900 / RB1200) POUR INSTALLER LE VENTILATEUR SUR L'EXTÉRIEUR DE VOTRE MAISON. OR IN-LINE BLOWER (INLBKIT) 1.
- Page 28 Notice d'installation Pratiquez l'ouverture sur la face inférieure de l'armoire, comme illustré à la Figure 1. Dimension Modèle # extérieure de hotte 30" x 19" INPL3019SSNB-B -5/8" -7/8" 36" x 19" INPL3619SSNB-B -3/4" -7/8" Min.13/16" 36" x 22" INPL3622SSNB-B -3/4" -7/8"...
-
Page 29: Réalisation Des Branchements
Fixez la hotte en utilisant les 6 vis (9d). Posez les 6 obturateurs (10) après avoir fixé la hotte. Réalisation des branchements Défoncez l'entrée électrique à l'aide d'un tournevis plat. Faites passer le câble d'alimentation dans l'entrée électrique défoncée. Branchez le câble d'alimentation à la hotte. -
Page 30: Pour Option Non Canalisée Avec Recirculation D'air
Pour option non canalisée avec recirculation d'air Fixez les filtres à charbon à la grille noire de chaque côté du ventilateur. Pressez fermement le filtre à charbon Engagez la gouttière (8) à l’intérieur de la contre la hotte. Il est possible de le laver et de le grille noire replacer à... -
Page 31: Nettoyage
line the inside hood wall with stainless, 2 and 3 in FIGURE 26 with burn extremely hot and serious injury could result from touching a hot 9a. screws, 4 screws total. lamp. Press and twist the lamp to remove. Then remove the lamp and replace with a new lamp. -
Page 32: Schéma De Câblage
Schéma de câblage... -
Page 33: Garantie Limitée Et Service Faber
état de marche. Pour bénéficier de services prévus par la garantie, veuillez communiquer avec le détaillant auprès duquel vous avez acheté la hotte de cuisine, ou encore avec le distributeur Faber de votre région. Si vous n'êtes pas en mesure de localiser un distributeur Faber dans votre région, veuillez communiquer avec nous au 508-358-5353 pour connaître le nom d'un distributeur à... - Page 36 991.0463.718_01 - 170516 D003712_00...
