Monosem MICROSEM 2015 Notice De Montage, Réglage, Entretien page 52

10172041
20063022
10991095
LIST0014
10172091
20063022
10991095
10172041
10200006
20063023
10621026
10621032
10170031
10200006
10621026
Réf. OLD Réf. NEW
9713 10090203 Carter inférieur gauche
10090309 Carter inférieure entraînement Microsem bineuse ferti. 6090
9654 10125016 Pignon double intermédiaire (12-20 dents)
9606.a 10125027 Pignon supérieur 20 dents
9613 10156005 Ressort de tendeur (R81)
5021 10160007 Bague autolubrifiante (B25)
10118 10163000 Graisseur droit M6
10170031 Goupille fendue Ø3,5 x 25
10172041 Goupille élastique Ø4 x 25
10172090 Goupille élastique Ø6 x 25
10172091 Goupille élastique Ø6 x 30
4329 a 10175001 Circlip de roulement
9562 10200006 Galet tendeur de chaîne (G12AS)
9280 10200010 Bague palier sur entraînement
10226218 Autocollant " MICROSEM insecticide & hélicide"
10501051 Vis H M8 x 12
10501055 Vis H M8 x 25
10507044 Vis H M12 x 20
10600008 Ecrou Hu M8
10601012 Ecrou Hm M12
10603008 Ecrou frein H M8
10620064 Rondelle Ø8.5 x 16 x 2
10621026 Rondelle Ø13 x 18 x 2
10621032 Rondelle Ø13 x 24 x 2
10622024 Rondelle Ø16.5 x 26 x 1

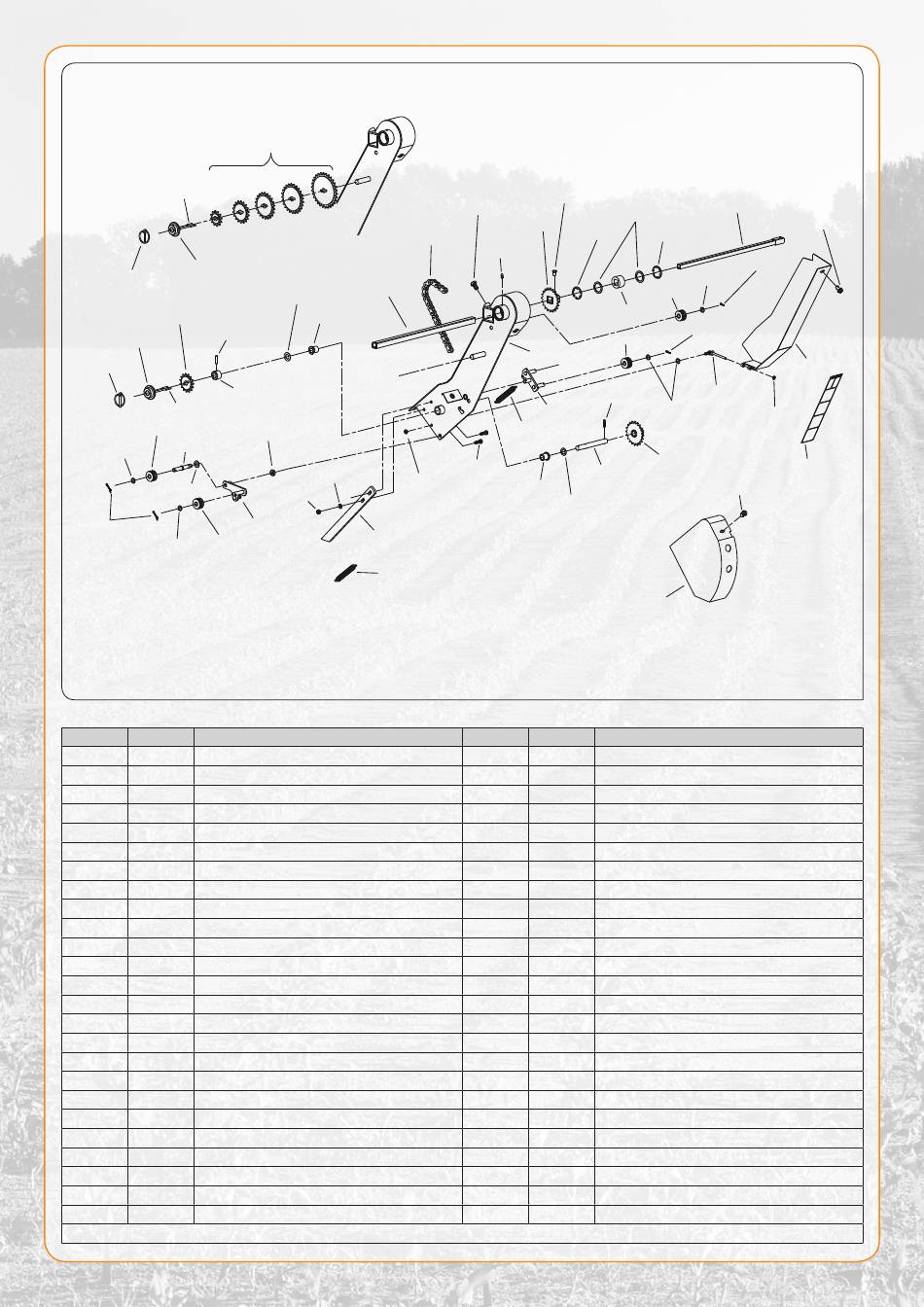

Entrainement Microsem châssis 5'' (1)
50
LIST0014
66002635
LIST0012
10622024
10160007
20063441
10601012
10620064
10603008
10600008
66006302
20018905
10156005
Désignation
10501051
10507044
10624016
10125027
10175001
10163000
10200010
10200006
66004590
10172090
66004293
10156005
10501055
20018922
10160007
10622024
10090203
10090309
Réf. OLD Réf. NEW
10624016 Rondelle Ø31 x 41 x 2
10990086 Circlips d'arrêt Ø 6 mm
6077 10991095 Goupille clip Ø6
9656 20018905 Patte renfort d'entraînement micro
9612 20018922 Axe de pignon intermédiaire
20063022 Bague d'entrainement
20063023 Axe d'articulation tendeur
9724.1 65009312 Clip de fermeture rep.3
9172.a 66002635 Chaîne entraînement microsem (106 rouleaux)
9730 66004293 Tendeur double galet
9716 66004297 Articulation carter droit
9652.b 66004590 Support entraînement insecticide
9717 66004591 Carter droit
66006302 Tendeur de chaine
LIST0011 Diverses longueurs « tube carré liaison mâle »
LIST0012 Diverses longueurs « tube carré liaison femelle »
LIST0014 Divers pignons interchangeables alésage Ø16,2
LIST0011
65009312
10175001
10170031
10621026
10200006
10170031
66004591
66004297
10621026
10990086
10125016
10226218
65009312
P01510020
Désignation
Mise à jour le 24-09-13
