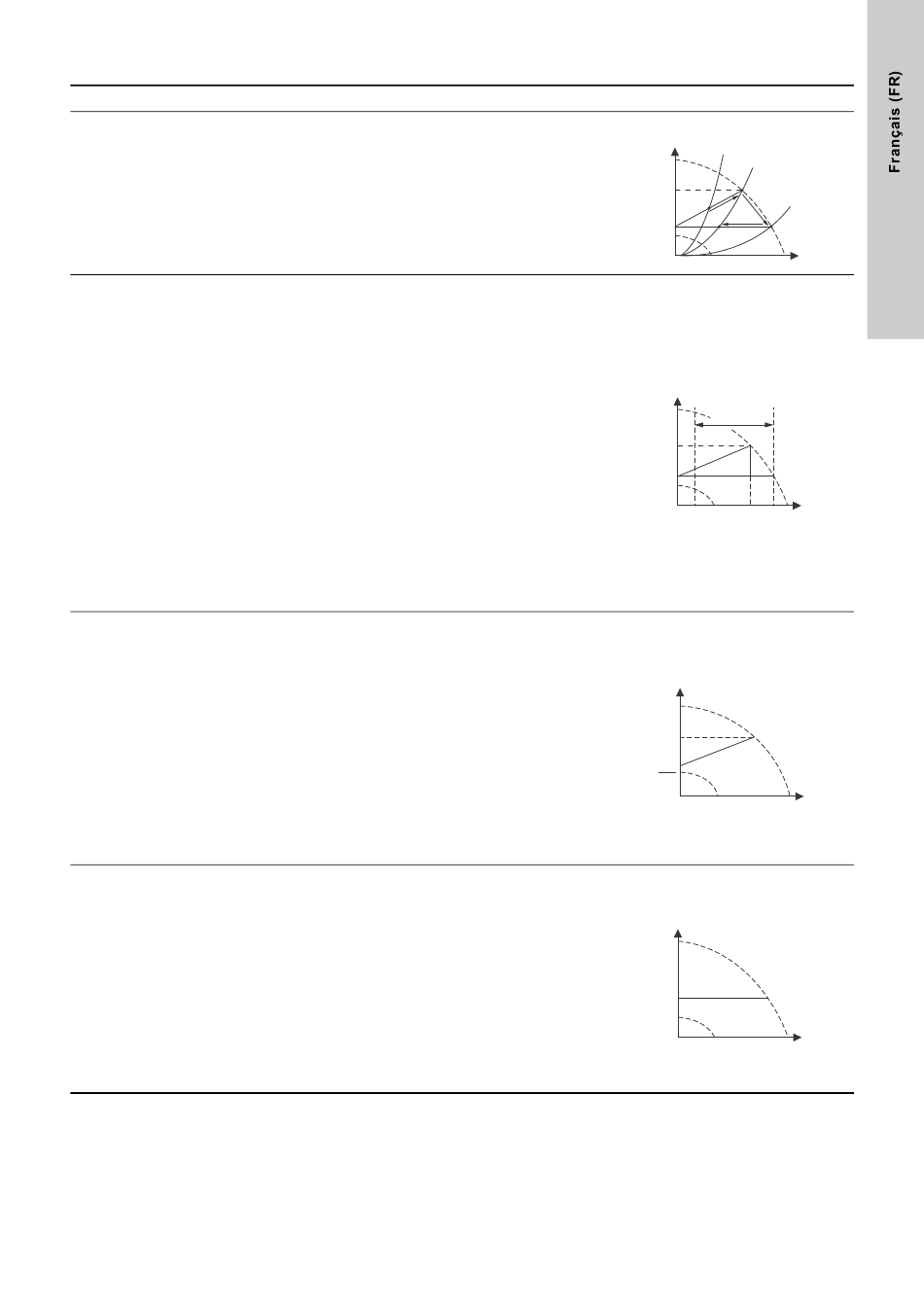

15. Sélection du mode de régulation
Installation
Recommandé pour la plupart des installations de chauffage, spécifiquement celles présentant
des pertes de charge relativement importantes dans la tuyauterie de distribution. Voir descrip-
tion sous pression proportionnelle.
En situation de remplacement où le point de consigne en pression proportionnelle est inconnu.
Le point de consigne doit être situé dans la plage d'utilisation AUTO
nement, la pompe s'adapte automatiquement aux caractéristiques réelles de l'installation.
Ce réglage permet de réduire la consommation d'énergie et le niveau sonore au minimum, ce
qui permet de diminuer les coûts de fonctionnement et d'accroître le confort.
Le mode de régulation FLOW
ADAPT
.
LIMIT
Ce mode de régulation convient aux installations qui nécessitent une limite de débit maxi,
FLOW . La pompe surveille en permanence le débit et l'ajuste en conséquence, de façon à
LIMIT
ne jamais dépasser le débit maxi défini FLOW
La plupart des pompes dans les applications de chaudière où un débit régulier est nécessaire.
Aucune consommation énergétique excessive liée à un débit trop important.
Dans les installations avec boucles de mélange, vous pouvez utiliser le mode de régulation
pour contrôler le débit dans chaque boucle.
Avantages
• Quantité d'eau suffisante pour toutes les boucles sous conditions de charge extrêmes si
vous avez réglé chaque boucle au bon débit maxi.
• Le débit défini pour chaque zone (besoin calorifique) est déterminé par le débit de la
pompe.
Vous pouvez régler cette valeur précisément en mode FLOW
de régulation de débit.
• Lorsque le débit est réglé en dessous du réglage de la vanne, la pompe décélère au lieu de
perdre de l'énergie en pompant contre une vanne d'équilibrage.
• Les surfaces de refroidissement dans les installations de climatisation peuvent fonctionner
à haute pression et bas débit.
Dans les installations avec pertes de charge relativement importantes dans la tuyauterie de
distribution et dans les installations de climatisation et de refroidissement.
• Installations de chauffage bi-tubes équipées de vannes thermostatiques et
– tuyauteries de distribution très longues
– vannes de régulation de débit fortement étranglées
– régulateurs de pression différentielle
– pertes de charge élevées dans les parties de l'installation traversées par toute la quantité
d'eau (par ex. la chaudière, l'échangeur thermique et la tuyauterie de distribution).
• Pompes installées dans les installations avec fortes pertes de charge dans le circuit pri-
maire.
• Installations de climatisation avec
– échangeurs de chaleur (ventilo-convecteurs)
– cellules de réfrigération
– surfaces de refroidissement.
Dans les installations avec pertes de charge relativement faibles dans la tuyauterie de distribu-
tion.
• Installations de chauffage bi-tubes équipées de vannes thermostatiques et
– dimensionnées pour la circulation naturelle
– faibles pertes de charge dans les parties de l'installation traversées par toute la quantité
d'eau (par ex. la chaudière, l'échangeur thermique et la tuyauterie de distribution) ou
– modifiées à une température différentielle élevée entre la tuyauterie de départ et de
retour (par exemple le chauffage urbain).
• Installations de chauffage au sol avec vannes thermostatiques.
• Installations de chauffage monotubes avec vannes thermostatiques ou vannes d'équili-
brage.
• Pompes à circuit primaire installées dans les installations avec faibles pertes de charge
dans le circuit primaire.
est une combinaison des fonctions AUTO
.
LIMIT
ADAPT
Sélectionner ce mode de régulation
. Pendant le fonction-
ADAPT
et FLOW-
ADAPT
sans utiliser de vannes
AUTO
ADAPT
H
Q
FLOW
ADAPT
H
Q
Pression proportionnelle
H
H set
H
set
2
Q
Pression différentielle constante
H
Q
