14.5.5 Température constante
Variante de pompe
TPE3, TPE3 D
TPE2, TPE2 D
Ce mode de régulation assure une température constante. La
température constante est un mode de régulation de confort qui
peut être utilisé dans les installations d'eau chaude sanitaire pour
contrôler le débit afin de maintenir une température fixe. Voir fig.
42. Lorsque vous utilisez ce mode de régulation, ne pas installer
une vanne d'équilibrage.
H

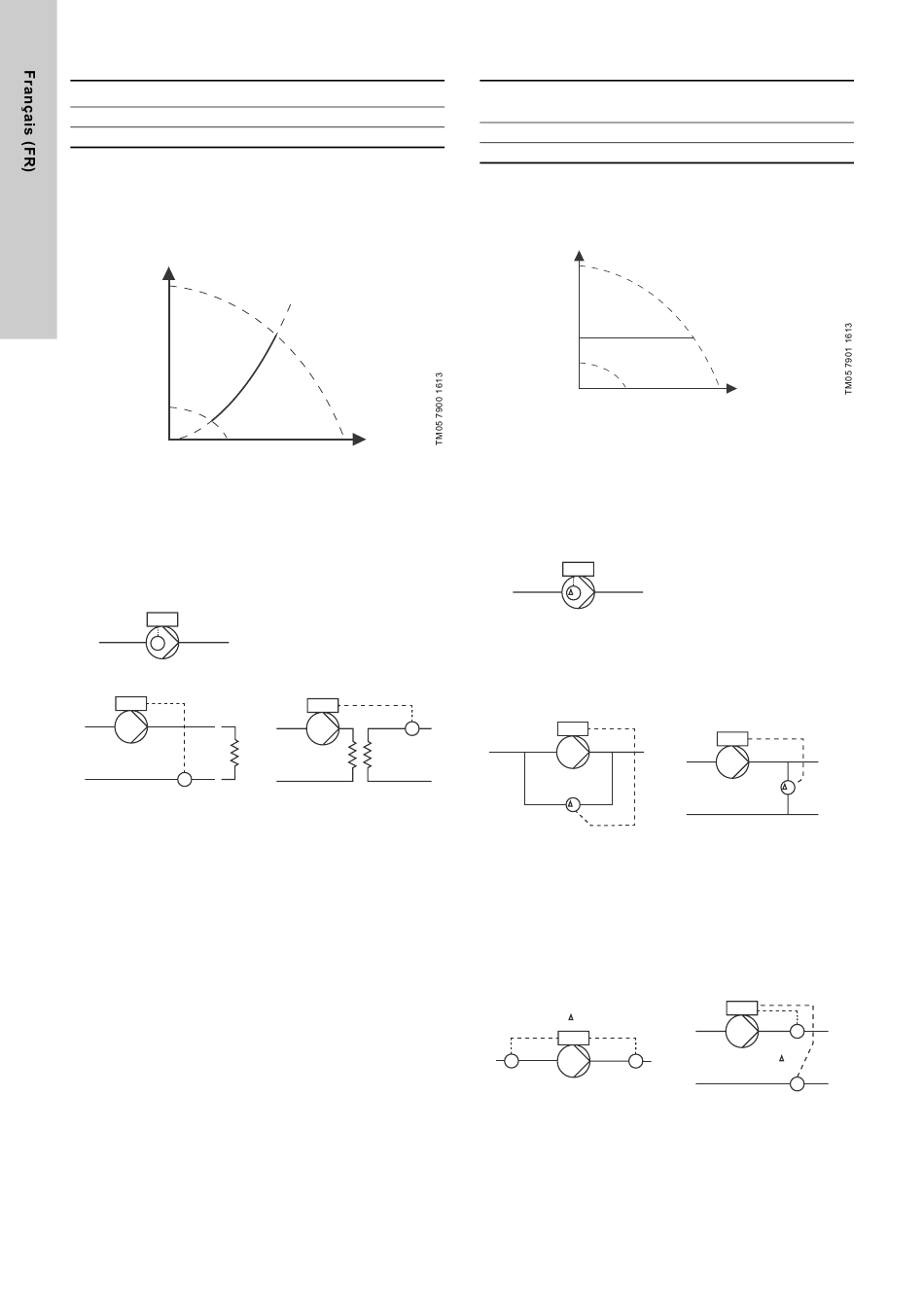

Fig. 42 Température constante
Ce mode de régulation nécessite un capteur de pression différen-
tielle interne ou externe comme illustré dans les exemples ci-des-
sous.
Exemples
• Capteur de température monté par défaut. TPE3, TPE3 D
uniquement.
t
• Un capteur de température externe.
t
Fig. 43 Température constante
Réglages du coffret de commande
Pour connaître les réglages recommandés, voir paragraphe
14.15 Coffret de commande (réglages du coffret de
30
Température constante
●
●
t
Q
t
commande).
14.5.6 Pression différentielle constante
Variante de pompe
TPE3, TPE3 D
TPE2, TPE2 D
La pompe maintient une pression différentielle constante, indé-
pendamment du débit. Voir fig. 44. Ce mode de régulation
convient principalement aux installations avec des pertes de
charge modérées.
H
Fig. 44 Pression différentielle constante
Ce mode de régulation nécessite un capteur de pression différen-
tielle interne ou deux capteurs de pression externes comme illus-
tré dans les exemples suivants :
Exemples
• Capteur de pression différentielle monté en usine (TPE3,
TPE3 D uniquement).
p
• Un capteur de pression différentielle externe.
La pompe utilise l'entrée du capteur pour réguler la pression
différentielle.
Vous pouvez régler le capteur manuellement ou en utilisant le
menu "Assist". Voir paragraphe
circulateur.
p
• Deux capteurs de pression externes.
Il est possible d'atteindre une pression différentielle constante
à l'aide de deux capteurs de pression séparés. La pompe uti-
lise les entrées des deux capteurs et calcule la pression diffé-
rentielle.
Les capteurs doivent utiliser la même unité et être définis
comme capteurs de retour. Vous pouvez régler les capteurs
manuellement, l'un après l'autre, ou en utilisant le menu
"Assist". Voir paragraphe
14.44 Assistant installation circula-
teur.
p
p p
Fig. 45 Pression différentielle constante
Réglages du coffret de commande
Pour connaître les réglages recommandés, voir paragraphe
14.15 Coffret de commande (réglages du coffret de
Pression différentielle
constante
●
●
Q
14.44 Assistant installation
p
p
p
p
commande).
