14.5.9 Niveau constant

Variante de pompe
TPE3, TPE3 D
TPE2, TPE2 D
La pompe maintient un niveau constant, indépendamment du
débit. Voir fig. 50.
H

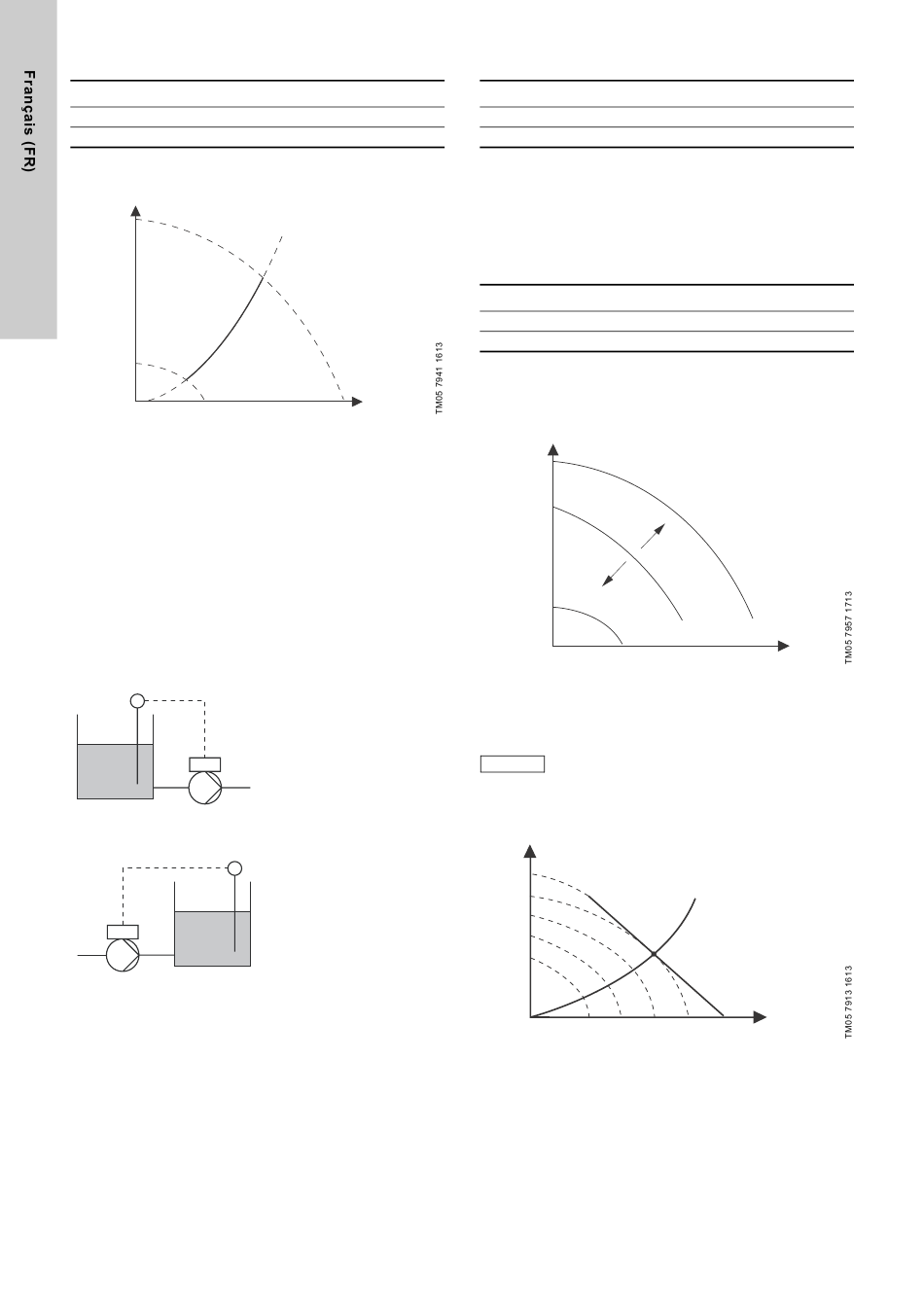

Fig. 50 Niveau constant
Ce mode de régulation nécessite un capteur de niveau externe.
La pompe peut contrôler le niveau d'un réservoir de deux façons :
• par une fonction de purge lorsque la pompe vide le réservoir.
• par une fonction de remplissage lorsque la pompe aspire le
liquide dans le réservoir.
Voir fig. 51.
Le type de fonction de régulation du niveau dépend du réglage du
coffret de commande intégré. Voir paragraphe
commande (réglages du coffret de
Exemples
• Un capteur de niveau externe.
– fonction de purge.
L
• Un capteur de niveau externe.
– fonction de remplissage.
L
Fig. 51 Niveau constant
Réglages du coffret de commande
Pour connaître les réglages recommandés, voir paragraphe
14.15 Coffret de commande (réglages du coffret de
32
Niveau constant
-
●
Q
14.15 Coffret de
commande).
commande).

14.5.10 Autre valeur constante

Variante de pompe
TPE3, TPE3 D
TPE2, TPE2 D
Toute autre valeur reste constante.
Utilisez ce mode de régulation si vous voulez réguler une valeur
qui n'est pas disponible dans le menu "Mode régulation". Connec-
ter un capteur mesurant la valeur régulée à une des entrées ana-
logiques de la pompe. Cette valeur s'affichera en pourcentage de
la plage du capteur.
14.5.11 Courbe constante
Variante de pompe
TPE3, TPE3 D
TPE2, TPE2 D
Vous pouvez régler la pompe pour qu'elle fonctionne suivant la
courbe constante, comme une pompe non régulée. Voir fig. 52.
Vous pouvez régler la vitesse souhaitée en % de la vitesse maxi
dans la plage de 13 à 100 %.
H
Fig. 52 Courbe constante
En fonction des caractéristiques de l'installation et du
point de consigne, le réglage 100 % peut être légère-
ment inférieur à la courbe maxi. réelle de la pompe
même si l'écran affiche 100 %. Cela est dû aux limi-
Nota
tations de puissance et de pression. La déviation
varie en fonction du type de pompe et de la perte de
charge dans la tuyauterie.
H [%]
100 %
Fig. 53 Limitations de puissance et de pression qui influencent
la courbe max.
Réglages du coffret de commande
Pour connaître les réglages recommandés, voir paragraphe
14.15 Coffret de commande (réglages du coffret de
Autre valeur constante
-
●
Courbe constante
●
●
Q
Courbe maxi limitée
3
80 % Q [m /h]
commande).
