ACHTUNG:
Stromschiene muss komplett auf der Grundplatte aufliegen, da sonst die Absetzung „nicht rechtwinklig" zum Material ist.

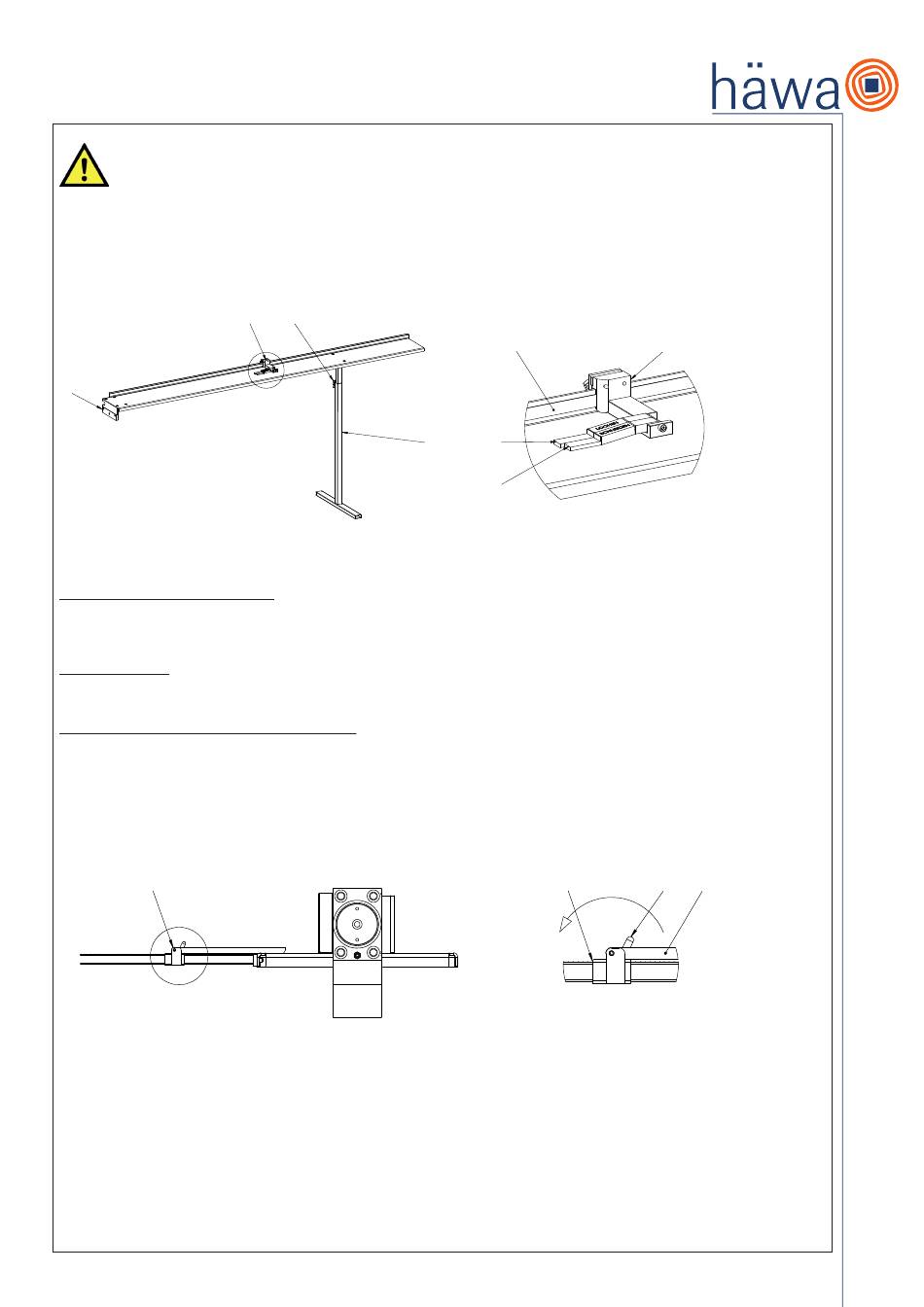

7.6 Arbeitsweise mit Längenanschlägen
7.6.1 Längenanschlag an Alcu-Press Lochen / Ablängen – Einstellbereich: 10 – 1.900 mm
Artikelnummer: 2605-0700-01-00 (Zubehör)
Abb.16
A
1
Anbau des Längenanschlags (Abb. 16+17):
Schrauben Sie den Befestigungswinkel (1) mit den beiliegenden Schrauben rechts an die Alcu-Press Lochen / Ablängen an. Richten Sie das abgekantete
Blech mit Maßband (5) über den verstellbaren Stützfuß (2) waagerecht aus.
Setzen Sie den verschiebbaren kombinierten Klappanschlag (4) ein.
Längenmaß einstellen:
Stellen Sie das gewünschte Längenmaß so ein, dass das Maß am kombinierten Klappanschlag (4) an der mit „M" markierten Stelle abgelesen werden kann.
Achten Sie beim Ablesen darauf, dass kein Parallaxenfehler entsteht. Fixieren Sie die Position des Kombianschlags (4) mit dem Klemmhebel.
Arbeiten mit dem kombinierten Klappanschlag (4) (Abb. 17):
Zum Lochen klappen Sie den Anschlag mit der Aufschrift „Lochen" (4.1) nach „links".
Zum Ablängen klappen Sie den Anschlag (4.1) nach „rechts" und den Anschlag mit der Aufschrift „Schneiden" (4.2) nach „links".
7.6.2 Längenanschlag an Alcu-Press Biegen / Absetzen – Einstellbereich: 40 – 1.000 mm
Artikelnummer: 2605-0700-02-00 (Zubehör)
Abb.18
3
A
1
2
4
3
L
Abb.17
5
2
4.1
4.2
DETAIL A
Abb.19
"M"
DETAIL A
L
"M"
"a"
3.2
3.1
L
9
