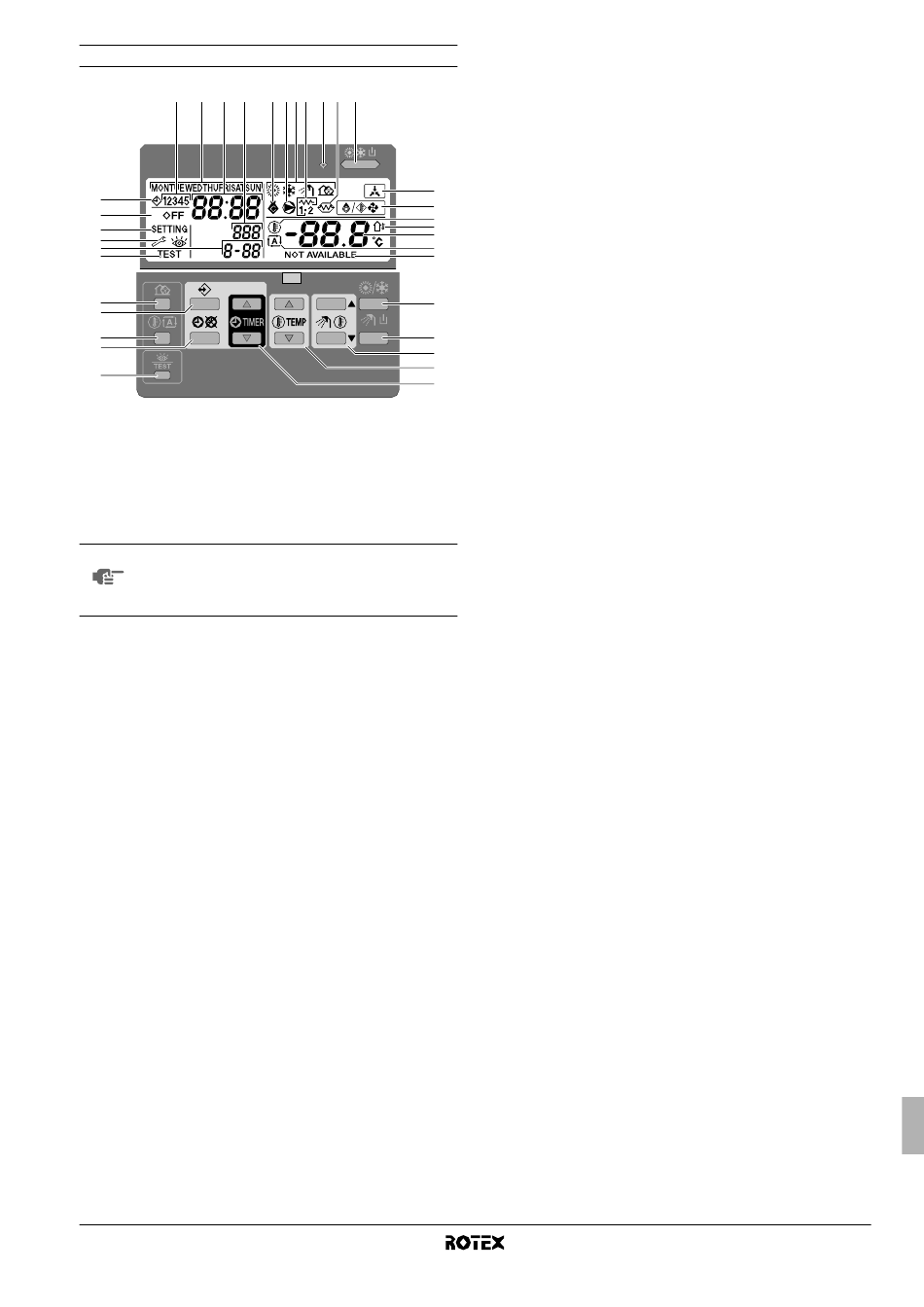

Butonların ve simgelerin adları ve fonksiyonları
8 5 6 24
7
9
12
10
23
22
34
29
27
30
28
1. SOĞUTMA/ISITMA AÇMA/KAPAMA BUTONU
AÇMA/KAPAMA butonu ünitenin ısıtmasını veya soğutmasını
başlatır veya durdurur.
Üniteye harici bir oda termostatı bağlı olduğunda, bu buton
çalışmaz ve e simgesi gösterilir.
AÇMA/KAPAMA butonuna art arda defalarca basılması sistemin
arızalı çalışmasına yol açabilir (saatte maksimum 20 kez).
NOT y butonuna basılmasının kullanım suyu ısıtması
üzerinde bir etkisi olmayacağına dikkat edin. Kullanım
suyu ısıtma sadece
kapatılabilir.
2. ÇALIŞMA LED'i 0
Çalışma LED'i hacim soğutma veya hacim ısıtma işletimi
sırasında yanar. Bir arıza olduğunda LED yanıp söner. LED
KAPALI olduğunda, başka işletim modlarının etkin olabilmesine
rağmen, hacim soğutma veya hacim ısıtma etkin değildir.
3. İŞLETİM MODU SİMGELERİ
Bu simgeler geçerli işletim modunu (modlarını) gösterir: hacim
ısıtma ( h ), hacim soğutma (
sessiz mod ( s ). Sınırlar dahilinde farklı modlar birlikte
kullanılabilir, örn. hacim ısıtma ve kullanım suyu ısıtma. İlgili
mod simgeleri eşzamanlı olarak görüntülenecektir.
Yalnız ısıtma tesisatında,
görüntülenmez.
Kullanım sıcak su deposu takılı değilse,
görüntülenmez.
4. HARİCİ KONTROL SİMGESİ
Bu simge, daha yüksek önceliğe sahip harici bir oda
termostatının tesisatınızı kontrol ettiğini gösterir. Bu harici oda
termostatı, hacim ısıtma/soğutma işletimini başlatıp durdurabilir
ve işletim modunu değiştirebilir (soğutma/ısıtma).
Daha yüksek önceliğe sahip harici bir oda termostatı bağlı
olduğunda, program zamanlayıcının hacim soğutma ve hacim
ısıtma için fonksiyonu olmayacaktır.
5. HAFTANIN GÜNÜ GÖSTERGESİ
Bu gösterge haftanın geçerli gününü gösterir.
Program zamanlayıcı okunurken
gösterge ayarlanan günü gösterir.
6. SAAT EKRANI 8
Saat ekranı geçerli zamanı gösterir.
Program zamanlayıcı okunurken veya programlanırken, saat
ekranı eylem zamanını gösterir.
RKHBH/X008AA
Hava su tipi ısı pompa sistemi iç ünitesi ve opsiyonları
4PW50204-1A
15 18 3 16 2 17 1
4
14
21
19
11
20
13
25
26
33
32
31
y
v butonu vasıtasıyla açılıp
hcws
c ), kullanım suyu ısıtma ( w ) veya
c simgesi hiçbir zaman
w simgesi hiçbir zaman
e
1234567
veya programlanırken,
7. PROGRAM ZAMANLAYICI SİMGESİ
Bu simge, program zamanlayıcının etkin olduğunu gösterir.
8. EYLEM SİMGELERİ q
Bu simgeler, program zamanlayıcının her bir günü için
programlama eylemlerini gösterir.
9. KAPALI SİMGESİ x
Bu simge, program zamanlayıcıyı programlarken KAPALI
eyleminin seçildiğini gösterir.
10. MUAYENE GEREKLİ k ve
Bu simgeler, tesisatta muayene gerektiğini gösterir. Satıcınıza
başvurun.
11. AYAR SICAKLIĞI EKRANI
Bu ekran, tesisatın geçerli ayar sıcaklığını gösterir.
12. AYAR $
Kullanılmıyor. Yalnız montaj amacına yöneliktir.
13. YOK n
Bu simge, kurulu olmayan bir opsiyona müracaat edildiğinde
veya bir fonksiyon bulunmadığında gösterilir.
14. BUZ ÇÖZME/BAŞLATMA MODU SİMGESİ
Bu simge, buz çözme/başlatma modunun etkin olduğunu
gösterir.
15. KOMPRESÖR SİMGESİ ç
Bu simge, tesisatın dış ünitesinde bulunan kompresörün etkin
olduğunu gösterir.
16. YARDIMCI ISITICI KADEME BİR
Bu simgeler, yardımcı ısıtıcının düşük kapasitede (
yüksek kapasitede ( § ) çalıştığını gösterir. Yardımcı ısıtıcı, dış
hava sıcaklığı düşük olması halinde (yüksek ısıtma yükü) ilave
ısıtma kapasitesi sağlar.
17. BUSTER ISITICI SİMGESİ
Bu simge, buster ısıtıcının devrede olduğunu gösterir. Buster
ısıtıcı, kullanım sıcak su deposu için destek ısıtma sağlar.
Buster ısıtıcı, kullanım sıcak su deposu içinde yer alır.
Kullanım sıcak su deposu takılı olmadığında simge kullanılmaz.
18. POMPA SİMGESİ é
Bu simge, sirkülasyon pompasının etkin olduğunu gösterir.
u
19. DIŞ SICAKLIK EKRANI
Bu simge yanıp söndüğünde, dış ortam sıcaklığı görüntülenir.
20. HAVA DURUMUNA BAĞLI AYAR NOKTASI SİMGESİ
Bu simge, denetleyicinin dış ortam sıcaklığını esas alarak
sıcaklık ayar noktasını otomatik olarak uyarlayacağını gösterir.
21. SICAKLIK SİMGESİ b
İç ünitenin su çıkış sıcaklığı, dış hava sıcaklığı ve kullanım sıcak
suyu depo sıcaklığı gösterildiğinde bu simge görüntülenir.
Bu simge aynı zamanda, program zamanlayıcı programlama
modunda sıcaklık ayar noktası ayarlandığında da görüntülenir.
22. TEST İŞLETİMİ SİMGESİ t
Bu simge, ünitenin test modunda çalıştığını gösterir. Montaj
kılavuzuna bakın.
23. SAHA AYAR KODU ;
Bu kod, saha ayar listesindeki kodu temsil eder. Montaj
kılavuzuna bakın.
24. HATA KODU :
Bu kod, hata kodu listesi ile ilgilidir ve yalnız servis amacına
yöneliktir. Montaj kılavuzuna bakın.
25. HACİM ISITMA/SOĞUTMA BUTONU
Bu buton, soğutma veya ısıtma modu arasında manüel olarak
geçiş yapmaya imkan tanır (ünitenin, yalnız ısıtma ünitesi
olmaması şartıyla).
Üniteye harici bir oda termostatı bağlı olduğunda, bu buton
çalışmaz ve e simgesi gösterilir.
p
l
9
d
( VEYA KADEME İKİ §
( ) veya
m
a
=
Kullanım kılavuzu
