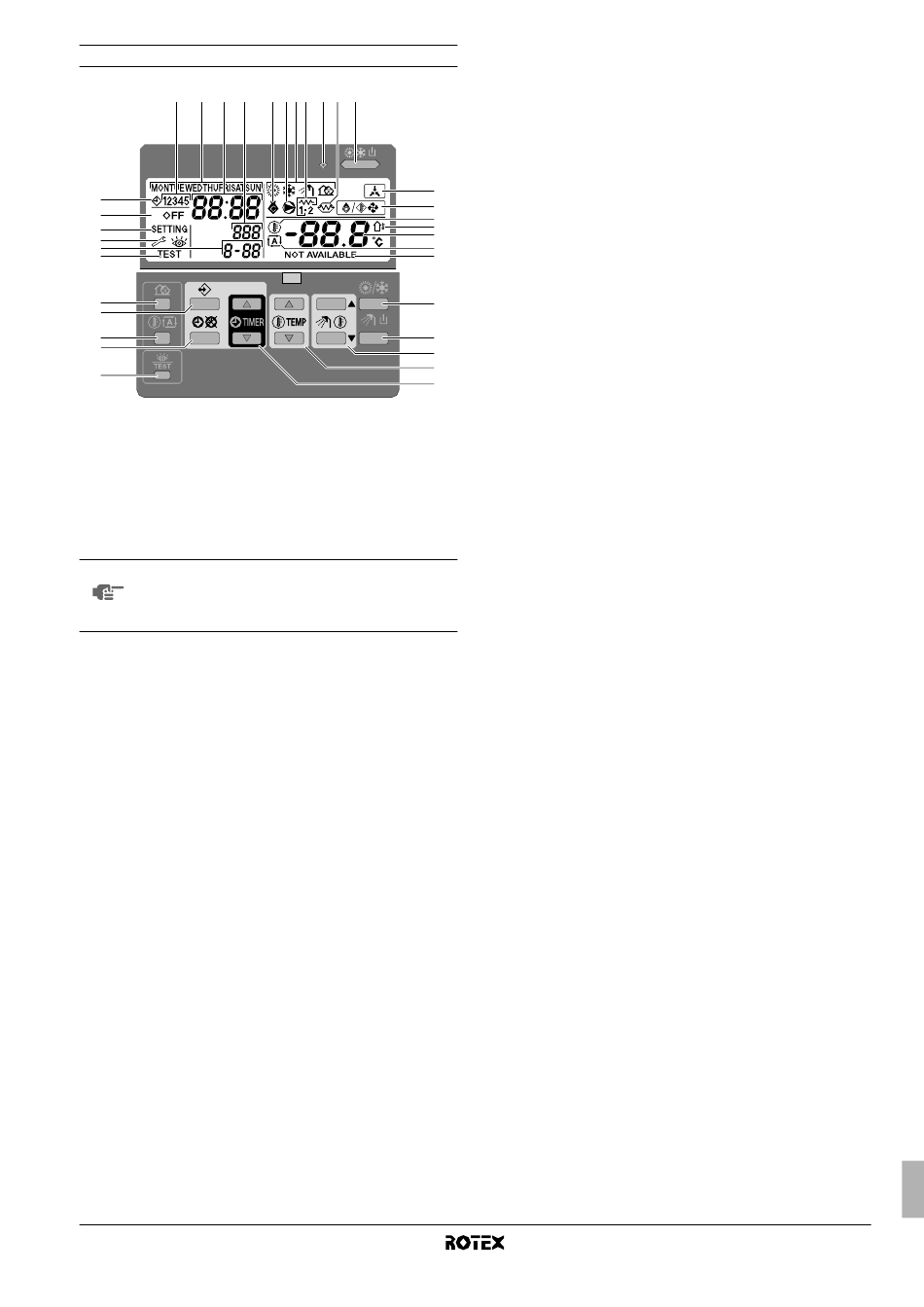

Denumirea şi funcţia butoanelor şi pictogramelor
8 5 6 24
7
9
12
10
23
22
34
29
27
30
28
1. BUTONUL ON/OFF (cuplare/decuplare) RĂCIRE/ÎNCĂLZIRE
Butonul ON/OFF butonul porneşte sau opreşte funcţia de
încălzire sau răcire a unităţii.
Când unitatea este racordată la un termostat de încăpere
exterioară, acest buton nu este acţionabil şi este afişată
pictograma e .
Apăsarea consecutivă de prea multe ori a butonului ON/OFF
poate cauza defectarea sistemului (maxim 20 de ori pe oră).
NOTĂ Reţineţi că apăsarea butonului
influenţă asupra încălzirii apei menajere. Încălzirea
apei menajere este cuplată sau decuplată numai cu
ajutorul butonului v
2. LED-UL INDICATOR AL FUNCŢIONĂRII
LED-ul indicator al funcţionării este luminat în timpul funcţionării
în modul de răcire a spaţiului sau de încălzire a spaţiului. LED-ul
clipeşte dacă survine o defecţiune. Când LED-ul este stins,
răcirea spaţiului sau încălzirea spaţiului sunt inactive în timp ce
celelalte moduri de funcţionare pot fi încă active.
3. PICTOGRAMELE DE MOD DE FUNCŢIONARE
Aceste pictograme indică modul (modurile) de funcţionare
curent(e): încălzirea spaţiului (
încălzirea apei menajere (
anumite limite, diferitele moduri pot fi combinate, de ex.
încălzirea spaţiului şi încălzirea apei menajere. Pictogramele
corespunzătoare modurilor respective vor fi afişate simultan.
Într-o instalaţie numai de încălzire, pictograma
niciodată.
Dacă rezervorul de apă menajeră caldă nu este instalat,
pictograma w nu va fi afişată niciodată.
4. PICTOGRAMA CONTROLULUI EXTERN
Această pictogramă indică faptul că un termostat de încăpere
exterioară cu prioritate mai mare controlează instalaţia. Acest
termostat de încăpere exterioară poate porni şi opri operaţiunea
de încălzire/răcire a spaţiului şi poate modifica modul de
funcţionare (răcire/încălzire).
Când este conectat un termostat de încăpere exterioară cu
prioritate mai mare, temporizatorul pentru program pentru
răcirea spaţiului şi încălzirea spaţiului nu va funcţiona.
5. INDICATORUL ZILEI SĂPTĂMÂNII
Acest indicator prezintă ziua curentă a săptămâni.
La citirea sau programarea temporizatorului de program,
indicatorul prezintă ziua stabilită.
RKHBH/X008AA
Unitate interioară pentru sistem de pompă termică aer la apă şi
opţiuni
4PW50204-1A
15 18 3 16 2 17 1
4
14
21
19
11
20
13
25
26
33
32
31
y
y nu are nici o
.
0
hcws
h ), răcirea spaţiului (
w ) sau modul silenţios ( s ). În
c nu va fi afişată
e
1234567
6. ECRANUL CEASULUI
Ecranul ceasului afişează ora curentă.
La citirea sau programarea temporizatorului de program,
ecranul ceasului afişează momentul acţiunii.
7. PICTOGRAMA TEMPORIZATORULUI DE PROGRAM
Această pictogramă indică faptul că temporizatorul de program
este cuplat.
8. PICTOGRAME DE ACŢIUNI
Aceste pictograme indică programarea acţiunilor pentru fiecare
zi a temporizatorului de program.
9. PICTOGRAMA DECUPLAT
Această pictograma indică faptul că este selectată acţiunea
OFF (decuplat) când se programează temporizatorul de
program.
10. INSPECŢIE NECESARĂ
Aceste pictograme indică necesitatea inspectării instalaţiei.
Luaţi legătura cu distribuitorul.
11. ECRANUL TEMPERATURII FIXATE
Ecranul afişează temperatură fixată curentă a instalaţiei.
12. REGLAJ $
Nu este folosit. Numai pentru instalare.
n
13. NEDISPONIBIL
Această pictogramă este afişată ori de câte ori este abordată o
opţiune neinstalată sau o funcţie nu este disponibilă.
14. PICTOGRAMA MODULUI DE DEZGHEŢARE/PORNIRE
Această pictogramă
dezgheţare/pornire este activ.
15. PICTOGRAMA COMPRESORULUI
Această pictogramă indică faptul că compresorul din unitatea
exterioară a instalaţiei este activ.
16. ÎNCĂLZITOR DE REZERVĂ TREAPTA UNU
DOI §
Aceste pictograme indică faptul că încălzitorul de rezervă
funcţionează la capacitate redusă (
( § ). Încălzitorul de rezervă asigură o capacitate de încălzire
suplimentară în cazul unei temperaturi exterioare scăzute
(sarcină de încălzire mare).
17. PICTOGRAMA ÎNCĂLZITORULUI AUXILIAR
Această pictogramă indică faptul că încălzitorul auxiliar este
activ. Încălzitorul auxiliar asigură o încălzire auxiliară pentru
rezervorul de apă menajeră caldă.
c ),
Încălzitorul auxiliar este plasat în rezervorul de apă menajeră
caldă.
Pictograma nu este utilizată când rezervorul de apă menajeră
caldă nu este instalat.
18. PICTOGRAMA POMPEI
Această pictogramă indică faptul că pompa de recirculare este
activă.
19. ECRANUL TEMPERATURII DIN EXTERIOR
Când această pictogramă clipeşte, este afişată temperatura
mediului înconjurător exterior.
20. PICTOGRAMA VALORII DE REFERINŢĂ FUNCŢIE DE
VREME a
Această pictograma arată că regulatorul va adapta automat
valoarea de referinţă a temperaturii pe baza temperaturii
mediului înconjurător exterior.
21. PICTOGRAMA TEMPERATURII
Această pictogramă este afişată când sunt prezentate tempera-
tura pe evacuarea apei din unitatea interioară, temperatura
exterioară a mediului înconjurător şi temperatura rezervorului de
apă menajeră caldă.
Pictograma este de asemenea afişată când valoarea de
referinţă a temperaturii este stabilită în modul de programare a
temporizatorului de program.
8
q
x
k şi l
9
indică faptul că modul
ç
( SAU TREAPTA
( ) sau la capacitate mare
m
é
u
b
Manual de exploatare
