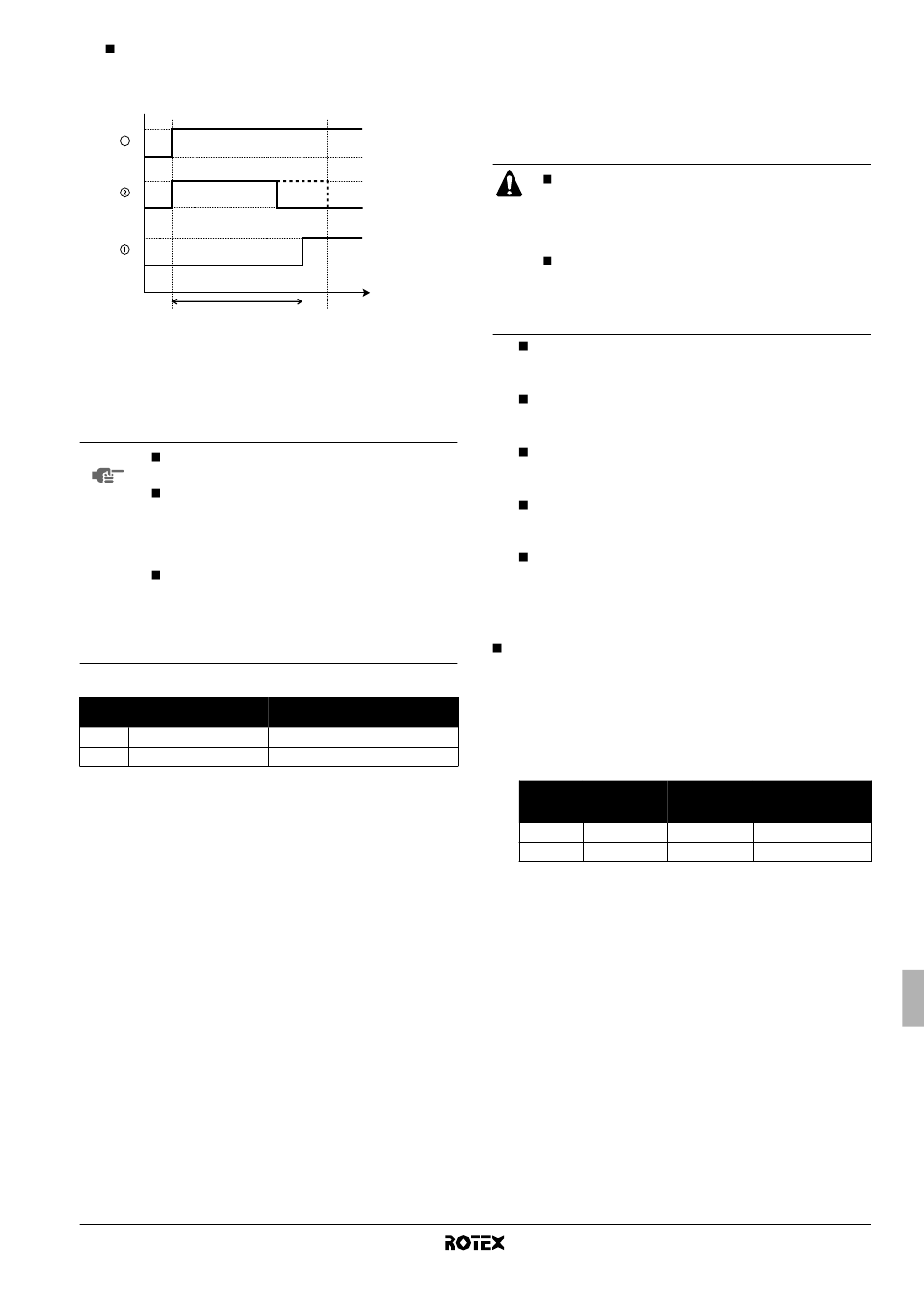

[8-03] Tiempo de retardo de la resistencia eléctrica:
determina el retardo de arranque de la resistencia eléctrica
después de arrancar la bomba de calor del depósito de agua
caliente sanitaria.
1
3
0
1
0
1
0
[8-03]
1 Funcionamiento de la resistencia eléctrica
(1 = activada, 0 = desactivada)
2 Funcionamiento de la bomba de calor del depósito de agua
caliente sanitaria (1 = demanda, 0 = no hay demanda)
3 Señal de demanda de agua caliente
(1 = demanda, 0 = no hay demanda)
t Hora
NOTA Procure que [8-03] siempre sea menor que el
tiempo máximo de funcionamiento [8-01].
Adaptando el tiempo de retardo de la resistencia
eléctrica en relación al tiempo de funcionamiento
máximo es posible obtener un equilibrio opcional
entre la eficiencia energética y el tiempo de
calentamiento.
Sin embargo, si el intervalo de retardo del
calefactor auxiliar se ajusta demasiado alto puede
ser necesario un tiempo considerable hasta que
el agua caliente sanitaria alcance su temperatura
de referencia tras la petición del modo de agua
caliente sanitaria.
Ejemplo
Configuración de ahorro
de energía
[8-01] 20~95 min
[8-03] 20~95 min
RKHBH/X008AA
Unidad interior para bomba de calor de aire-agua y
elementos opcionales
4PW50204-1A
t
Configuración de calentamiento
rápido (por defecto)
30 min
20 min
[9] Puntos de referencia de refrigeración y calefacción
La finalidad de este ajuste de obra es impedir que el usuario
seleccione una temperatura incorrecta del agua que sale de la
unidad (= demasiado caliente o demasiado fría). Para ello el usuario
puede configurar el rango del punto de referencia de la temperatura
de calefacción y el rango del punto de referencia de la temperatura
de refrigeración.
En instalaciones de calefacción de suelo radiante es
importante limitar la temperatura máxima del agua de
salida durante el modo de calefacción de acuerdo con
las especificaciones de la instalación de calefacción
de suelo radiante.
En caso de una aplicación de enfriado de suelo, es
importante limitar la temperatura mínima de agua
saliente durante el modo frío (ajuste del parámetro
[9-03]) a 16~18°C para impedir la condensación en el
suelo.
[9-00] Límite superior del punto de referencia de calefacción:
temperatura máxima del agua de salida para el funciona-
miento en modo de calefacción.
[9-01] Límite inferior del punto de referencia de calefacción:
temperatura mínima del agua de salida para el funciona-
miento en modo de calefacción.
[9-02] Límite superior del punto de referencia de refrigera-
ción: temperatura máxima del agua de salida para el
funcionamiento en modo de refrigeración.
[9-03] Límite inferior del punto de referencia de refrigeración:
temperatura mínima del agua de salida para el funciona-
miento en modo de refrigeración.
[9-04] Ajuste de sobreimpulso: establece el punto máximo
que la temperatura del agua puede alcanzar por encima del
punto de consigna antes de que el compresor se detenga.
Esta función sólo es aplicable en modo calefacción.
[C] Lógica de salida de alarma de EKRP1HB
[C-01] Establece la lógica de salida de alarma en el PCB de
entrada/salida de alarma remota del EKRP1HB.
Si [C-01]=0 se activará la salida de alarma cuando se genere
una alarma (ajuste por defecto).
Si [C-01]=1 no se activará la salida de alarma cuando se genere
una alarma. Este ajuste permite distinguir entre la detección de
una alarma y la detección de un fallo de suministro de corriente
a la unidad.
[C-01] Alarma
0 (defecto) Salida cerrada
1 Salida abierta
No hay suministro de
No se emite alimentación a la
alarma unidad
Salida abierta Salida abierta
Salida cerrada Salida abierta
