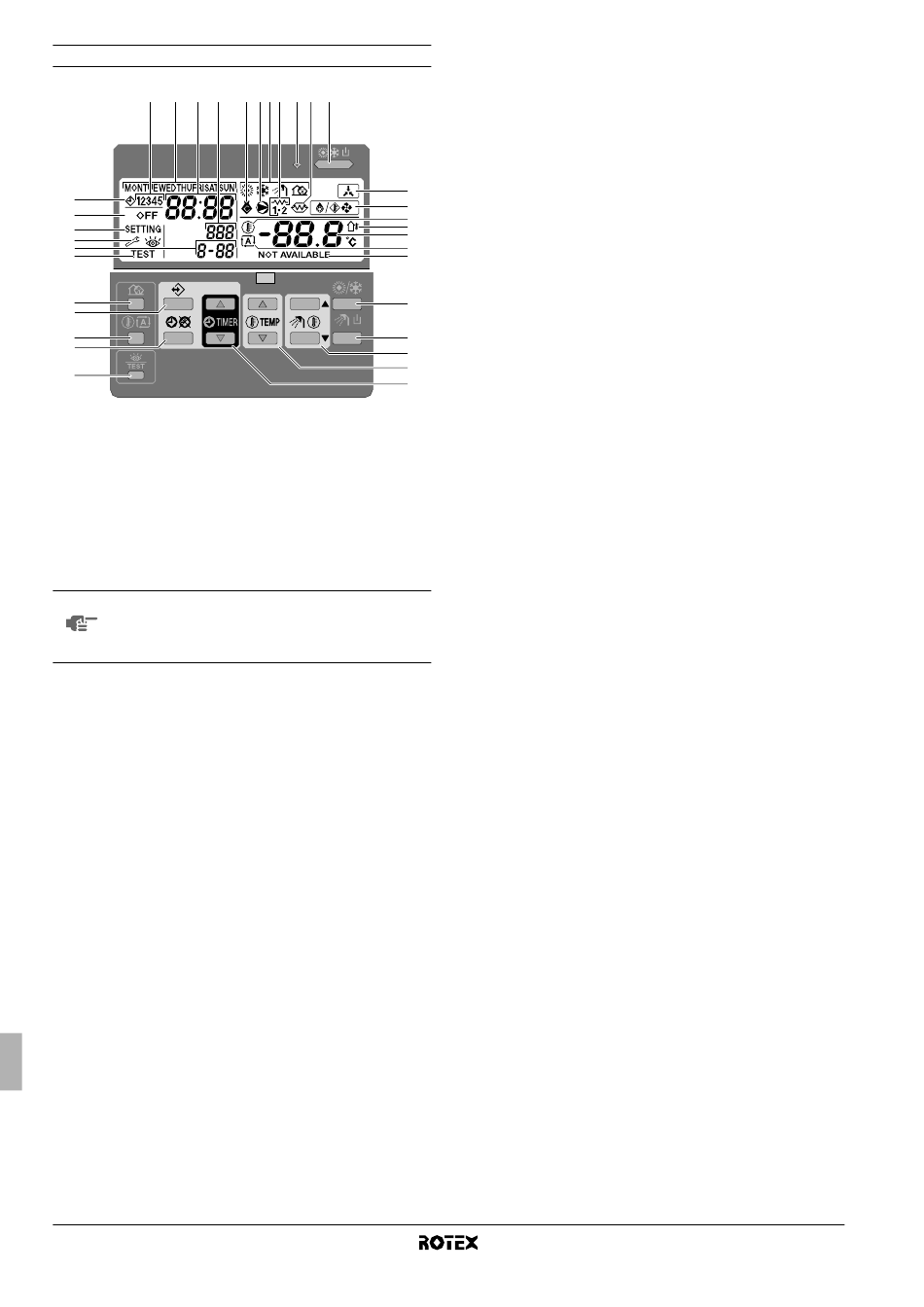

Nomes e funções dos ícones e dos botões
8 5 6 24
7
9
12
10
23
22
34
29
27
30
28
1. BOTÃO DE LIGAR E DESLIGAR AQUECIMENTO OU
REFRIGERAÇÃO y
O botão de ligar e desligar inicia ou pára o funcionamento da
unidade em aquecimento ou em refrigeração.
Quando a unidade está ligada a um termóstato externo de
temperatura ambiente, este botão não pode ser utilizado,
acendendo-se o ícone e .
Carregando demasiadas vezes seguidas no botão de ligar e
desligar pode provocar um funcionamento anómalo do sistema
(máximo: 20 vezes por hora).
NOTA Tenha em atenção que carregar no botão
qualquer influência sobre o aquecimento de águas
domésticas. O aquecimento de águas domésticas só
se liga ou desliga através do botão
2. LED DE FUNCIONAMENTO
O LED de funcionamento está aceso durante a climatização
(aquecimento ou refrigeração). Fica intermitente em caso de
anomalia. Quando o LED está apagado, a climatização
(refrigeração ou aquecimento) fica inactiva, embora possam
ainda estar activos outros modos de funcionamento.
3. ÍCONES DO MODO DE FUNCIONAMENTO
Estes ícones indicam o(s) modo(s) de funcionamento activo(s):
climatização (aquecimento:
de águas domésticas ( w ); modo de baixo ruído (
dos limites estabelecidos, é possível combinar modos
diferentes. Por exemplo,
aquecimento de águas domésticas. Os ícones dos modos
respectivos acendem-se simultaneamente.
Numa instalação só de aquecimento, o ícone
apresentado.
Se não tiver sido instalado um tanque de água quente
doméstica, o ícone w nunca é apresentado.
4. ÍCONE DE CONTROLO EXTERNO
Indica que a instalação está a ser controlada por um termóstato
externo de temperatura ambiente, com prioridade elevada. Este
termóstato externo de temperatura ambiente pode iniciar ou
parar a climatização (aquecimento ou refrigeração) e alterar o
modo de funcionamento (refrigeração ou aquecimento).
Ligando um termóstato externo de temperatura ambiente, com
prioridade elevada, deixa de funcionar o temporizador de
climatização.
5. INDICADOR DO DIA DA SEMANA
Este indicador apresenta o actual dia da semana.
Durante a leitura ou programação do temporizador, este
indicador mostra o dia regulado.
Manual de operações
3
15 18 3 16 2 17 1
4
14
21
19
11
20
13
25
26
33
32
31
y não tem
v .
0
hcws
h , refrigeração: c ); aquecimento
s ). Dentro
aquecimento do ambiente
c nunca é
e
1234567
6. VISOR DO RELÓGIO
O relógio apresenta a hora actual.
Durante a leitura ou programação do temporizador, o relógio
mostra a hora da acção.
7. ÍCONE DO TEMPORIZADOR
Indica que o temporizador se encontra activo.
8. ÍCONES DE ACÇÃO
Estes ícones indicam as acções programadas no temporizador
para cada dia.
9. ÍCONE DE DESLIGADO
Indica que a acção de desligar foi escolhida durante a
programação do temporizador.
10. INSPECÇÃO NECESSÁRIA
Indicam que é necessário inspeccionar a unidade instalada.
Contacte o seu representante.
11. VISOR DA TEMPERATURA REGULADA
Apresenta a temperatura que se encontra regulada na
instalação.
12. REGULAÇÃO $
Não utilizado. É apenas para efeitos de instalação.
13. NÃO DISPONÍVEL
É apresentado sempre que é solicitada uma opção que não
está instalada ou uma função que não está disponível.
14. ÍCONE DO MODO
ARRANQUE d
Indica que está activo o modo de descongelamento ou
arranque.
15. ÍCONE DO COMPRESSOR
Indica que o compressor da unidade de exterior da instalação
está activo.
16. AQUECEDOR DE RESERVA, NÍVEL UM
Estes ícones indicam que o aquecedor de reserva está a
trabalhar, em baixa capacidade (
O aquecedor de reserva fornece capacidade adicional de
aquecimento, em situações de baixa temperatura ambiente
exterior (grande carga de aquecimento).
17. ÍCONE DO AQUECEDOR DE APOIO
Indica que está activo o aquecedor de apoio. O aquecedor de
apoio fornece aquecimento complementar para o tanque de
água quente doméstica.
Encontra-se no interior do tanque de água quente doméstica.
O ícone não é utilizado quando o tanque de água quente
doméstica não está instalado.
18. ÍCONE DA BOMBA
Indica que está activa a bomba de circulação.
e
19. INDICAÇÃO DA TEMPERATURA EXTERIOR
Quando este ícone está intermitente, está a ser apresentada a
temperatura ambiente exterior.
20. PONTO DE REGULAÇÃO DEPENDENTE DAS CONDIÇÕES
CLIMATÉRICAS a
Indica que o controlador adapta automaticamente o ponto de
regulação da temperatura, a partir da temperatura ambiente
exterior.
21. ÍCONE DA TEMPERATURA
É apresentado quando se visualizam a temperatura de saída da
água da unidade interior, a temperatura ambiente exterior ou a
temperatura do tanque de água quente doméstica.
Surge igualmente durante a definição do ponto de regulação da
temperatura, no modo de programação do temporizador.
22. ÍCONE DO TESTE DE FUNCIONAMENTO
Indica que a unidade está a funcionar em modo de teste.
Consulte o manual de instalação.
