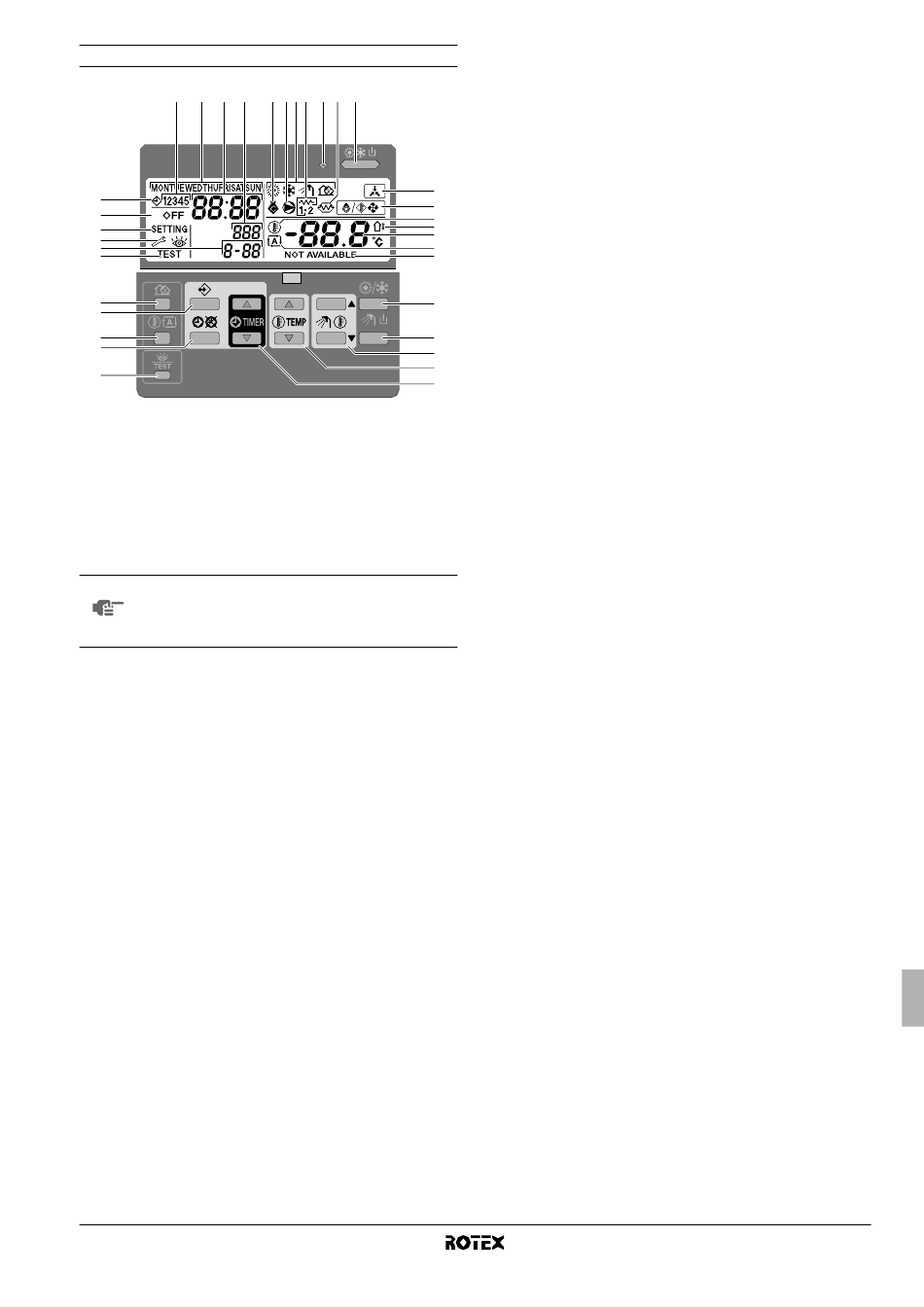

Designación y función de botones e iconos
8 5 6 24
7
9
12
10
23
22
34
29
27
30
28
1. BOTÓN ON/OFF DE REFRIGERACIÓN/CALEFACCIÓN
El botón ON/OFF activa o desactiva la función de calefacción o
refrigeración de la unidad.
Cuando la unidad está conectada a un termostato de habitación
externo este botón no está operativo y se muestra el
símbolo e .
Si pulsa el botón ON/OFF demasiadas veces seguidas podría
provocar un fallo de funcionamiento el sistema (máximo
20 veces por hora).
NOTA Tenga presente que al pulsar el botón
no tendrá ninguna influencia sobre el calentamiento
del agua sanitaria. El calentamiento del agua sanitaria
sólo se enciende o se apaga pulsando el botón
2. LED DE FUNCIONAMIENTO
El LED de funcionamiento se enciende durante la operación de
calefacción o refrigeración. El LED parpadea si se produce un
fallo. Cuando el LED está apagado, el modo de calefacción o el
modo de refrigeración están inactivos mientras el resto de los
modos de funcionamiento pueden permanecer activados.
3. ICONOS DEL MODO OPERATIVO
Estos iconos indican el modo de funcionamiento actual:
Calefacción de habitaciones (
( c ), calentamiento de agua sanitaria (
( s ). Dentro de unos límites es posible combinar distintos
modos, p.ej. el modo calefacción y el modo de calentamiento
del agua sanitaria. Los símbolos de modo correspondientes
aparecerán a la vez.
Si la instalación es de sólo calor el símbolo
Si el depósito de agua caliente sanitaria no está instalado, el
símbolo w no se mostrará nunca.
4. ICONO DE CONTROL EXTERNO
Este icono indica que un termostato de habitación externo con alta
prioridad controla su instalación. Este termostato externo puede
activar y desactivar el modo de calefacción/refrigeración y cambiar
el modo de funcionamiento (refrigeración/calefacción).
Cuando un termostato externo con alta prioridad está
conectado, el temporizador de programación de refrigeración y
calefacción no funcionará.
5. INDICADOR DE DÍA DE LA SEMANA
Este indicador muestra el día de la semana actual.
Al leer o programar el temporizador, el indicador mostrará el día
ajustado.
RKHBH/X008AA
Unidad interior para bomba de calor de aire-agua y
elementos opcionales
4PW50204-1A
15 18 3 16 2 17 1
4
14
21
19
11
20
13
25
26
33
32
31
y
y esta acción
v .
0
hcws
h ), refrigeración de habitaciones
w ) o modo susurrante
c
no se mostrará.
e
1234567
6. PANTALLA HORARIA 8
La pantalla del reloj muestra la hora actual.
Al leer o programar el temporizador, la pantalla del reloj
mostrará la hora programada para la acción.
7. ICONO DEL TEMPORIZADOR DE PROGRAMACIÓN
Este icono indica que el temporizador de programación está
activado.
8. ICONOS DE ACCIÓN q
Estos iconos representan las acciones de programación
asignadas a cada día con el temporizador de programación.
9. ICONO OFF (desconexión)
Este icono indica que la acción OFF (desconexión) ha sido
seleccionada durante la planificación con el temporizador de
programación.
10. INSPECCIÓN REQUERIDA
Estos iconos indican que
inspeccionada. Consulte a su distribuidor.
11. PANTALLA DEL PUNTO DE AJUSTE DE TEMPERATURA
9
La pantalla muestra la temperatura actualmente ajustada en la
instalación.
12. CONFIGURACIÓN $
No utilizado. Sólo con fines de instalación.
13. NO DISPONIBLE n
Este símbolo parece en la pantalla cada vez que se intente
utilizar una opción que no esté instalada o cuya función no esté
disponible.
14. ICONO DE MODO DE DESESCARCHE/ARRANQUE
Este icono indica que el modo desescarche/arranque está
activado.
15. ICONO DEL COMPRESOR
Este icono indica que el compresor en la unidad exterior de la
instalación está en funcionamiento.
16. CALEFACTOR AUXILIAR ESCALONAMIENTO UNO
ESCALONAMIENTO DOS
Estos símbolos indican que el calefactor auxiliar está
funcionando a baja capacidad (
calefactor auxiliar proporciona una capacidad de calefacción
adicional en caso de baja temperatura exterior (alta carga de
calefacción).
17. ICONO DE RESISTENCIA ELÉCTRICA
Este símbolo indica que la resistencia eléctrica está activada.
La resistencia eléctrica proporciona una calefacción auxiliar
para el depósito de agua caliente sanitaria.
La resistencia eléctrica está ubicada en el depósito de agua
caliente sanitaria.
Este símbolo no se utiliza si el depósito de agua caliente
sanitaria no está instalado.
18. ICONO DE LA BOMBA é
Este icono indica que la bomba de circulación está activada.
19. PANTALLA DE TEMPERATURA EXTERIOR
Cuando se enciende este icono, se muestra la temperatura
ambiente exterior.
20. ICONO DE PUNTO DE REFERENCIA DEPENDIENTE DE LAS
CONDICIONES CLIMÁTICAS
Este icono indica que el control adaptará automáticamente la
temperatura de referencia en base a la temperatura ambiente
exterior.
21. ICONO DE TEMPERATURA
Este símbolo aparece cuando se muestra la temperatura del
agua de salida de la unidad interior, la temperatura exterior y el
depósito de agua caliente sanitaria.
Este icono se muestra también cuando se ajusta el punto de
referencia de temperatura en modo de programación del
temporizador.
p
x
k y l
la instalación necesita
d
ç
(
§
( ) o a alta capacidad ( §
m
u
a
b
Manual de operación
ser
O
). El
